Subaru Impreza (2008 год). Обслуживание и эксплуатация - часть 577





BR-48

Тормозная трубка

ТОРМОЗА

16.Тормозная трубка

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
Жгут проводов системы подушек безопасности
проходит рядом с центральной тормозной
трубкой.

ОСТОРОЖНО:
• Жгуты проводов и разъемы системы по-
душек безопасности — желтого цвета. Не
тестируйте электрическое оборудование в
этих цепях.
• Соблюдайте осторожность, чтобы не пов-
редить жгут проводов системы подушек бе-
зопасности при обслуживании центральной
тормозной трубки.
• При снятии тормозной трубки, не переги-
байте ее.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
Жгут проводов системы подушек безопасности
проходит рядом с центральной тормозной
трубкой.

ОСТОРОЖНО:
• Жгуты проводов и разъемы системы по-
душек безопасности – желтого цвета. Не
тестируйте электрическое оборудование в
этих цепях.
• Соблюдайте осторожность, чтобы не пов-
редить жгут проводов системы подушек бе-
зопасности при обслуживании центральной
тормозной трубки.
• При установке тормозной трубки не пере-
гибайте ее.
• После установки тормозной трубки и тор-
мозного шланга, проведите процедуру про-
качки воздуха.
• После установки тормозных шлангов убе-
дитесь в том, что они не соприкасаются с
шинами, узлами подвески и т.д.

Момент затяжки тормозной трубки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. BR-11, ПЕРЕДНИЕ
ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГИ, УЗЕЛ,
Общие сведения.>
<См. BR-13, ЦЕНТРАЛЬ-
НЫЕ И ЗАДНИЕ ТОРМОЗНЫЕ ТРУБКИ И
ШЛАНГИ, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

Убедитесь в том, что на шлангах нет трещин,
разрывов и повреждений. Проверьте соедине-
ния на предмет утечек тормозной жидкости.
При выявлении трещин, разрывов, поврежде-
ний или утечки жидкости, устраните неисправ-
ность или замените трубки.

ПРИМЕЧАНИЕ:
При проверке обратных сторон и других мест с
ограниченной видимостью, используйте зерка-
ло.

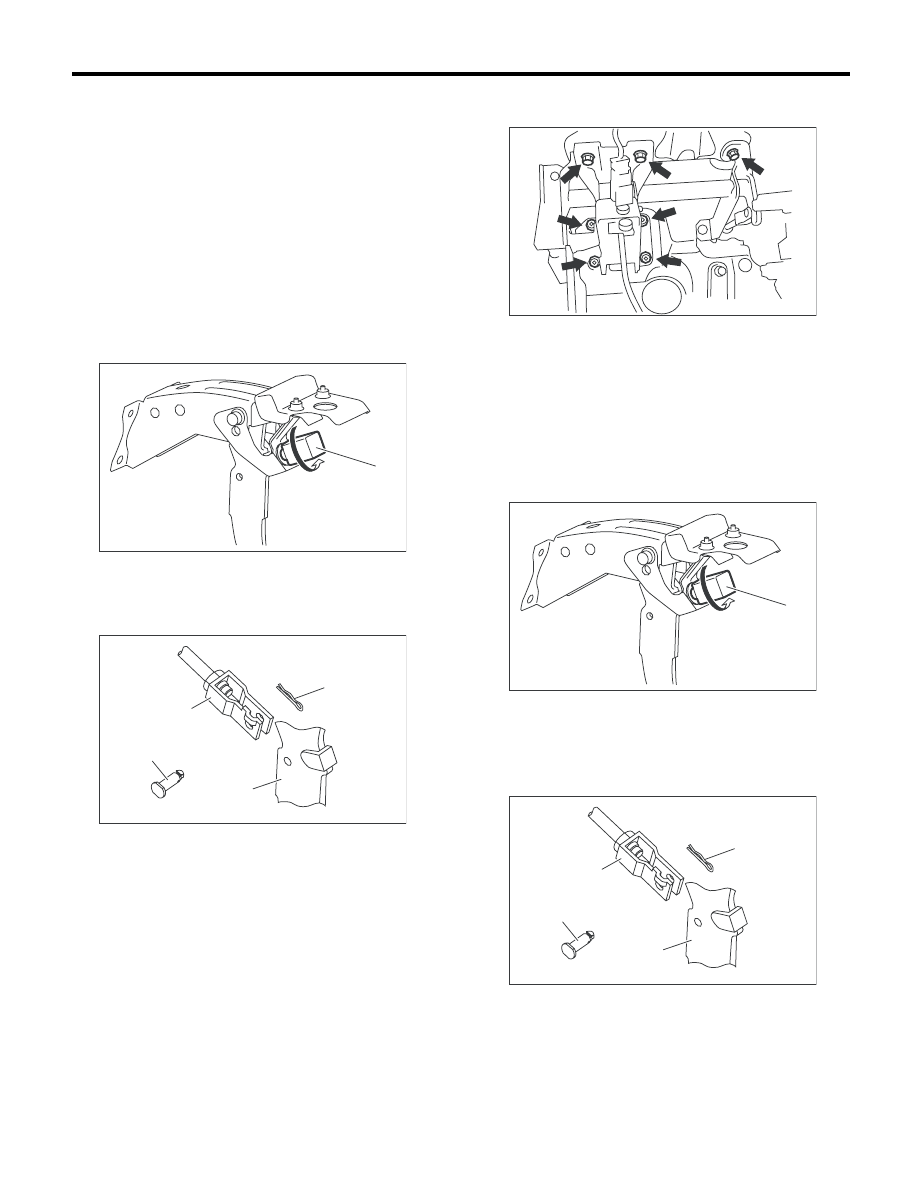

BR-49

Педаль тормоза

ТОРМОЗА

17.Педаль тормоза

A: СНЯТИЕ

1. МОДЕЛЬ MT С ЛЕВОСТОРОННИМ
УПРАВЛЕНИЕМ

1) Снимите рулевую колонку. <См. PS-20, СНЯ-
ТИЕ, Рулевая колонка с изменяемым углом на-
клона.>
2) Отсоедините разъем от датчика нажатия пе-
дали сцепления.
3) Отсоедините разъем от выключателя стоп-
сигналов.
4) Поверните выключатель стоп-сигналов про-
тив часовой стрелки и снимите его.

5) Снимите штифт с головкой и отверстием под
шплинт, крепящий педаль и рабочий шток.

6) Отверните гайку, крепящую главный ци-
линдр сцепления.

7) Отверните болт и гайку, крепящие кронш-
тейн педали.

2. МОДЕЛЬ AT С ЛЕВОСТОРОННИМ
УПРАВЛЕНИЕМ

1) Снимите рулевую колонку. <См. PS-20, СНЯ-
ТИЕ, Рулевая колонка с изменяемым углом на-
клона.>
2) Отсоедините разъем от выключателя стоп-
сигналов.
3) Поверните выключатель стоп-сигналов про-
тив часовой стрелки и снимите его.

4) Снимите штифт с головкой и отверстием под
шплинт, крепящий педаль тормоза и рабочий
шток.

(1) Выключатель стоп-сигналов

(1) Штифт с головкой и отверстием под шплинт

(2) Пружинный шплинт

(3) Рабочий шток

(4) Педаль

(1)

BR-00671

(1)

(3)

(4)

(2)

BR-00686

(1) Выключатель стоп-сигналов

(1) Штифт с головкой и отверстием под шплинт

(2) Пружинный шплинт

(3) Рабочий шток

(4) Педаль тормоза

BR-00128

(1)

BR-00671

(1)

(3)

(4)

(2)

BR-00686

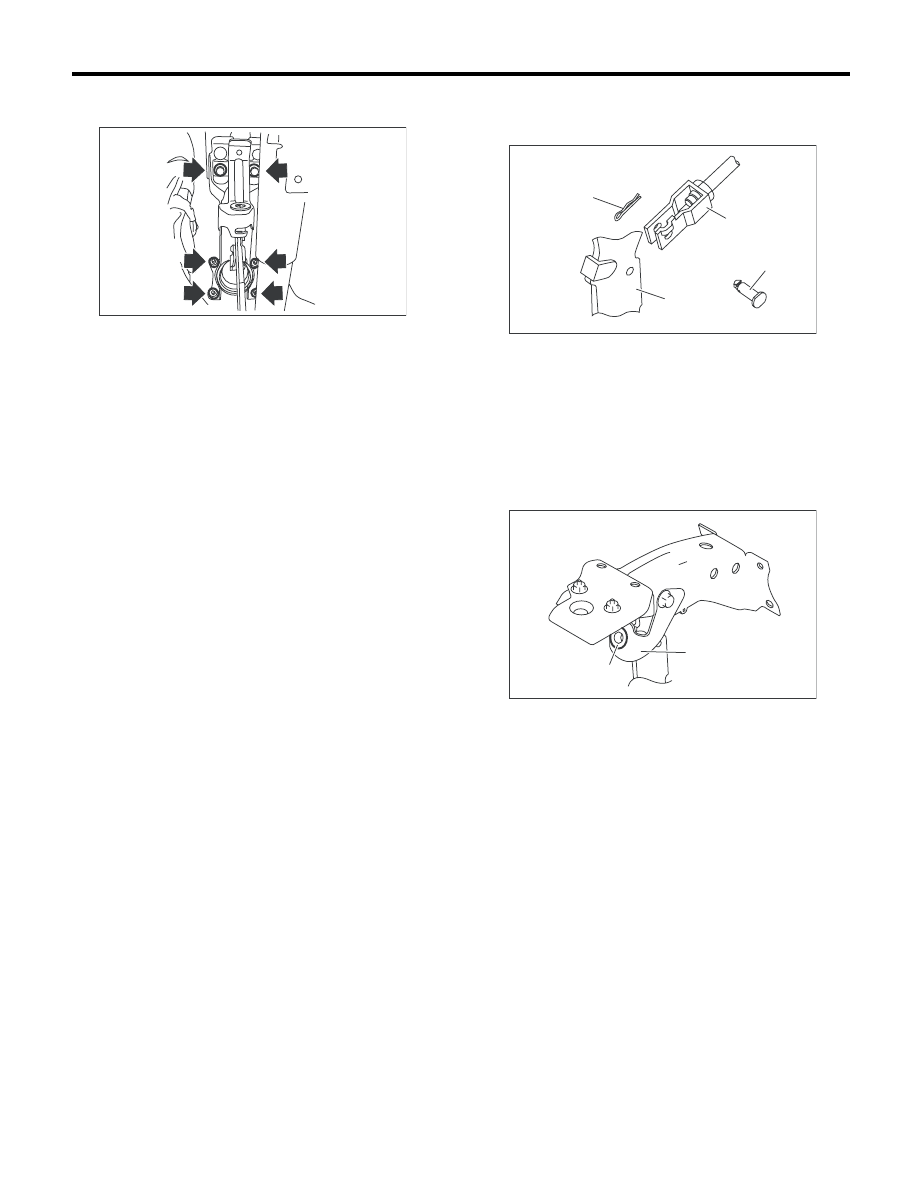

BR-50

Педаль тормоза

ТОРМОЗА

5) Отверните болт и гайку, крепящие кронш-
тейн педали тормоза.

3. МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ

Смотрите пункт “МОДЕЛЬ AT С ЛЕВОСТО-
РОННИМ УПРАВЛЕНИЕМ”. <См. BR-49, МО-
ДЕЛЬ AT С ЛЕВОСТОРОННИМ УПРАВЛЕНИ-
ЕМ, СНЯТИЕ, Педаль тормоза.>

B: УСТАНОВКА

ОСТОРОЖНО:
• Установите выключатель стоп-сигналов в
соответствии с приведенной ниже процеду-
рой.
• Не устанавливайте выключатель стоп-
сигналов до шага 2). Установка выключате-
ля стоп-сигналов до шага 2) может привести
к выпадению выключателя, к неисправнос-
ти постоянного режима включения или вы-
ключения.
1) Установите болт и гайку, крепящие кронш-
тейн педали тормоза.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,0 фунт-сила-фут)

2) Снимите штифт с головкой и отверстием под
шплинт и пружинный шплинт, скрепляющие ра-
бочий шток и педаль тормоза.

ПРИМЕЧАНИЕ:
• Используйте новый штифт с головкой и от-
верстием под шплинт.

• Нанесите на штифт с головкой и отверстием
под шплинт тонкий слой смазки KOPR-KOTE
(Номер детали 003603001).

3) Проверьте чтобы зажим выключателя (се-
рый на моделях с левосторонним управлением,
зеленый на моделях с правосторонним управ-
лением) был надежно закреплен на кронштей-
не педали тормоза.

BR-00687

(1) Штифт с головкой и отверстием под шплинт
(2) Пружинный шплинт
(3) Рабочий шток
(4) Педаль тормоза

(1) Зажим выключателя
(2) Кронштейн педали тормоза

(1)

(3)

(4)

(2)

BR-00672

BR-00680

(1)

(2)

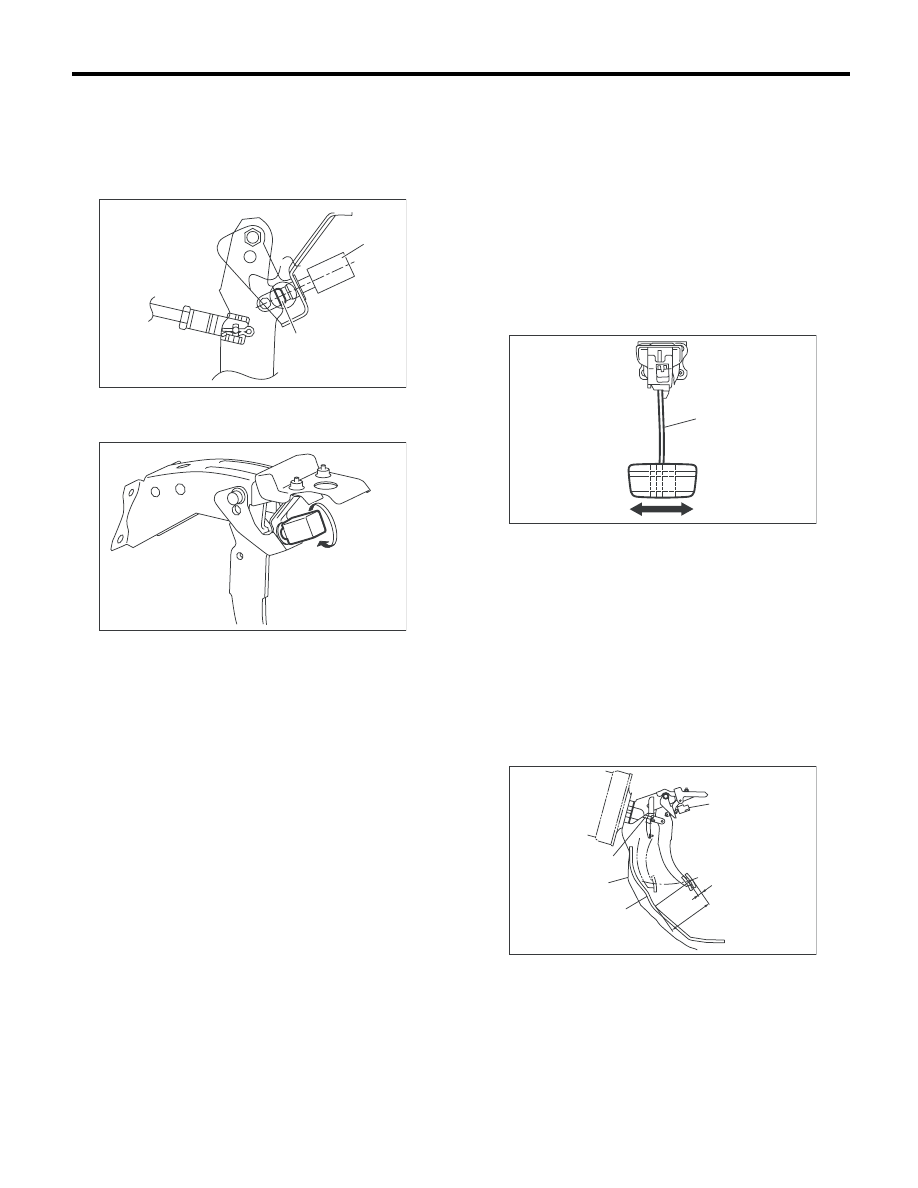

BR-51

Педаль тормоза

ТОРМОЗА

4) Отводя педаль тормоза на себя, вставляйте
выключатель стоп-сигналов до тех пор, пока
он не достигнет стопора (коричневого цвета)
со стороны педали тормоза. Чтобы установить
выключатель стоп-сигналов, поворачивайте
его по часовой стрелке.

5) Подсоедините разъем выключателя стоп-
сигналов.
6) Проверьте включение стоп-сигналов.
7) Проверьте педаль тормоза после установки.
<См. BR-51, ПРОВЕРКА, Педаль тормоза.>

C: ПРОВЕРКА

1) Отведите накладку педали тормоза в гори-
зонтальном направлении с усилием примерно
10 Н (1 кгс, 2 фунт-силы) и проверьте, находит-
ся ли величина отклонения педали в норматив-
ном пределе.

ОСТОРОЖНО:
Если отмечено чрезмерное отклонение, за-
мените втулку новой.

Отклонение педали тормоза:

Предельное значение

5,0 мм (0,197 дюйма) или менее

2) Проверьте положение накладки педали.

Высота педали L:

Модель с левосторонним управлением

150 — 160 мм (5,91 — 6,29 дюймов)

Модель с правосторонним управлением

162 — 172 мм (6,38 — 6,77 дюйма)

Свободный ход педали тормоза A:

0,5 — 2 мм (0,020 — 0,079 дюйма) [при от-
жатии педали тормоза вверх с усилием
менее 10 Н (1 кгс, 2 фунт-силы)].

3) Если высота педали не соответствует нор-
мативной величине, отрегулируйте ее, изменив
длину штока усилителя тормозной системы.

(1) Выключатель стоп-сигналов
(2) Стопор

BR-00681

(1)

(2)

BR-00674

(1) Педаль тормоза

(1) Выключатель стоп-сигналов
(2) Коврик
(3) Наклонная панель для ног водителя
(4) Шток усилителя тормозной системы

BR-00105

(1)

BR-00532

(1)

A

L

(3)

(4)

(2)
