ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКАМИ

GW-8

СТЕКЛА/ОКНА/ЗЕРКАЛА

C: ОСМОТР

1. ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Измерьте сопротивление переключателя.

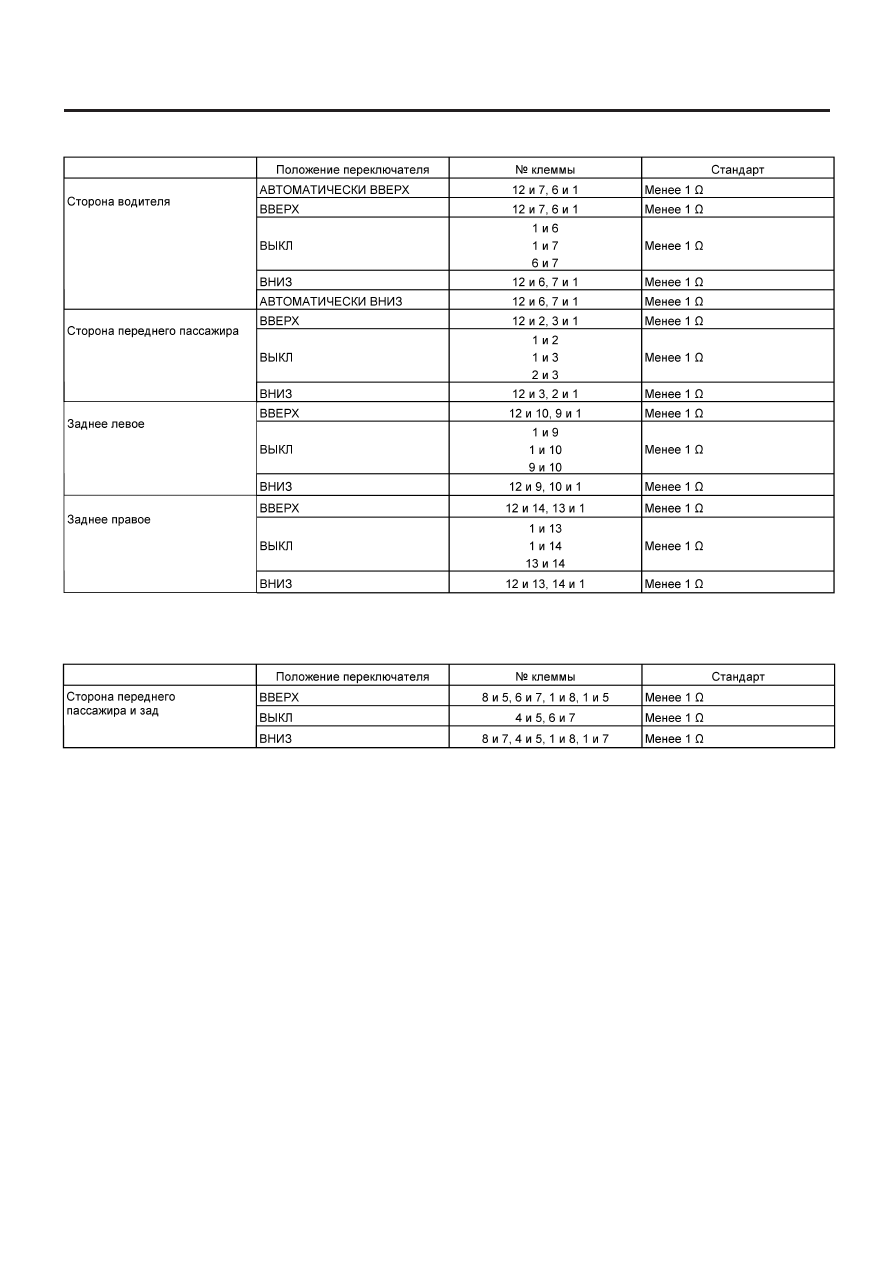

• Модель LHD

ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКАМИ

GW-9

СТЕКЛА/ОКНА/ЗЕРКАЛА

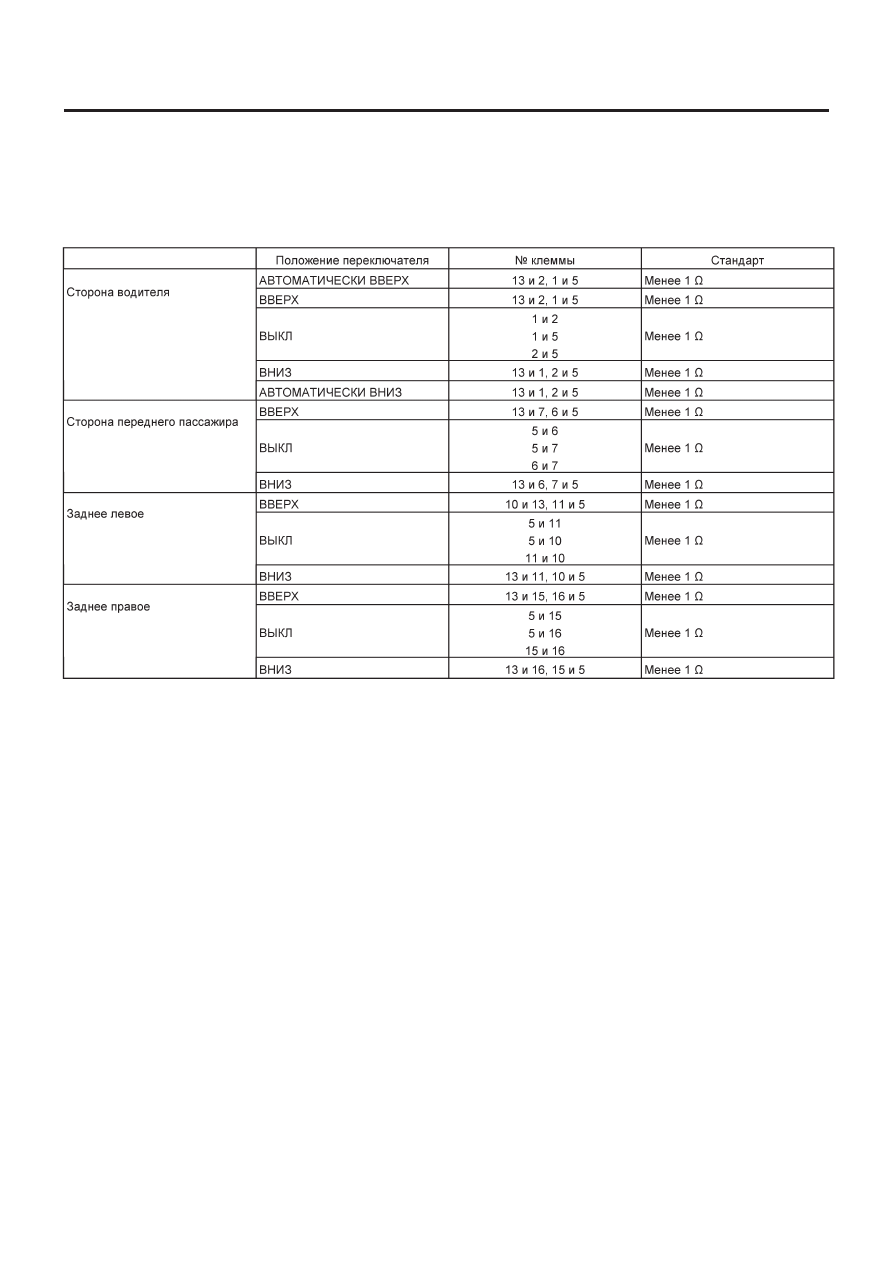

• Модель RHD

В случае несоответствия, замените главный переключатель.

2. ВСПОМОГАТЕЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗЕРКАЛАМИ

GW-10

СТЕКЛА/ОКНА/ЗЕРКАЛА

4. Система дистанционного управления зеркалами

A: ДИАГРАММА ПРОВОДКИ

1. ДИСТАНЦИОННО УПРАВЛЯЕМОЕ ЗЕРКАЛО

<См. WI-253, ДИАГРАММА ПРОВОДКИ, Система дистанционно управляемого зеркала заднего вида.>

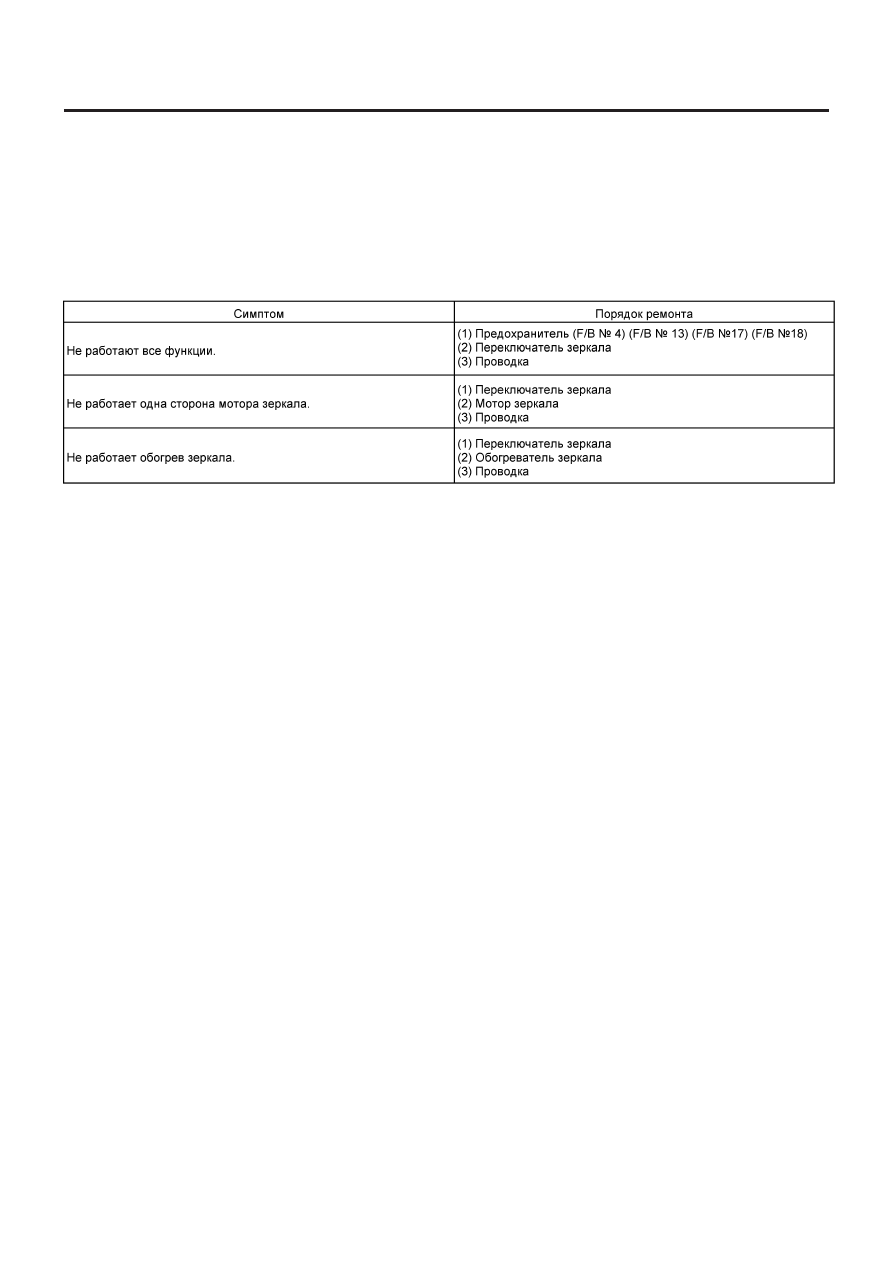

B:  ОСМОТР

ЗАЩИТНАЯ КРЫШКА

GW-11

СТЕКЛА/ОКНА/ЗЕРКАЛА

5. Защитная крышка

A:  ЗАМЕНА

1) Поверните зеркало заднего вида вниз.
2) Вставьте тонкую отвертку, нажмите на зажимную часть за-
щитной крышки и снимите защитную крышку.

3) Вставьте лапу внизу защитной крышки в дверное зеркало.

4) Надежно установите защитную крышку.
