1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Система электростеклоподъемников  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

3.  Переключатель управления электростеклоподъемниками . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

4.  Система дистанционного управления зеркалами  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

5.  Защитная крышка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

6.  Устройство внешнего зеркала  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

7.  Внешнее зеркало . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

8.  Переключатель дистанционного управления зеркалами  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

9.  Стекло передней двери  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

10.  Устройство переднего регулятора и мотора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

11.  Стекло задней двери . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

12.  Устройство заднего регулятора и мотора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

13.  Ветровое стекло  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

14.  Внутреннее зеркало заднего вида . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

15.  Стекло задней двери . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

16.  Система размораживателя заднего стекла  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

17.  Размораживатель заднего стекла  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

18.  Стекло задней четверти  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

19.  Стекло люка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

СТЕКЛА/ОКНА/ЗЕРКАЛА

Стр.

GW

ОБЩЕЕ ОПИСАНИЕ

GW-2

СТЕКЛА/ОКНА/ЗЕРКАЛА

1. Общее описание

A: КОМПОНЕНТ

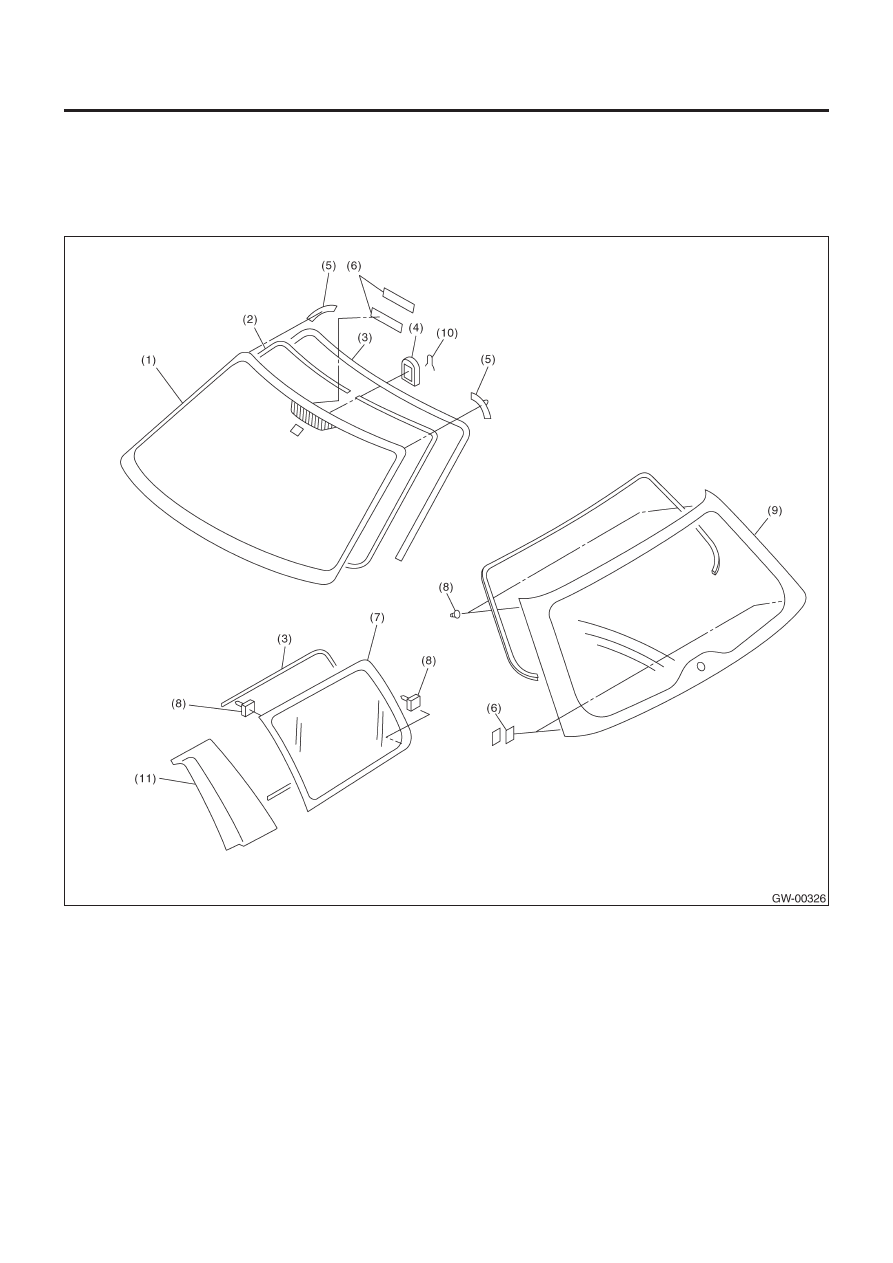

1.  НЕПОДВИЖНЫЕ СТЕКЛА

(1) Ветровое стекло
(2) Запорная резинка
(3) Молдинг
(4) Крепление зеркала заднего вида

(5) Установочный фиксатор
(6) Зажим
(7) Стекло задней четверти
(8) Установочный фиксатор

(9) Стекло задней дверцы
(10) Пружина
(11) Стойка крышки С

ОБЩЕЕ ОПИСАНИЕ

GW-3

СТЕКЛА/ОКНА/ЗЕРКАЛА

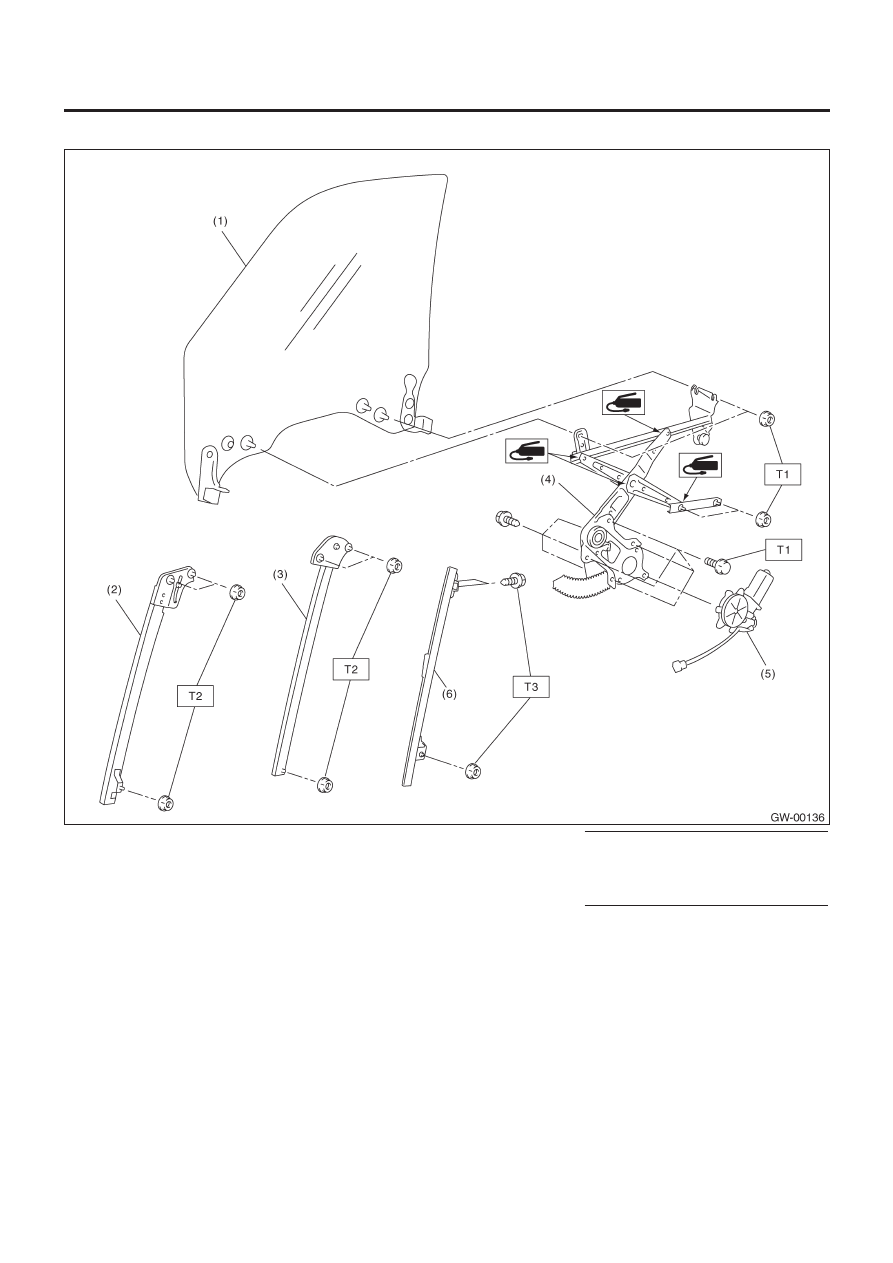

2.  СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ

(1) Стекло
(2) Скользящая рама двери (передняя)
(3) Скользящая рама двери (задняя)

(4) Устройство регулятора
(5) Устройство мотора
(6) Направляющая рельса

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    7.5 (0.75, 5.4)
T2:    14 (1.4, 10.3)
Т3:    6 (0.6, 4.3)
