ОБЩЕЕ ОПИСАНИЕ

COM-2

СИСТЕМА СВЯЗИ

1. Общее описание

A: ОСТОРОЖНО

• Перед разборкой или сборкой деталей всегда отсоединяй-
те кабель заземления от аккумулятора. При замене радио,
модуля управления и других деталей, оснащенных функцией
памяти, записывайте содержимое памяти перед отсоедине-
нием кабеля заземления от аккумулятора. В противном слу-
чае память будет стерта.
• Собирайте в порядке, обратном разборке, если не указано
иначе.
• Регулируйте детали в соответствии с приложенными спе-
цификациями.
• Во время сборки надежно подсоединяйте коннекторы и
шланги.
• После сборки убедитесь в надлежащей работе функцио-
нальных частей.

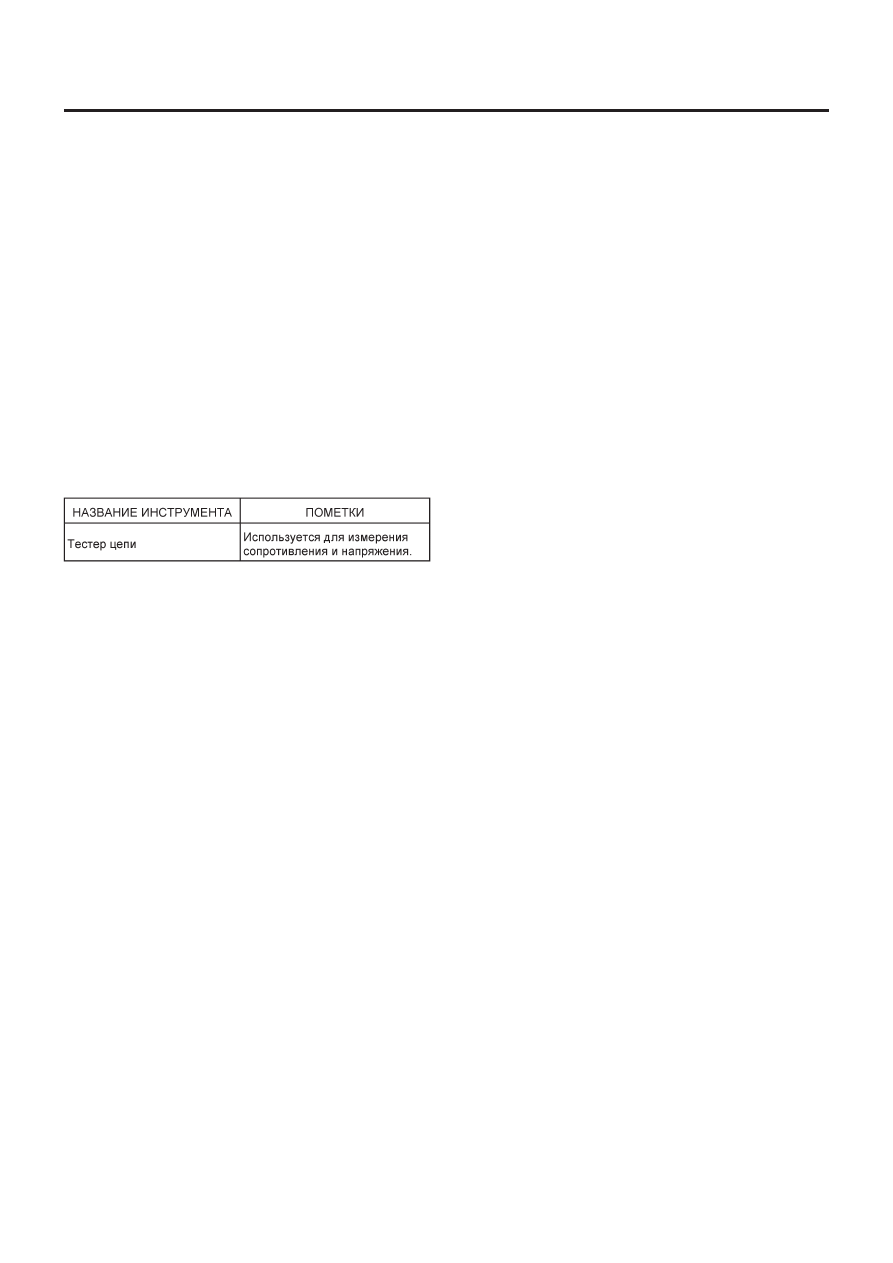

B:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

СИСТЕМА ЗВУКОВОГО СИГНАЛА

COM-3

СИСТЕМА СВЯЗИ

2. Система звукового сигнала

A: ДИАГРАММА ПРОВОДКИ

1. ЗВУКОВОЙ СИГНАЛ

<См. WI-193, ДИАГРАММА ПРОВОДКИ, Система звукового
сигнала.>

B:  ОСМОТР

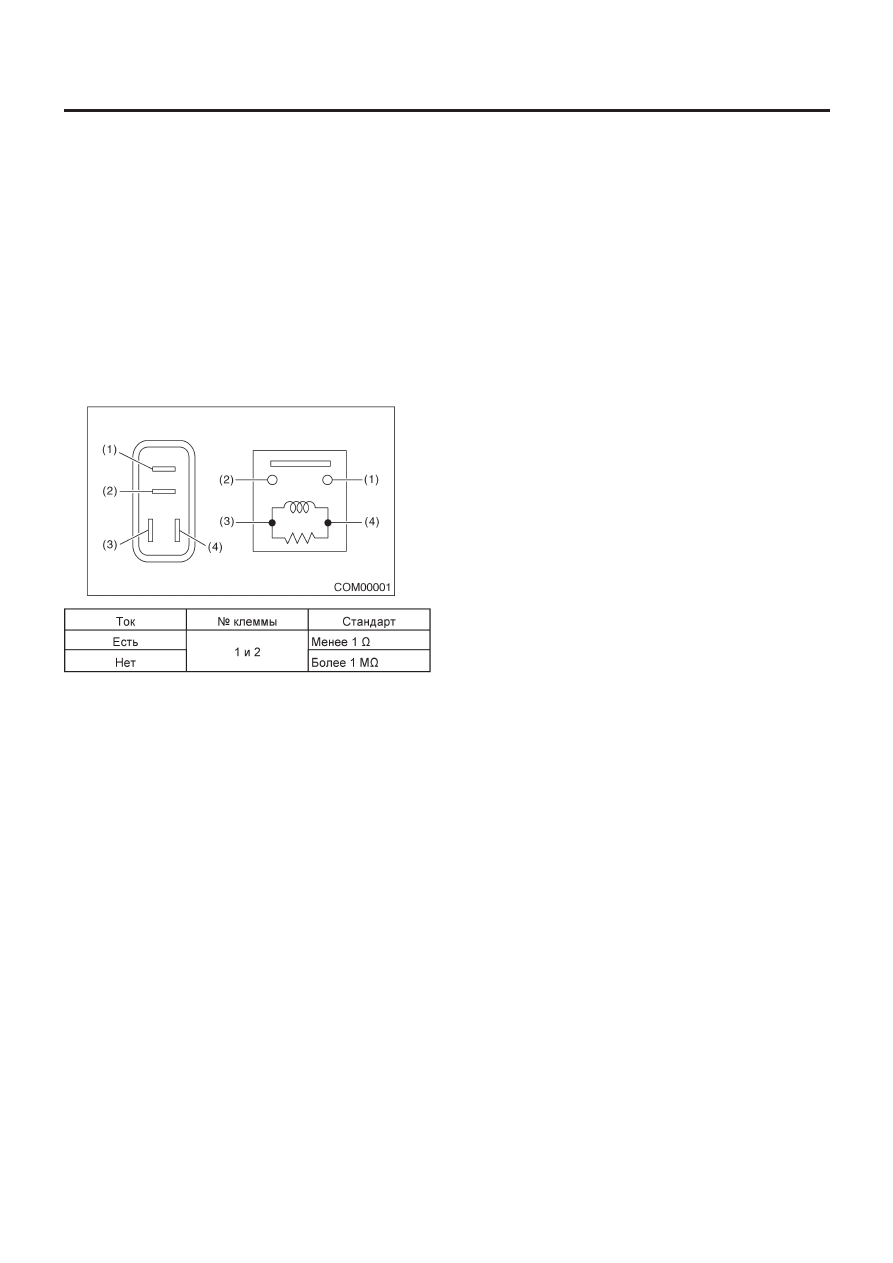

1. РЕЛЕ ЗВУКОВОГО СИГНАЛА

Измерьте напряжение реле звукового сигнала между клем-
мами (в таблице ниже), подсоединив клемму № 4 к плюсовой
клемме аккумулятора, а клемму № 3 – к клемме заземления
аккумулятора.

ЗВУКОВОЙ СИГНАЛ

COM-4

СИСТЕМА СВЯЗИ

3. Звуковой сигнал

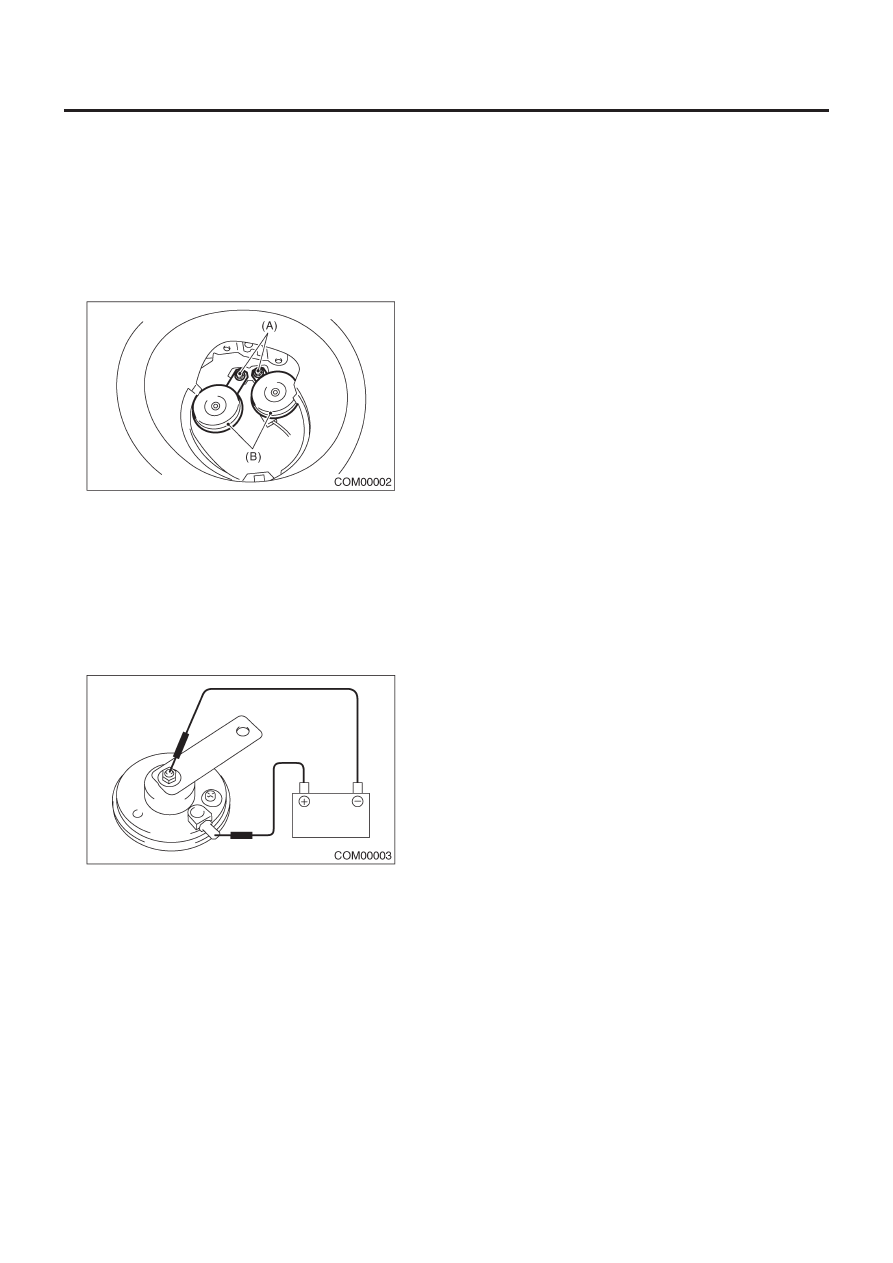

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите устройство левой противотуманной фары. См. LI-
19, ДЕМОНТАЖ, Устройство передних противотуманных фар.
3) Снимите крепежный болт (A) кронштейна звукового сигнала.
4) Отсоедините коннектор проводки и снимите устройство
звукового сигнала (B).

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Убедитесь в том, что звуковой сигнал звучит надлежащим об-
разом, подавая прямой ток 12 В между клеммой звукового
сигнала и заземлением корпуса.

ПЕРЕКЛЮЧАТЕЛЬ ЗВУКОВОГО СИГНАЛА

COM-5

СИСТЕМА СВЯЗИ

4. Переключатель звукового сигнала

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
Перед обслуживанием обязательно прочитайте приме-
чания в разделе AB для правильной работы с модулем
подушки безопасности водителя. <См. AB-3, ОСТОРОЖ-
НО, Общее описание.>

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите модуль подушки безопасности водителя. <См.
AB-14, Модуль подушки безопасности водителя.>

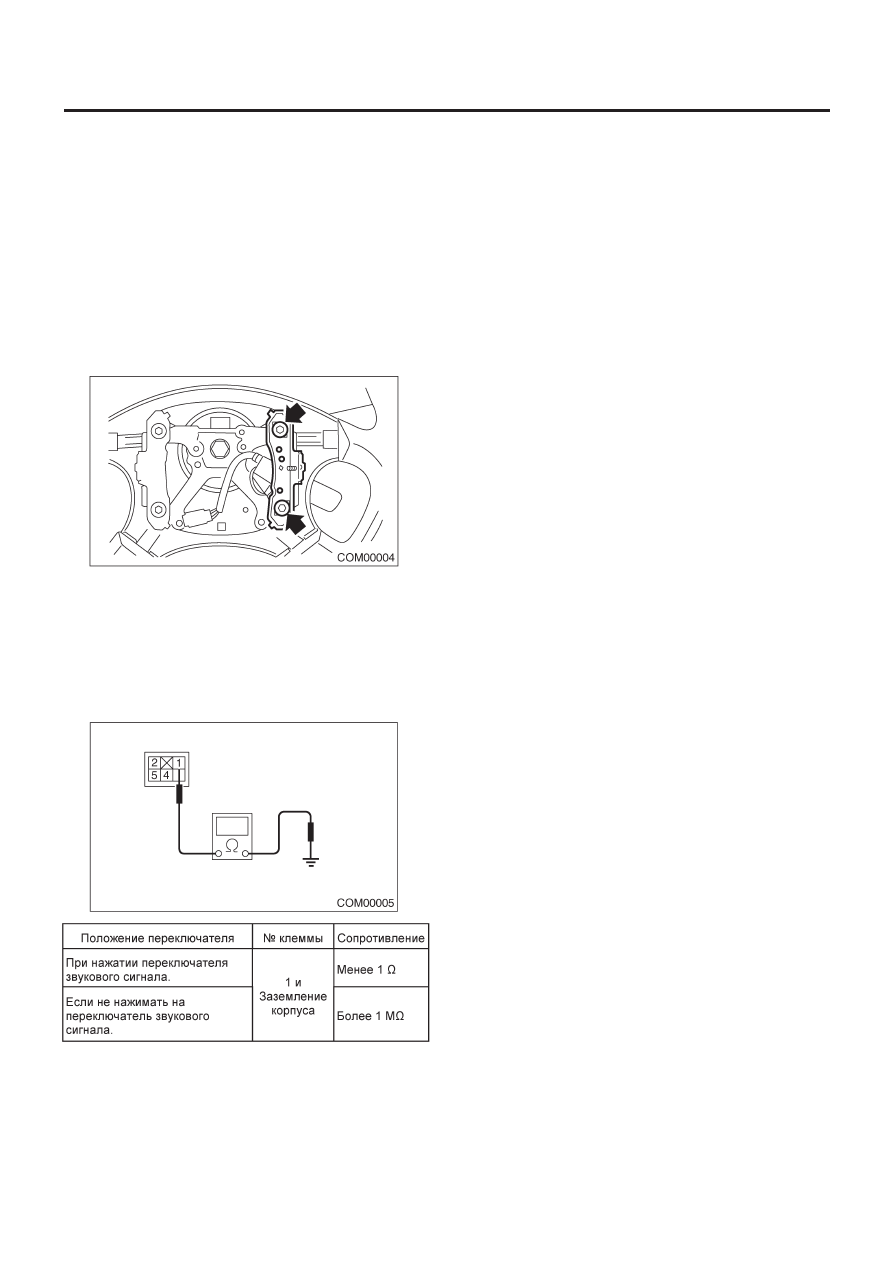

3) Снимите переключатель звукового сигнала с рулевого ко-
леса, как показано на рисунке.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Измерьте сопротивление переключателя звукового сигнала.
