РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ LHD]

PS-42

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

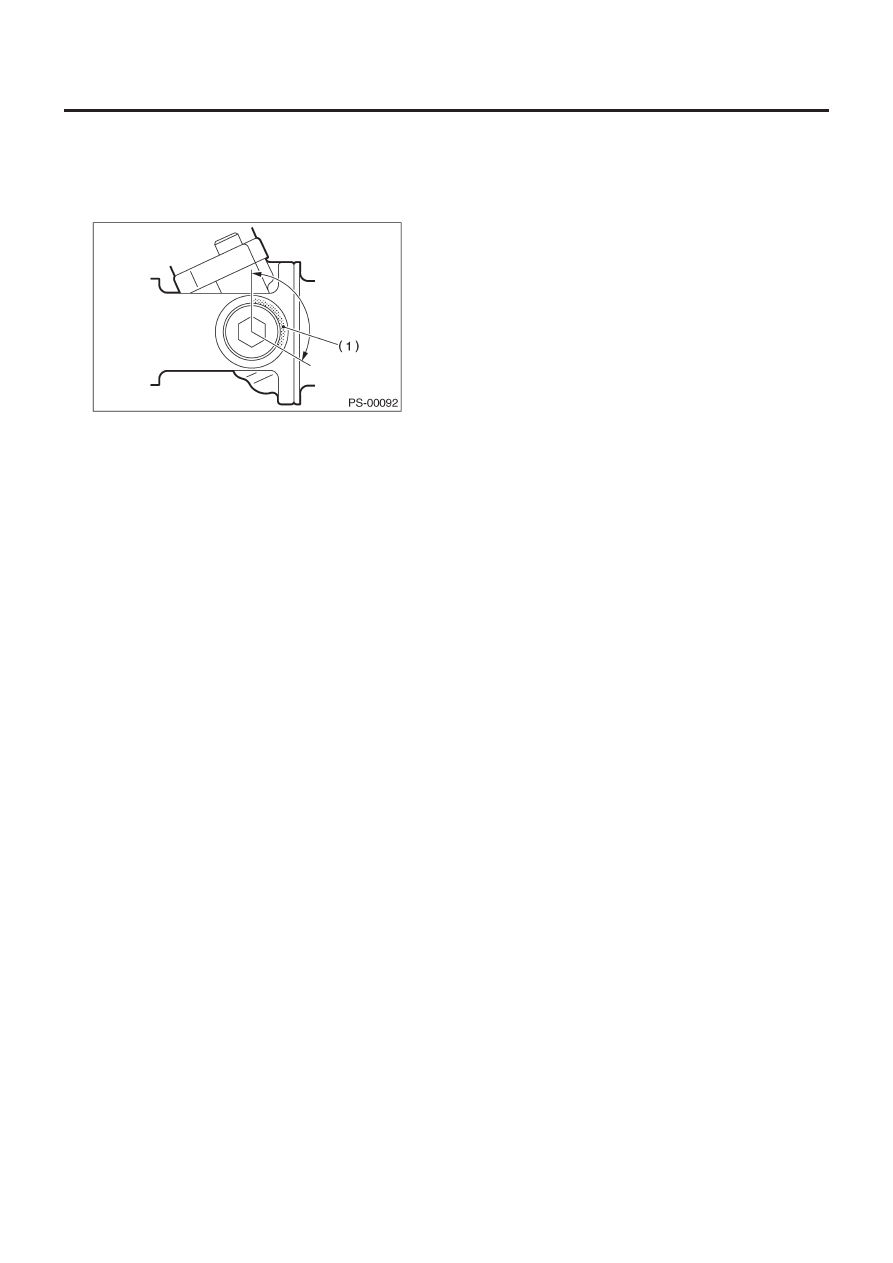

25) Ослабьте регулировочный винт и нанесите жидкую про-
кладку на не менее 1/3 всего периметра резьбы регулировоч-
ного винта.

Жидкая прокладка:

THREE BOND 1141

(1) Нанесите жидкую прокладку на не менее 1/3 всего

периметра.

26) Затяните регулировочный винт с указанным моментом.

Момент затяжки:

7.4 Н•м (0.75 кгс-м, 5.4 ft-lb)

27) После затяжки с указанным моментом ослабьте его на 25°.
28) Установите запорную гайку. Удерживая регулировочный
винт ключом, затяните запорную гайку с помощью ST.

ST

926230000

ГАЕЧНЫЙ КЛЮЧ

Момент затяжки (Запорная гайка):

39 Н•м (4.0 кгс-м, 28.9 ft-lb)

ПРИМЕЧАНИЕ:
При затяжке запорной гайки удерживайте регулировочный
винт ключом, чтобы он не поворачивался.

29) Снимите распределительную коробку с ST.
30) Установите четыре трубки на распределительную коробку.

(1) Подсоедините трубку A и B к распределительной ко-

робке.

Момент затяжки:

13 Н•м (1.3 кгс-м, 9.4 ft-lb)

(2) Подсоедините трубку E и F к распределительной коробке.

Момент затяжки:

Трубка E: 15 Н•м (1.5 кгс-м, 10.8 ft-lb)
Трубка F: 25 Н•м (2.5 кгс-м, 18.1 ft-lb)

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ LHD]

PS-43

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

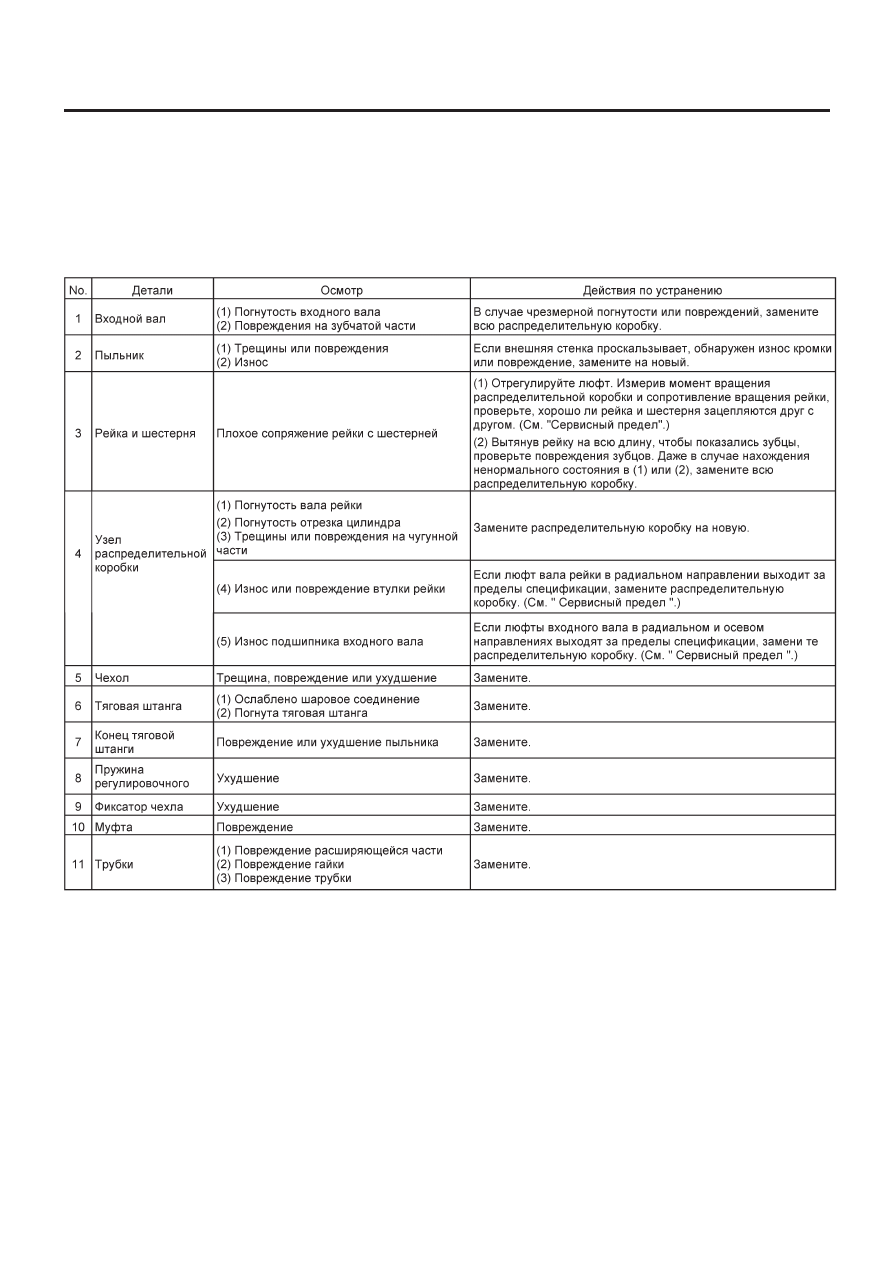

E:   ОСМОТР

1.  ОБЩИЙ ОСМОТР

1) Почистите все разобранные детали и проверьте их на предмет износа, повреждений и других поломок. При необходимости по-
чините или замените их.
2) При разборке проверьте внутреннюю часть распределительной коробки на наличие воды. В случае обнаружения воды тщатель-
но проверьте башмак на предмет повреждений, а пыльник входного вала, регулировочный винт и фиксаторы башмаков–на пред-
мет плохого уплотнения. В случае поломок замените эти детали на новые.

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ LHD]

PS-44

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

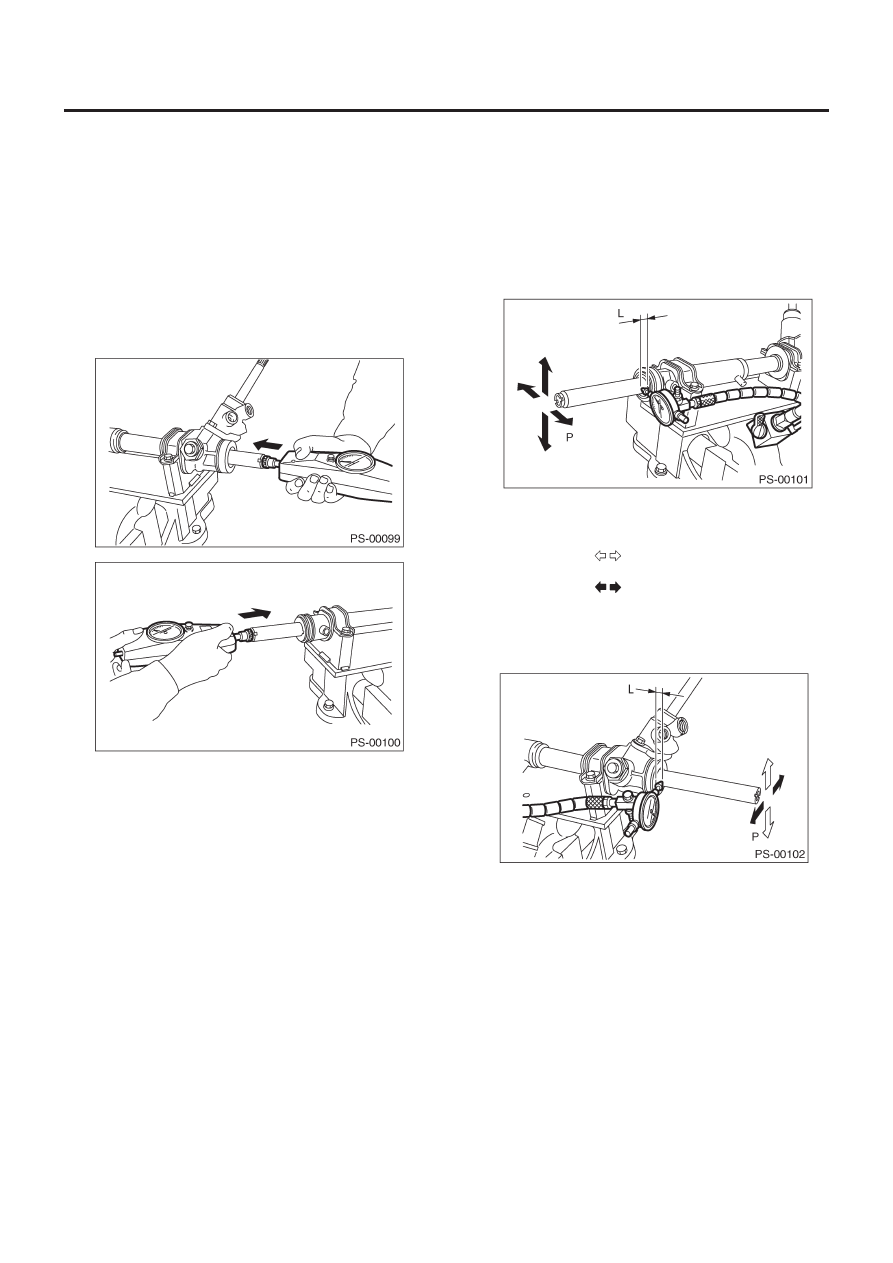

2. СЕРВИСНЫЙ ПРЕДЕЛ

Проведите следующий замер. Если он превышает указанный
сервисный предел, отрегулируйте или замените.

ПРИМЕЧАНИЕ:
При осуществлении замера фиксируйте распределительную
коробку в тисках с помощью ST. Никогда не фиксируйте ко-
робку в тисках посредством прокладки алюминиевых пластин
и т.д. между коробкой и тисками.

ST

926200000

СТЕНД

Сопротивление скольжения вала рейки:

Сервисный предел 400 Н (41 кгс, 90 Ib) или меньше

3. ЛЮФТ ВАЛА РЕЙКИ

В РАДИАЛЬНОМ НАПРАВЛЕНИИ

Правостороннее руление:

Сервисный предел

0.19 мм (0.0075 in) или меньше

При условии

L: 5 мм (0.20 in)
P: 122.6 Н (12.5 кгс, 27.6 Ib)

Левостороннее руление:

Сервисный предел

Направление

0.3 мм (0.012 in) или меньше

Направление

0.15 мм (0.0059 in) или меньше

При условии

L: 5 мм (0.20 in)
P: 98 Н (10 кгс, 22 Ib)

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ LHD]

PS-45

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

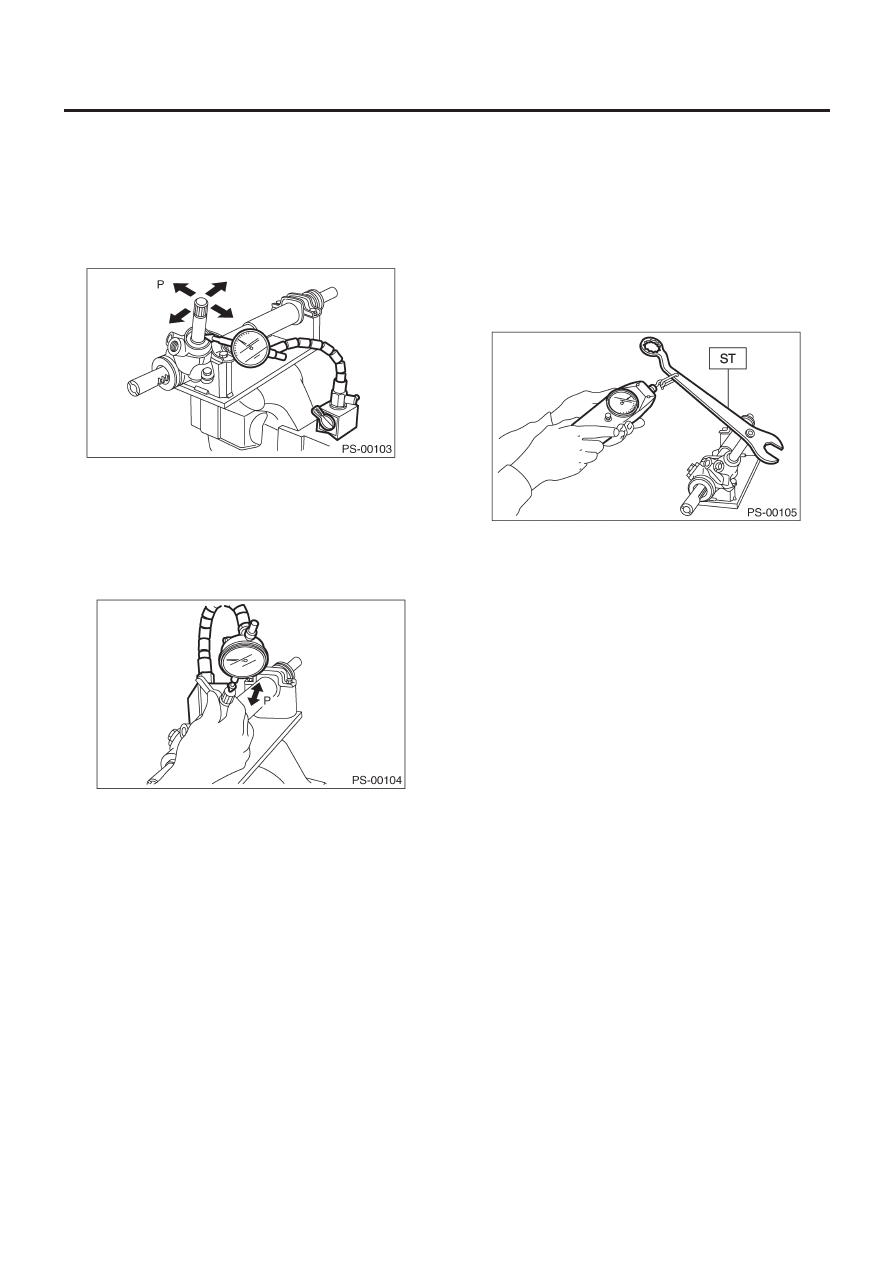

4. ЛЮФТ ВХОДНОГО ВАЛА

В радиальном направлении:

Сервисный предел

0.18 мм (0.0071 in) или меньше

При условии

P: 98 Н (10 кгс, 22 Ib)

В осевом направлении:

Сервисный предел

0.5 мм (0.020 in) или меньше

При условии

P: 20–49 Н (2 –5 кгс, 4–11 Ib)

5. СОПРОТИВЛЕНИЕ ВРАЩЕНИЯ

РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ

С помощью ST  измерьте сопротивление вращения распре-
делительной коробки.

ST

34099PA100

ГАЕЧНЫЙ КЛЮЧ

Сервисный предел

Максимально допустимое сопротивление

Менее 9.33Н (0.95 кгс, 2.1 Ib)

Разница между правым и левым сопротивлением
вращения: Менее 20%
