ОБЩЕЕ ОПИСАНИЕ

4АТ-12

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

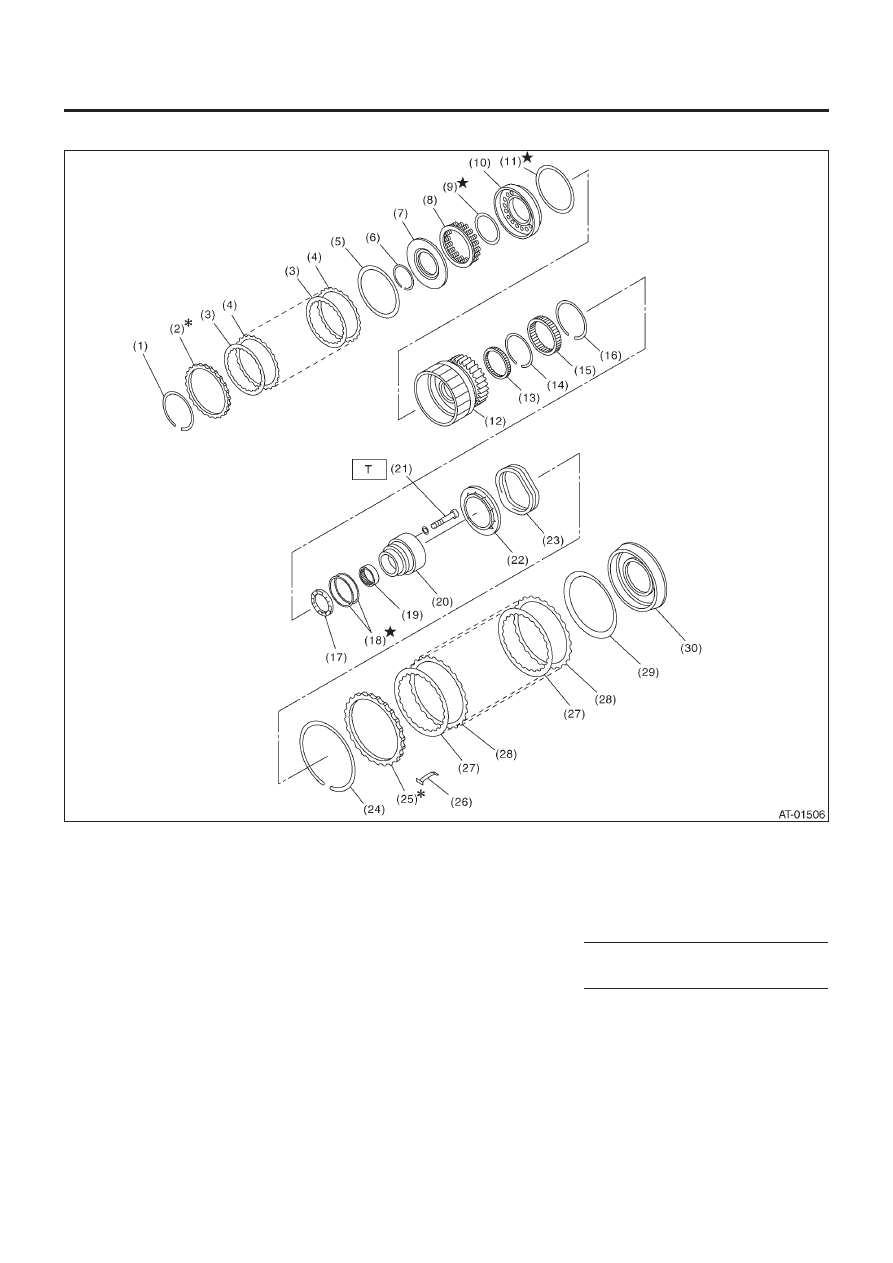

7. НИЗКАЯ МУФТА И НИЗКИЙ И РЕВЕРСИВНЫЙ ТОРМОЗ

(1) Обжимочное кольцо
(2) Фиксирующий диск
(3) Ведущий диск
(4) Ведомый диск
(5) Тарельчатый диск
(6) Обжимочное кольцо
(7) Крышка
(8) Фиксатор пружины
(9) Вытяжное кольцо
(10) Поршень низкой муфты
(11) Вытяжное кольцо
(12) Барабан низкой муфты

(13) Игольчатый подшипник
(14) Обжимочное кольцо
(15) Односторонняя муфта
(16) Обжимочное кольцо
(17) Упорный игольчатый подшипник
(18) Уплотнительное кольцо
(19) Игольчатый подшипник
(20) Внутреннее кольцо односторонней

муфты

(21) Гнездовой болт
(22) Фиксатор пружины
(23) Возвратная пружина

(24) Обжимочное кольцо
(25) Фиксирующий диск
(26) Плоская пружина
(27) Ведущий диск
(28) Ведомый диск
(29) Тарельчатый диск
(30) Низкий и реверсивный тормозной

поршень

Момент затяжки: Н•м (кгс-м, ft-lb)

T:  25 (2.5, 18.1)

ОБЩЕЕ ОПИСАНИЕ

4АТ-13

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

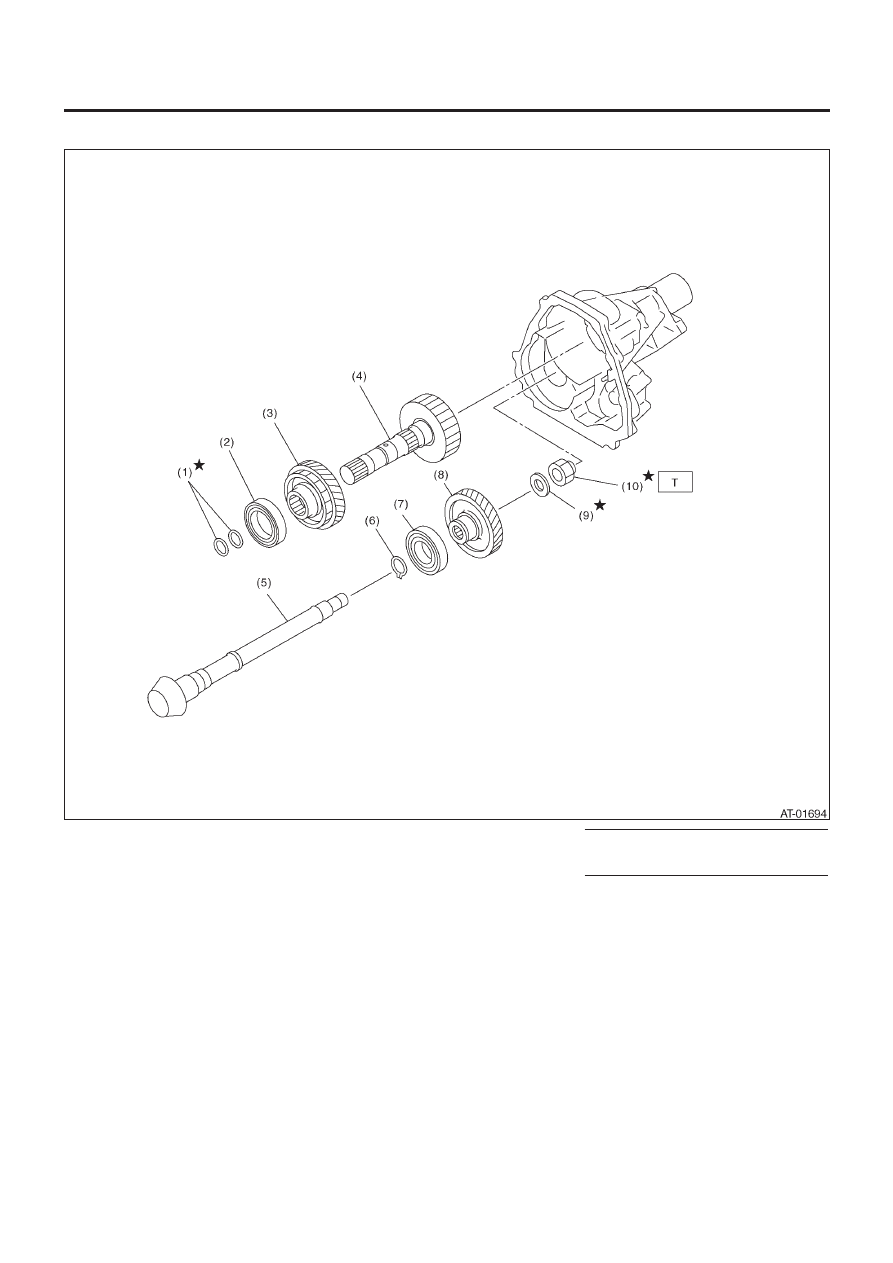

8.  РЕДУКТОР

(1) Уплотнительное кольцо
(2) Шариковый подшипник
(3) Ведущая шестерня редуктора
(4) Ведущий вал редуктора
(5) Вал ведущей шестерни

(6) Обжимочное кольцо
(7) Шариковый подшипник
(8) Ведомая шестерня редуктора
(9) Шайба
(10) Самоконтрящиеся гайки

Момент затяжки: Н•м (кгс-м, ft-lb)

T:    100 (10.2, 73.8)

ОБЩЕЕ ОПИСАНИЕ

4АТ-14

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

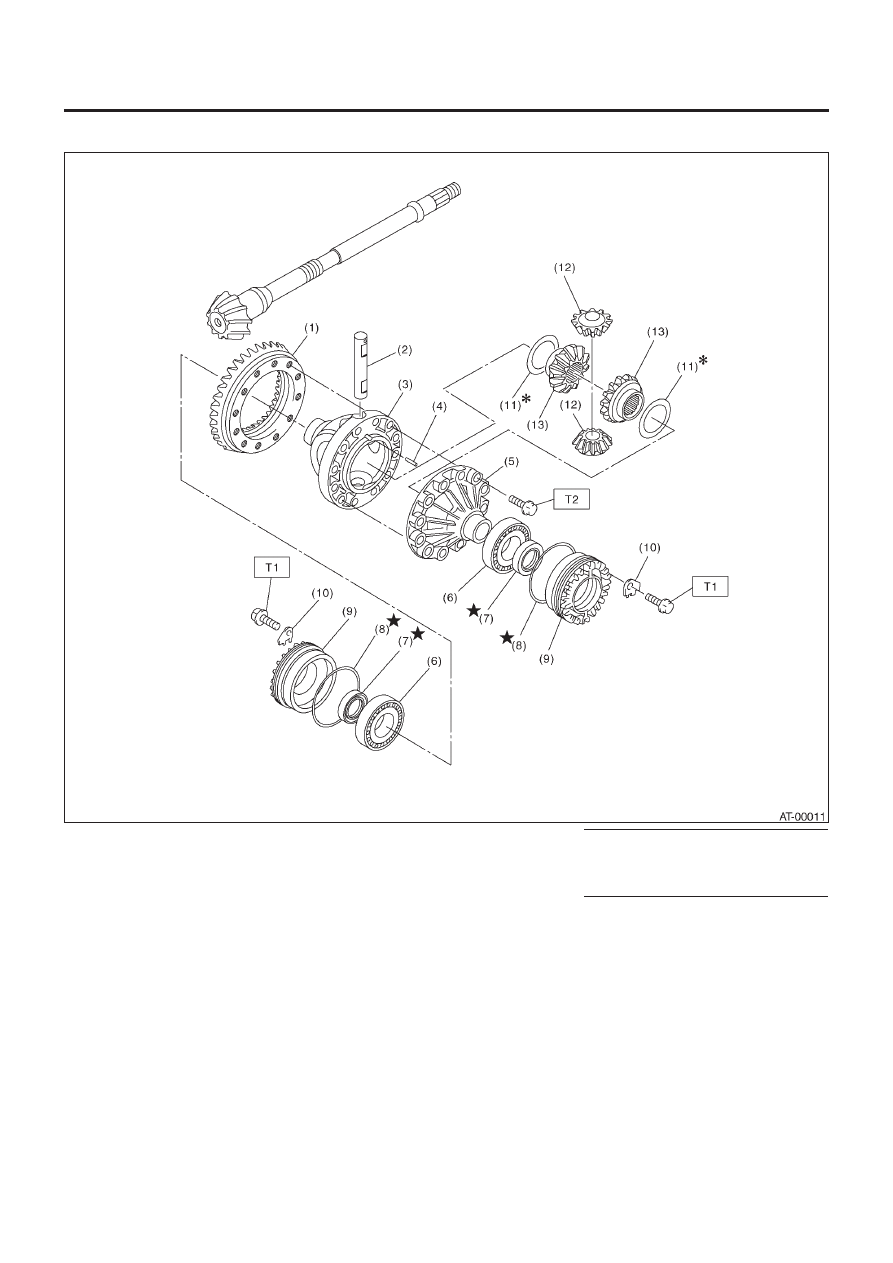

9. ДИФФЕРЕНЦИАЛ

(1) Коронное колесо
(2) Вал шестерни
(3) Корпус дифференциала (RH)
(4) Прямая шпилька
(5) Корпус дифференциала (LH)
(6) Конический роликовый подшипник
(7) Сальник

(8) Кольцевой уплотнитель
(9) Боковой фиксатор дифференциала
(10) Запорный диск
(11) Шайба
(12) Главная коническая шестерня

дифференциала

(13) Коническая шестерня дифференциала

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:   25 (2.5, 18.1)
T2:   62 (6.3, 45.6)

ОБЩЕЕ ОПИСАНИЕ

4АТ-15

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

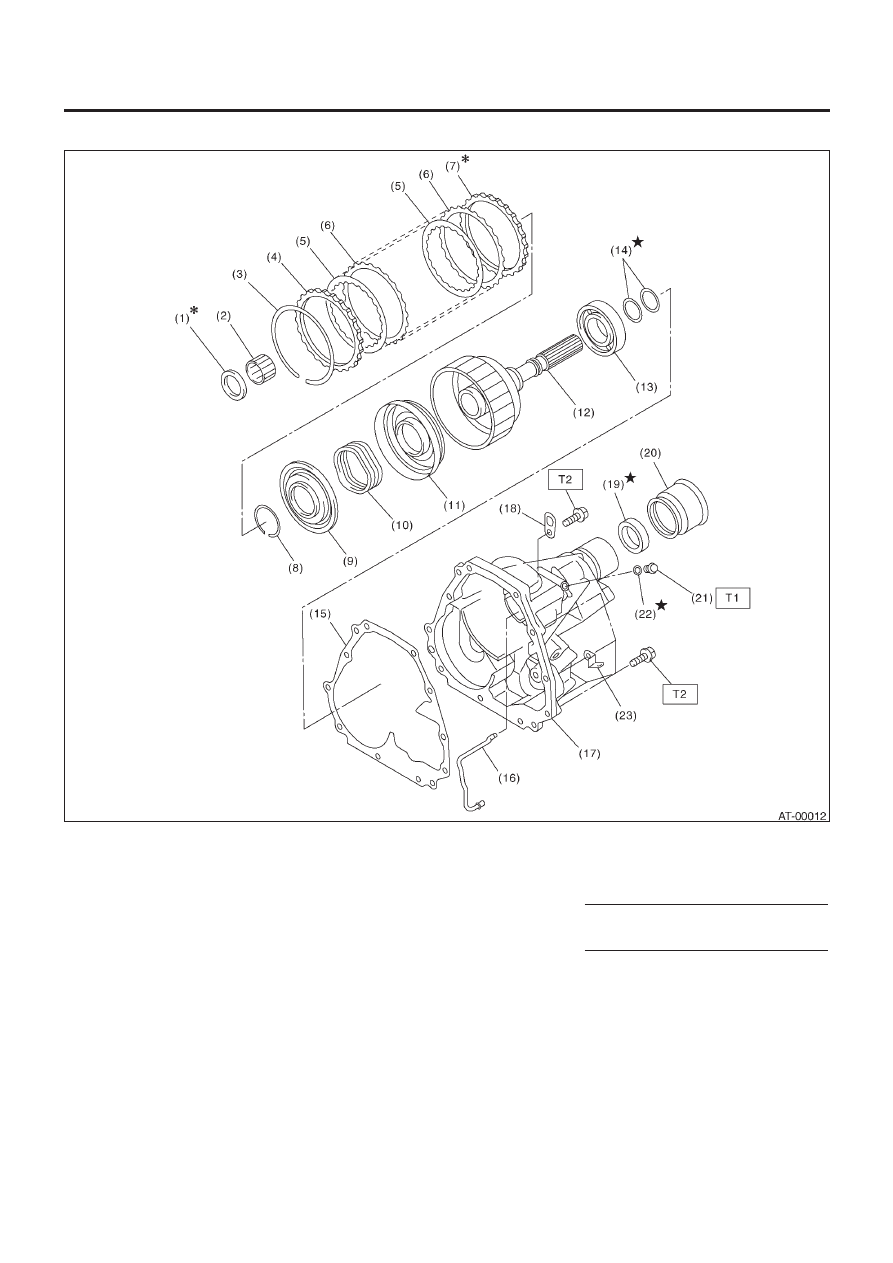

11. ПЕРЕХОДНЫЙ И ДОБАВОЧНЫЙ КОРПУС

(1) Упорный игольчатый подшипник
(2) Игольчатый подшипник
(3) Обжимочное кольцо
(4) Диск давления
(5) Ведущий диск
(6) Ведомый диск
(7) Фиксирующий диск
(8) Обжимочное кольцо
(9) Уплотнитель переходного поршня

(10) Возвратная пружина
(11) Поршень переходной муфты
(12) Задний ведущий вал
(13) Шариковый подшипник
(14) Уплотнительное кольцо
(15) Прокладка
(16) Трубка переходной муфты
(17) Добавочный корпус
(18) Петля трансмиссии

(19) Сальник
(20) Пыльник
(21) Тестовая заглушка
(22) Кольцевой уплотнитель
(23) Зажим (модель турбо)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    13 (1.3, 9.4)
T2:   25 (2.5, 18.1)
