ЗАДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4DOTC)-14

ВЫХЛОП

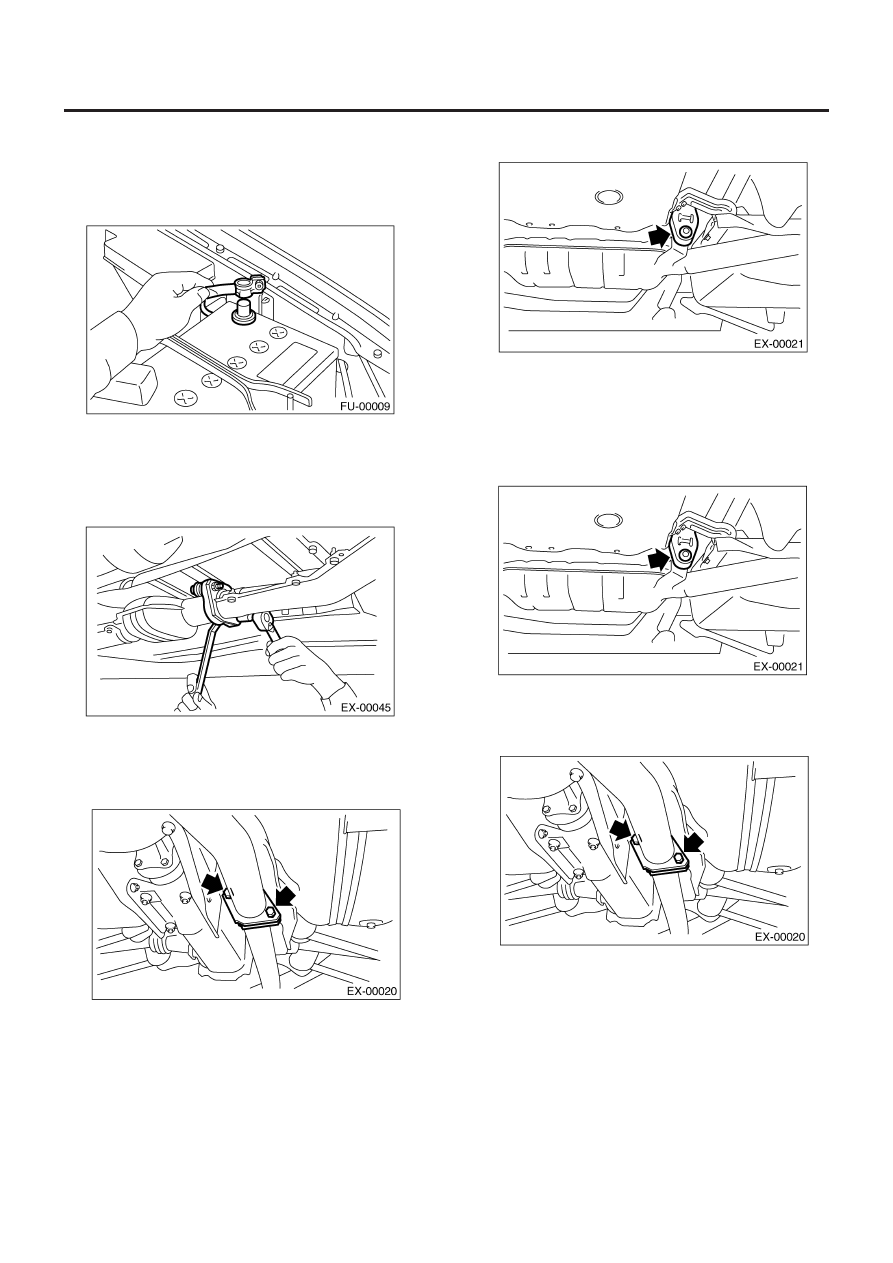

5. Задняя выхлопная труба

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Поднимите автомобиль.
3) Отсоедините заднюю выхлопную трубу от центральной вы-
хлопной трубы.

ОСТОРОЖНО:
Осторожно, выхлопная труба горячая.

4) Отделите заднюю выхлопную трубу от глушителя.

ОСТОРОЖНО:
Следите за тем, чтобы не уронить заднюю выхлопную
трубу.

5) Отделите заднюю выхлопную трубу от резиновой подушки
и снимите ее.

B:  УСТАНОВКА

ПРИМЕЧАНИЕ:
Замените прокладки на новые.

1) Установите заднюю выхлопную трубу на резиновую подушку.

2) Установите заднюю выхлопную трубу на глушитель.

Момент затяжки:

48 Н•м (4.9 кгс-м, 35.4 ft-lb)

ЗАДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4DOTC)-15

ВЫХЛОП

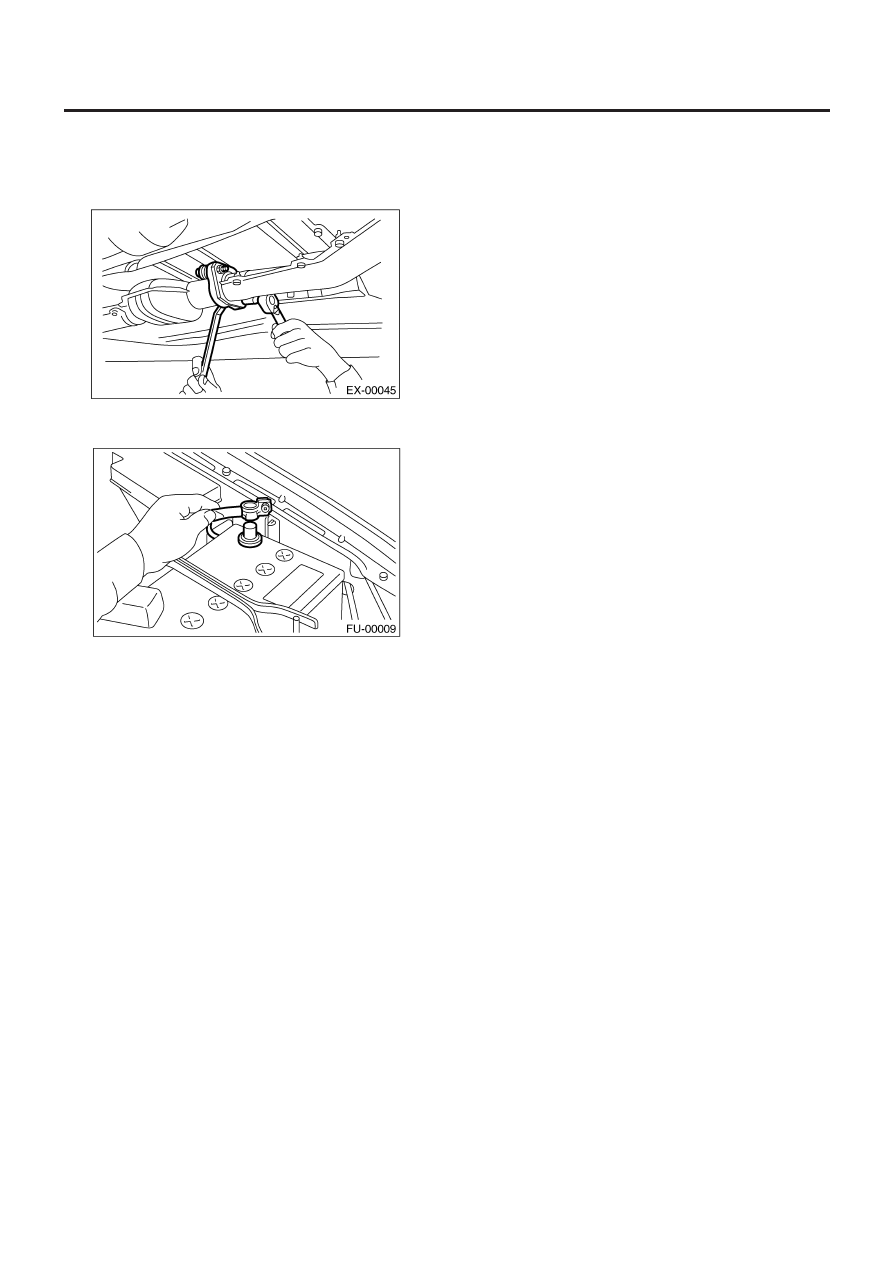

3) Установите заднюю выхлопную трубу на центральную вы-
хлопную трубу.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

4) Опустите автомобиль.
5) Подсоедините кабель заземления к аккумулятору.

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопа в стыках и местах
сварки.
2) Убедитесь в том, что нет дыр и ржавчины.
3) Убедитесь в том, что резиновая подушка не изношена и не
потрескалась.

ГЛУШИТЕЛЬ

EX(H4DOTC)-16

ВЫХЛОП

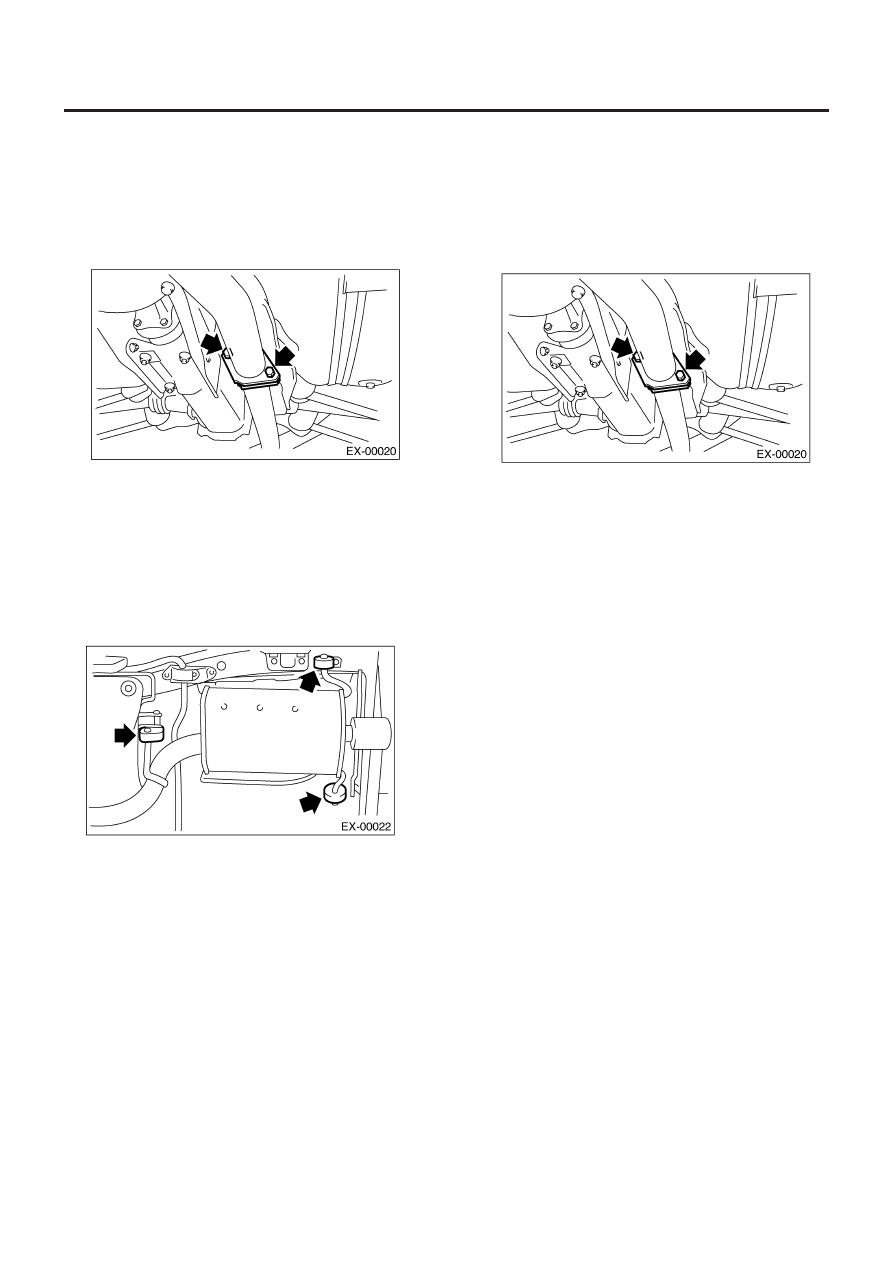

6. Глушитель

A:  ДЕМОНТАЖ

1) Отделите глушитель от задней выхлопной трубы.

ОСТОРОЖНО:
Осторожно, выхлопная труба горячая.

2) Снимите резиновые подушки и снимите глушитель.

ОСТОРОЖНО:
Следите за тем, чтобы не уронить глушитель во время
демонтажа.

ПРИМЕЧАНИЕ:
Для облегчения демонтажа, заблаговременно нанесите слой
SUBARU CRC на сопряженные поверхности резиновых подушек.

SUBARU CRC (№ 004301003)

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Замените прокладку и гайки на новые.

Момент затяжки:

48 Н•м (4.9 кгс-м, 35.4 ft-lb)

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопа в стыках и местах
сварки.
2) Убедитесь в том, что нет дыр и ржавчины.
3) Убедитесь в том, что резиновая подушка не изношена и не
потрескалась.
