ОБЩЕЕ ОПИСАНИЕ

EX(H4DOTC)-6

ВЫХЛОП

B: ОСТОРОЖНО

• Надевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4DOTC)-7

ВЫХЛОП

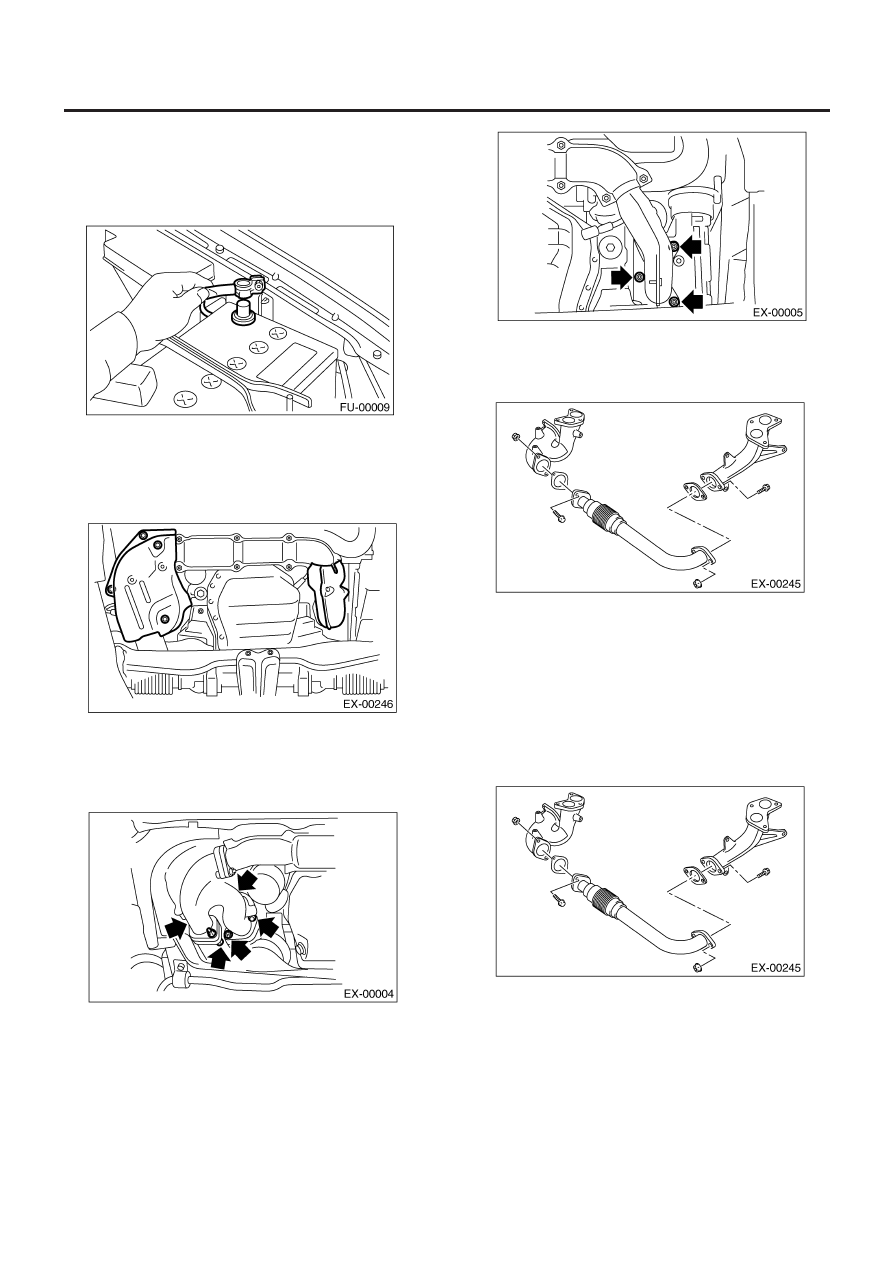

2. Передняя выхлопная труба

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите передний датчик кислорода (A/F). <См.
FU(H4DOTC)-45, ДЕМОНТАЖ, Передний датчик кислорода
(A/F).> или <См. FU(H4DOTC 2.5)-36, ДЕМОНТАЖ, Передний
датчик кислорода (A/F).>
3) Снимите поддон.
4) Снимите нижнюю крышку выпускного коллектора.

5) Снимите гайки, крепящие устройство передней выхлопной
трубы на соединительной трубке турбокомпрессора.
6) Держа устройство передней выхлопной трубы одной ру-
кой, снимите гайки, крепящие устройство передней выхлоп-
ной трубы на выпускном порте головки цилиндра.

7) Снимите устройство передней выхлопной трубы.
8) Снимите крышки с выпускного коллектора и с передней
выхлопной трубы.
9) Отделите переднюю выхлопную трубу от выпускных колле-
кторов.

B:  УСТАНОВКА

ПРИМЕЧАНИЕ:
Замените прокладки на новые.

1) Соберите переднюю выхлопную трубы и выпускные колле-
кторы.

Момент затяжки:

35 Н•м (3.6 кгс-м, 26.0 ft-lb)

2) Установите крышки передней выхлопной трубы.

Момент затяжки:

7.5 Н•м (0.8 кгс-м, 5.5 ft-lb)

3) Установите верхнюю крышку выпускного коллектора (RH).

Момент затяжки:

19 Н•м (1.9 кгс-м, 13.7 ft-lb)

ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4DOTC)-8

ВЫХЛОП

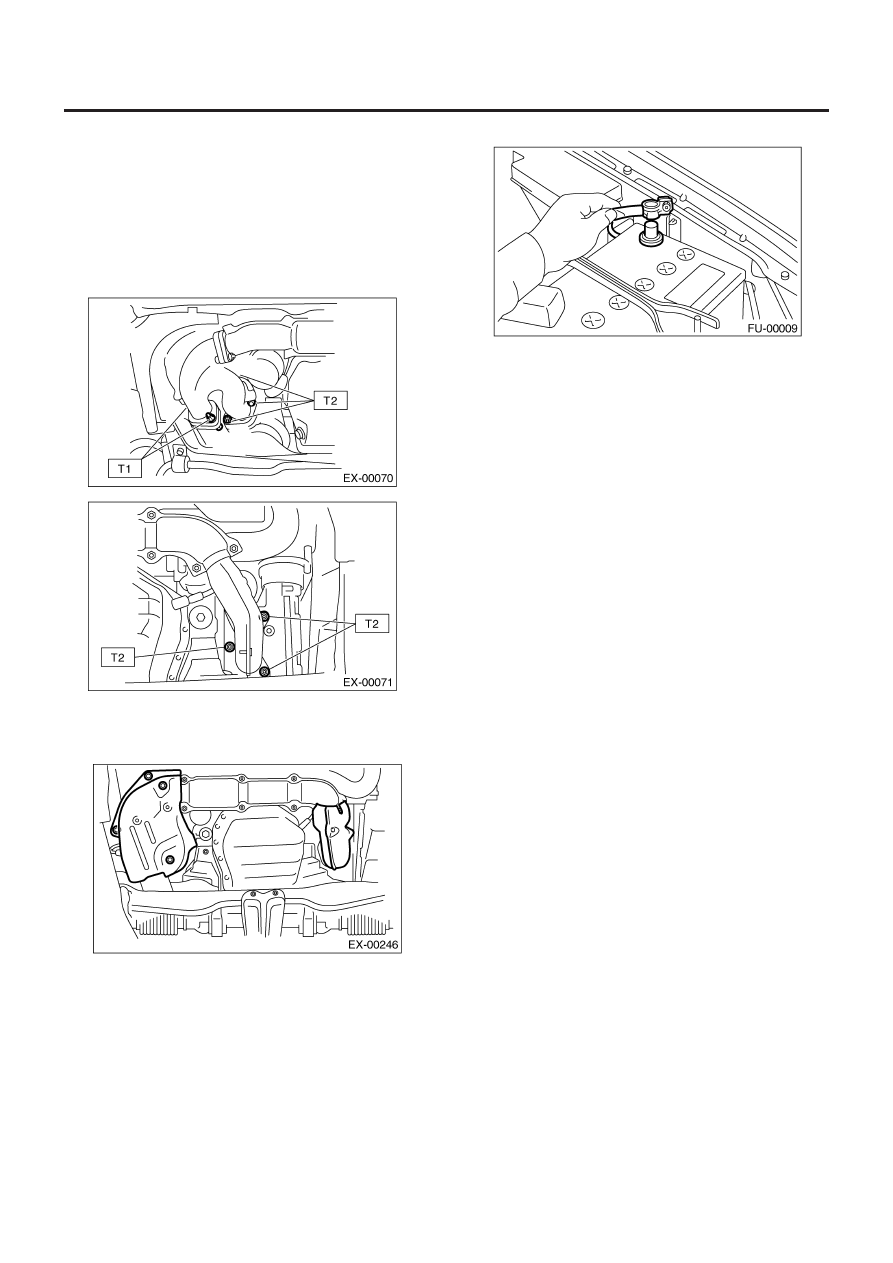

4) Установите устройство передней выхлопной трубы.

Момент затяжки:

35 Н•м (3.6 кгс-м, 26.0 ft-lb)

5) Подсоедините выпускной коллектор (RH) к соединитель-
ной трубке турбокомпрессора.

Момент затяжки:

Т1: 35 Н•м (3.6 кгс-м, 26.0 ft-lb)
Т2: 40 Н•м (4.0 кгс-м, 28.9 ft-lb)

6) Установите нижнюю крышку выпускного коллектора.

Момент затяжки:

19 Н•м (1.9 кгс-м, 13.7 ft-lb)

7) Установите передний датчик кислорода (A/F). <См.
FU(H4DOTC)-45, УСТАНОВКА, Передний датчик кислорода
(A/F).> или <См. FU(H4DOTC 2.5)-37, УСТАНОВКА, Передний
датчик кислорода (A/F).>
8) Установите поддон.

9) Подсоедините кабель заземления к аккумулятору.

ЦЕНТРАЛЬНАЯ ВЫХЛОПНАЯ ТРУБА

EX(H4DOTC)-9

ВЫХЛОП

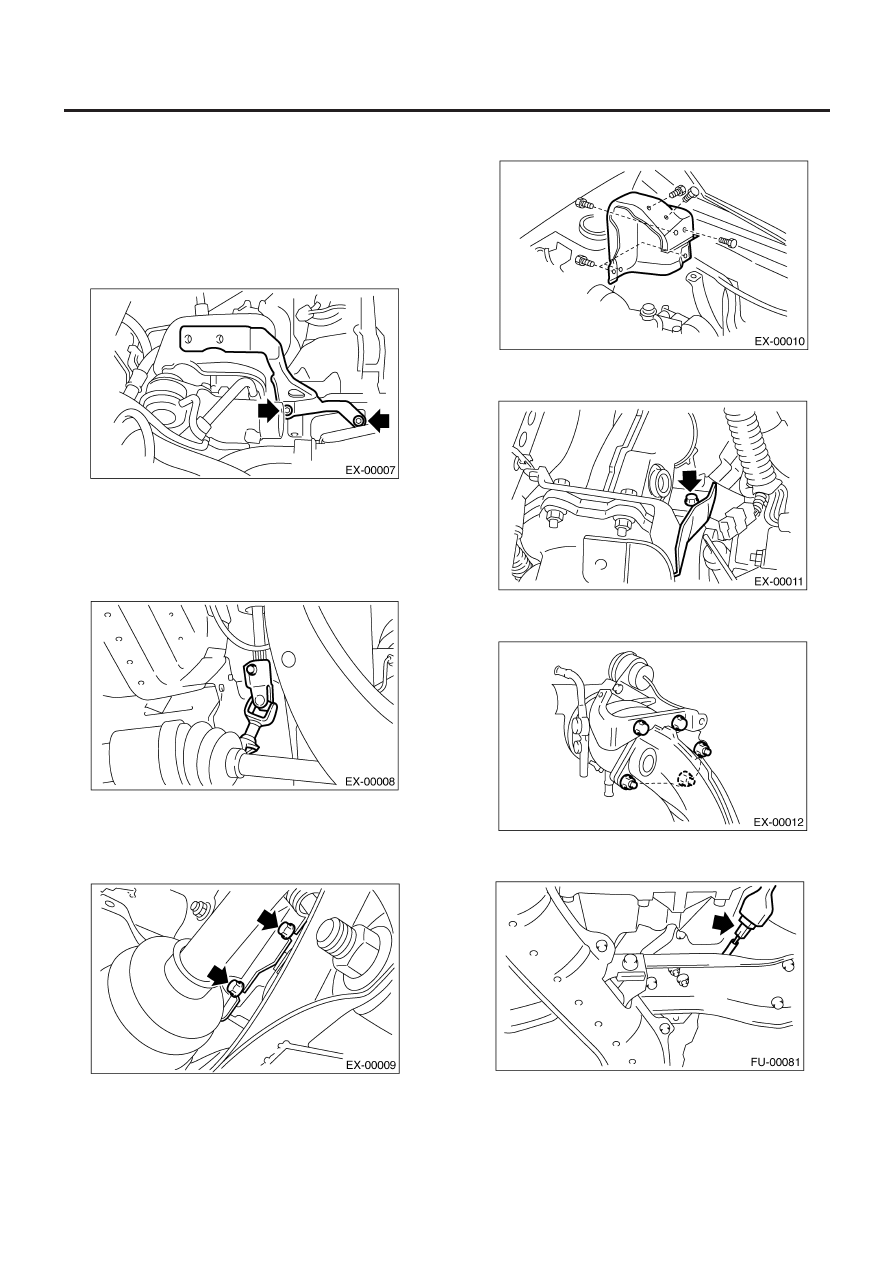

3. Центральная выхлопная труба

A:  ДЕМОНТАЖ

1) Поставьте автомобиль на подъемник.
2) Отсоедините кабель заземления от аккумулятора.
3) Снимите интеркулер. <См. IN(H4DOTC)- 10, ДЕМОНТАЖ,
Интеркулер.>
4) Снимите скобу интеркулера.

5) Поднимите автомобиль.
6) Снимите поддон.
7) Снимите болты кардана, затем снимите кардан (модель RHD).

ОСТОРОЖНО:
Нанесите метки на кардан, чтобы при сборке поставить
его на те же зубцы.

8) Снимите болты, крепящие нижнюю часть верхней крышки
турбокомпрессора.

ОСТОРОЖНО:
Турбокомпрессор и выхлопная труба сильно нагреты.

9) Опустите автомобиль.
10) Снимите верхнюю крышку турбокомпрессора.

11) Снимите болты, крепящие верхнюю часть верхней крыш-
ки турбокомпрессора, и снимите ее.

12) Отделите центральную выхлопную трубу от турбоком-
прессора.

13) Поднимите автомобиль.
14) Отсоедините коннектор от заднего датчика кислорода.
