Субару Легаси. Панель приборов



Субару Легаси. Панель приборов

13.28. Панель приборов

ОБЩИЕ СВЕДЕНИЯ

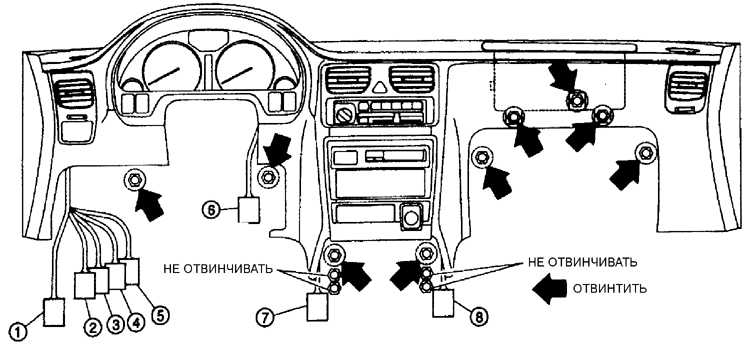

Расположение болтов крепления панели приборов и электрических разъемов

13.28 Панель приборов Субару Легаси 1990-1998 г.в.
1 – серый разъем с 15 контактами
2 – коричневый разъем с 22 контактами
3 – белый разъем с 22 контактами
4 – синий разъем с 20 контактами
5 – черный разъем с 22 контактами
6 – синий разъем с 4 контактами
7 – черный разъем с 1 контактом
8 – черный разъем с 1 контактом

ПОРЯДОК ВЫПОЛНЕНИЯ
Модели с 1990 по 1994 год
1. Снимите провод массы с аккумулятора.
2. Снимите рулевое колесо.
3. Снимите центральную консоль.
4. Снимите декоративные заглушки, закрывающие винты крепления панели приборов.
5. Снимите нижнюю отделку панели приборов. Отвинтите рычаг открытия капота и снимите его вместе с тросом.
6. Снимите декоративную накладку комбинации приборов.
7. Снимите комбинацию приборов и отсоедините трос привода спидометра.
13.28 Панель приборов Субару Легаси 1990-1998 г.в. 8. Снимите вещевой ящик и отсоедините электрический разъем от двигателя вентилятора отопителя.
9. Отвинтите 4 винта крепления держателя центральной части отделки панели приборов и снимите его.
10. Отсоедините троса управления отопителем от отопителя.
11. Снимите радиоприемник.
12. Отвинтите болты, которые крепят рулевую колонку к панели приборов, и опустите рулевую колонку.
13. Отвинтите болты, крепящие панель приборов к перегородке моторного отсека, отсоедините от панели приборов электрические разъемы и извлеките панель приборов из салона автомобиля.
14. Установка производится в последовательности, обратной снятию.
Модели с 1995 года
15, Снимите центральную консоль.
16. Снимите отделку нижней части панели приборов.

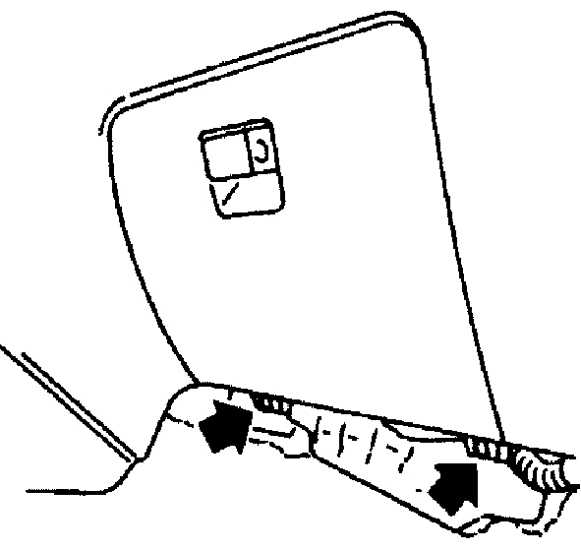

13.28 Панель приборов Субару Легаси 1990-1998 г.в. 17. Снимите вещевой ящик.

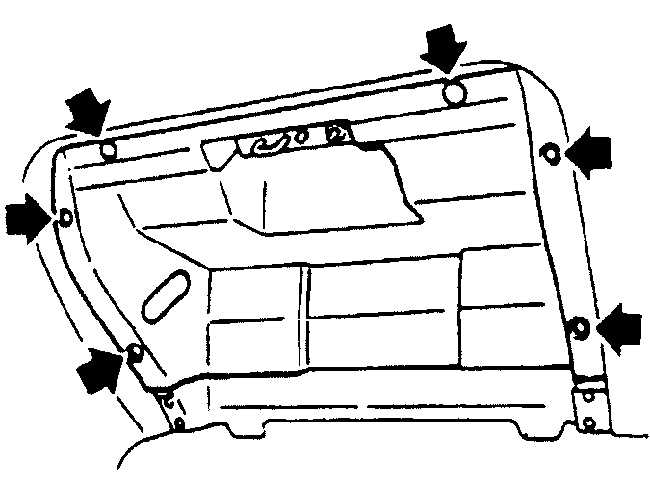

13.28 Панель приборов Субару Легаси 1990-1998 г.в. 18. Отвинтите винты и снимите заднюю панель вещевого ящика.
13.28 Панель приборов Субару Легаси 1990-1998 г.в. 19. Отвинтите болты крепления рулевой колонки и опустите рулевую колонку вниз.

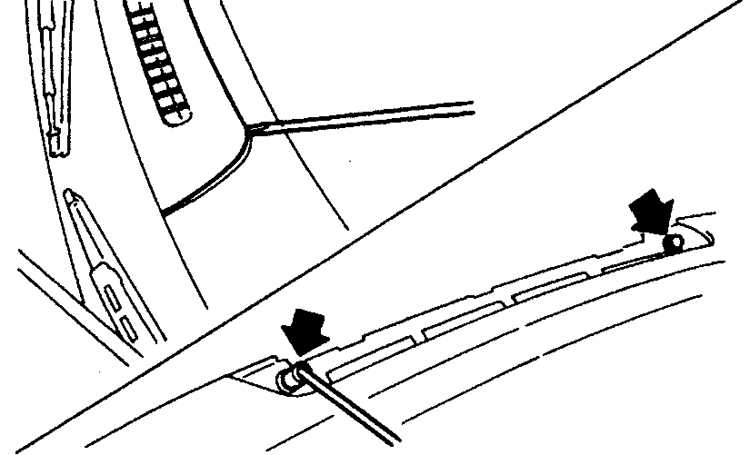

13.28 Панель приборов Субару Легаси 1990-1998 г.в. 20. Переместите рычаг регулировки температуры в положение "MAX COLD", затем отсоедините трос управления температурой от отопителя.

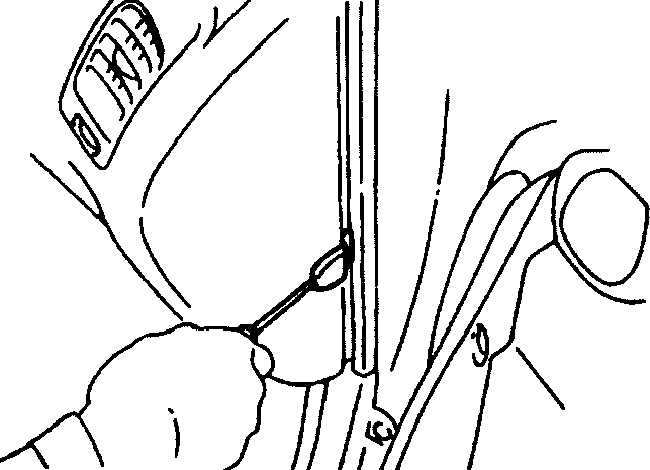

13.28 Панель приборов Субару Легаси 1990-1998 г.в. 21. Снимите декоративные заглушки и отвинтите открывшиеся под ними болты крепления торцов панели приборов.

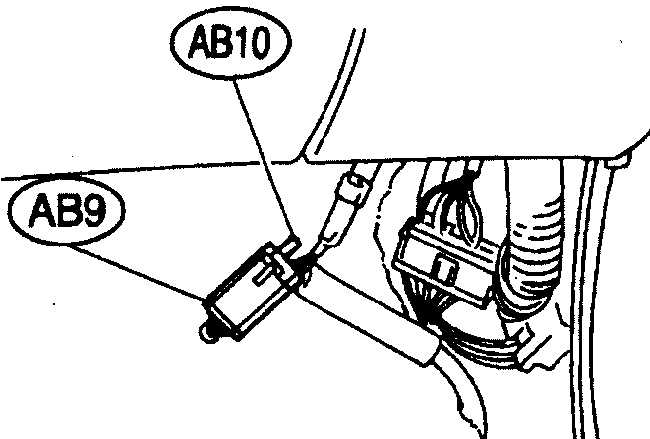

13.28 Панель приборов Субару Легаси 1990-1998 г.в. 22. На моделях с воздушной подушкой безопасности отсоедините с правой стороны под панелью приборов желтые электрические разъемы.
23. Отсоедините электрические разъемы и отвинтите болты крепления панели приборов.
13.28 Панель приборов Субару Легаси 1990-1998 г.в. 24. Снимите решетку отопителя и отвинтите открывшиеся два болта.
25. Снимите панель приборов.
26. Установка производится в последовательности, обратной снятию.
