Субару Легаси. Центральная консоль

13.26. Центральная консоль

ОБЩИЕ СВЕДЕНИЯ

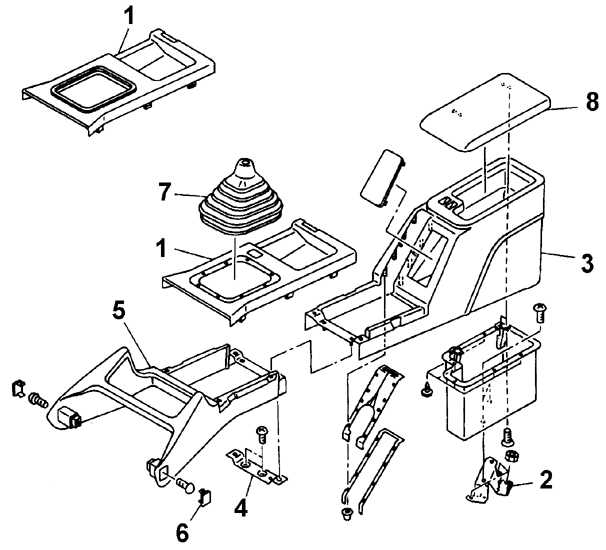

Детали центральной консоли на моделях с 1990 по 1994 год

13.26 Центральная консоль Субару Легаси 1990-1998 г.в.

1 – декоративная накладка центральной консоли
2 – кронштейн
3 – задняя часть центральной консоли
4 – кронштейн

5 – передняя часть центральной консоли
6 – декоративная заглушка
7 – защитный чехол рычага переключения передач
8 – крышка

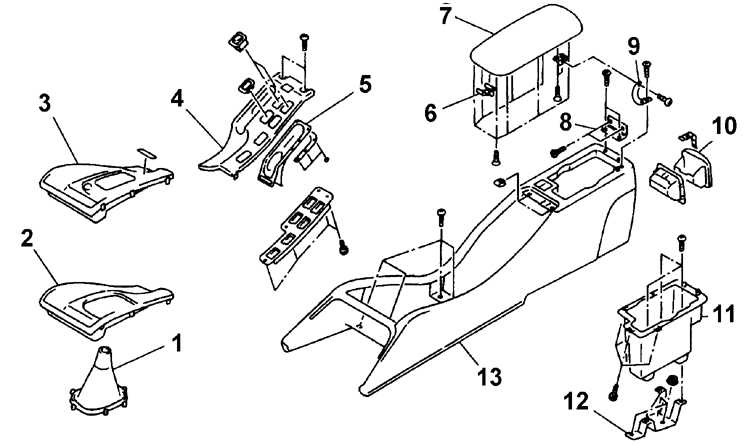

Детали центральной консоли автомобилей с 1995 года

1 – чехол рычага переключения передач
2 – передняя декоративная накладка на
моделях с механической коробкой передач
3 – передняя декоративная накладка на
моделях с автоматической коробкой передач
4 – декоративная накладка пульта управления
5 – прокладка
6 – фиксатор

7 – крышка
8 – шарнир
9 – шарнир
10 – пепельница
11 – карман
12 – подсветка центральной
консоли
13 – центральная консоль

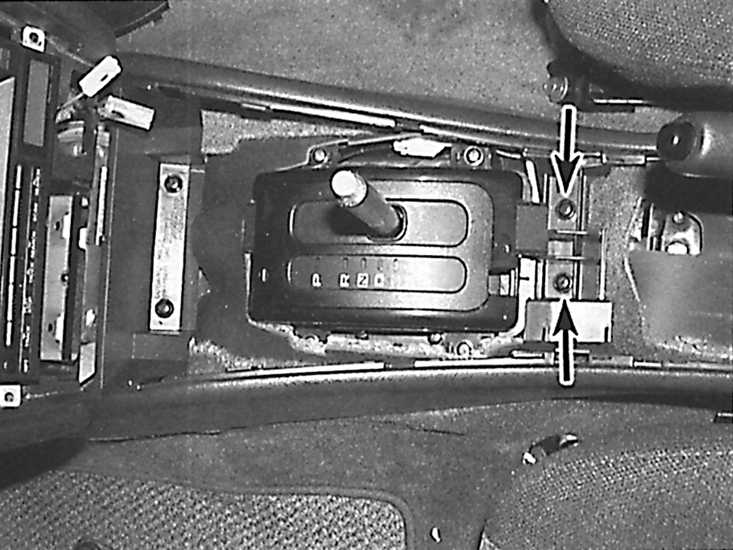

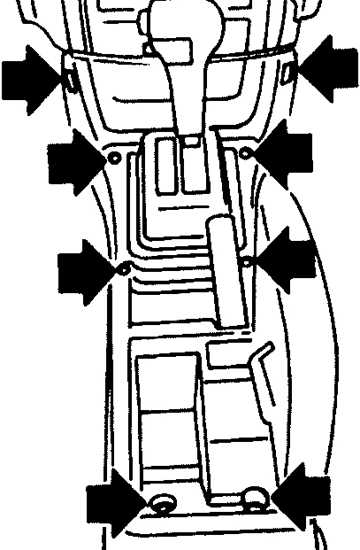

Расположение передних винтов крепления центральной консоли

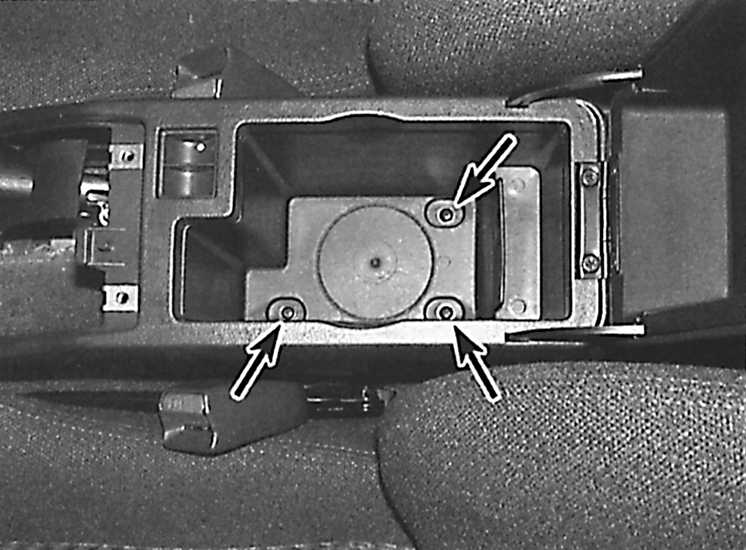

Расположение задних винтов крепления центральной консоли

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите ручку с рычага переключения передач.
Модели с 1990 по 1994 год
2. Снимите декоративную накладку центральной консоли, а на автомобилях с механической коробкой передач снимите защитный чехол рычага переключения передач.
3. Отвинтите винты и снимите кожух рычага ручного тормоза.

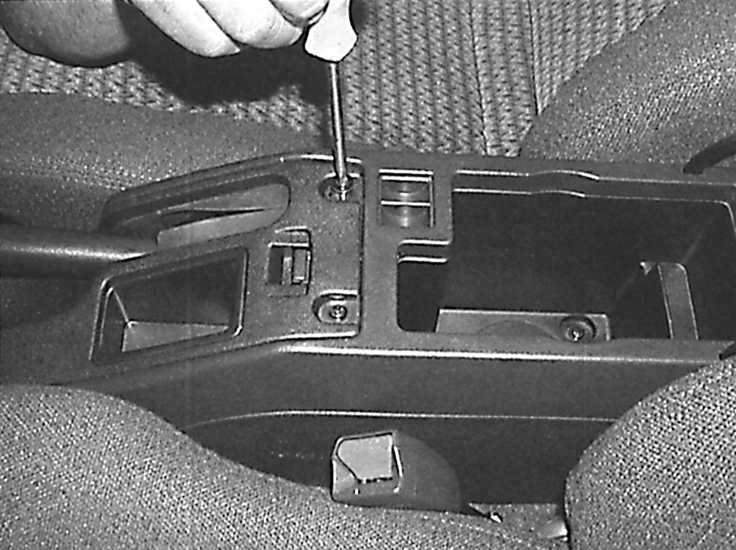

	4. Отвинтите винты крепления передней и задней части центральной консоли.
5. Отсоедините электрические разъемы, соединяющие переднюю и заднюю части центральной консоли с кузовом.
6. Установка производится в последовательности, обратной снятию.
Модели с 1995 года
7. На моделях с механической коробкой передач снимите защитный чехол рычага переключения передач.

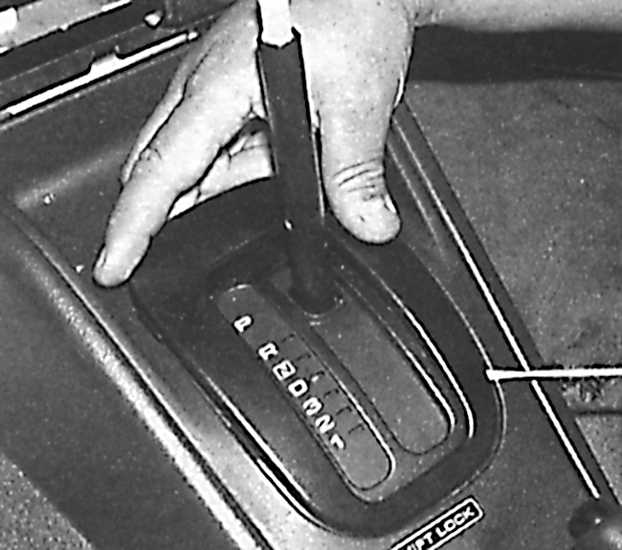

	8. На моделях с автоматической коробкой передач снимите декоративную накладку индикатора включенной передачи.
	9. Снимите декоративную накладку пульта управления.

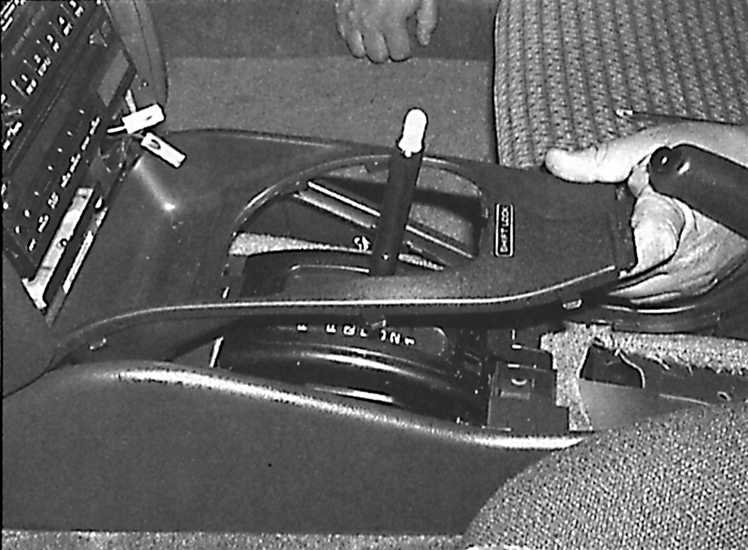

	10. Снимите переднюю декоративную накладку.
11. Снимите центральную консоль (см. рис. Расположение передних винтов крепления центральной консоли, Расположение задних винтов крепления центральной консоли).
12. Установка производится в последовательности, обратной снятию.
