Субару Легаси. Воздушная самовыравнивающаяся подвеска



Субару Легаси. Воздушная самовыравнивающаяся подвеска

11.5. Воздушная самовыравнивающаяся подвеска

ОБЩИЕ СВЕДЕНИЯ

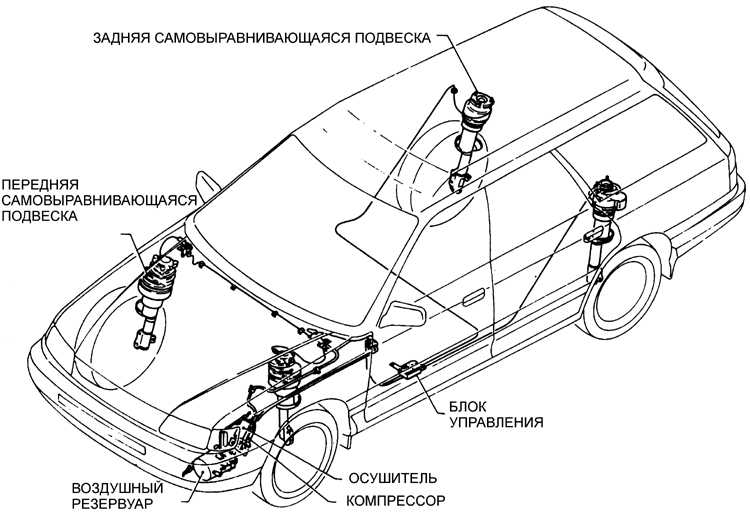

Расположение элементов воздушной самовыравнивающейся подвески на автомобиле

11.5 Воздушная самовыравнивающаяся подвеска Субару Легаси 1990-1998 г.в.

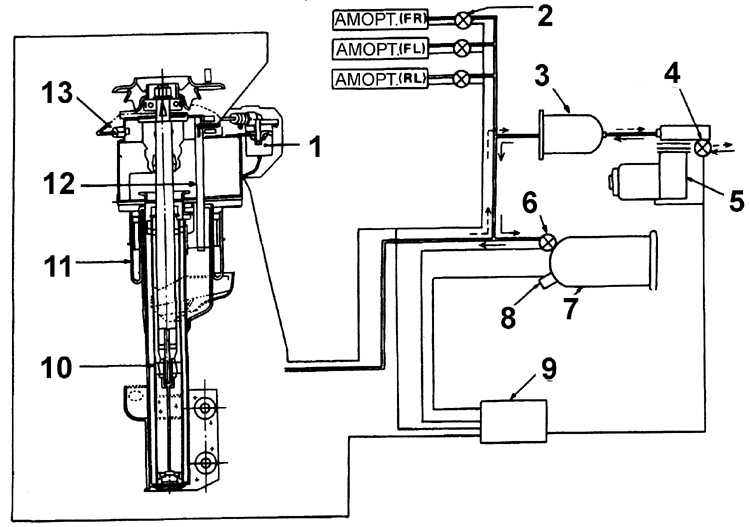

Схема воздушной самовыравнивающейся подвески

11.5 Воздушная самовыравнивающаяся подвеска Субару Легаси 1990-1998 г.в.
1 – электромагнитный клапан
2 – электромагнитные клапаны
3 – осушитель
4 – воздушный электромагнитный клапан
5 – компрессор
6 – воздушный электромагнитный клапан нагрузки
7 – воздушный ресивер
8 – датчик давления
9 – блок управления
10 – стойка подвески
11 – диафрагма
12 – датчик высоты автомобиля
13 – воздушный трубопровод

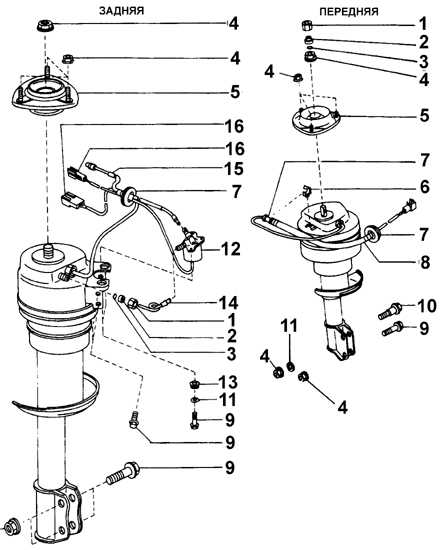

Передние и задние стойки подвески с системой самовыравнивания

11.5 Воздушная самовыравнивающаяся подвеска Субару Легаси 1990-1998 г.в.
1 – гайка
2 – втулка
3 – уплотнительное кольцо круглого сечения
4 – самоконтрящаяся гайка
5 – крепление стойки
6 – скоба
7 – уплотнительное кольцо
8 – гофрированная труба
9 – болт
10 – регулировочный болт
11 – шайба
12 – электромагнитный клапан
13 – прокладка
14 – воздушная трубка для электромагнитного клапана
15 – воздушная трубка
16 – электрический разъем

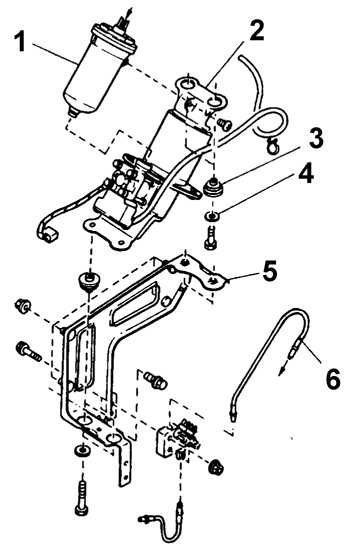

Элементы компрессора/ осушивателя системы самовыравнивающейся подвески

11.5 Воздушная самовыравнивающаяся подвеска Субару Легаси 1990-1998 г.в.
1 – осушиватель

2 – компрессор

3 – прокладка

4 – шайба

5 – кронштейн компрессора

6 – труба компрессора

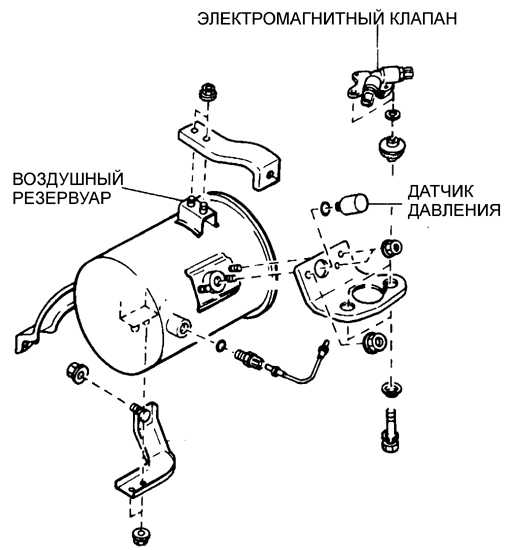

Воздушный ресивер системы самовыравнивающейся подвески

11.5 Воздушная самовыравнивающаяся подвеска Субару Легаси 1990-1998 г.в.

Некоторые модели оборудованы воздушной самовыравнивающейся подвеской, которая управляет клиренсом автомобиля. Контрольный переключатель высоты позволяет выбрать один из двух уровней клиренса – нормальный или высокий. Различие высоты между нормальным или высоким уровнем клиренса составляет 40 мм.

Система поддерживает постоянный клиренс, изменяя давление в амортизаторе в зависимости от загрузки автомобиля по сигналам от датчика высоты автомобиля, установленного в каждой пружине.

Система состоит из четырех стоек подвески, воздушного компрессора, воздушного резервуара, осушителя и трубопроводов, соединяющих эти компоненты.

Обслуживание воздушной самовыравнивающейся подвески необходимо производить только на станции технического обслуживания.

11.5 Воздушная самовыравнивающаяся подвеска Субару Легаси 1990-1998 г.в.

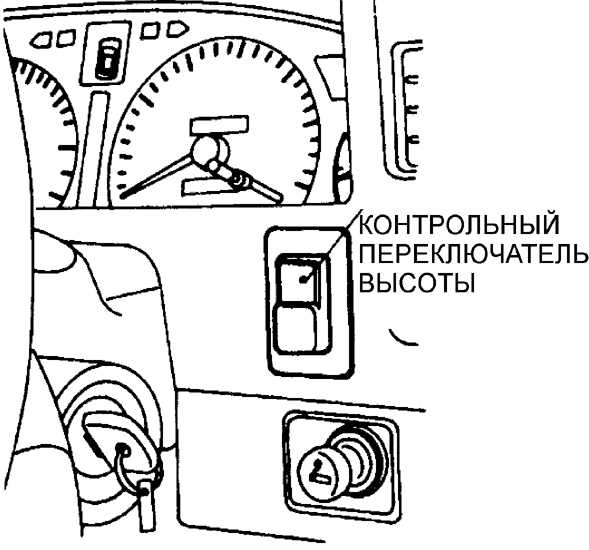

При работе на любой части воздушной самовыравнивающейся подвески проверьте, что автомобиль находится в нормальном (низком) положении, контрольный переключатель высоты на панели приборов выключен и снят провод массы с аккумулятора.

Замена передней стойки

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите передние колеса.
2. Отсоедините трубки подачи воздуха.
3. Отсоедините электрический разъем от датчика высоты автомобиля.
4. Остальные операции по снятию и установке стойки с системой самовыравнивания аналогичны операциям по снятию и установке обычной стойки.

Снятие и установка компрессора и осушивателя

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите левое переднее колесо.
2. Снимите переднюю часть брызговика.
3. Отсоедините воздушные трубы от осушивателя.
4. Отсоедините электрические разъемы.
5. Отвинтите болты и гайки крепления и снимите компрессор и осушиватель.
6. Установка производится в последовательности, обратной снятию.
