11.4.5. Крепежный элемент задней ступицы

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. На моделях 4WD ослабьте гайку крепления заднего приводного вала к ступице.
2. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите заднее колесо.
3. На моделях с задними тормозными барабанами снимите тормозной барабан, тормозные колодки, отсоедините тормозную трубку от рабочего тормозного цилиндра и снимите тормозной цилиндр.
4. На моделях с задними дисковыми тормозами снимите суппорт и, используя мягкую проволоку, подвесьте его к задней стойке, снимите держатель суппорта, тормозной диск и узел ручного тормоза.
5. Отделите трос ручного тормоза от тормозного щита.
11.4.5 Крепежный элемент задней ступицы Субару Легаси 1990-1998 г.в. 6. На моделях с ABS отвинтите болт и снимите датчик ABS.

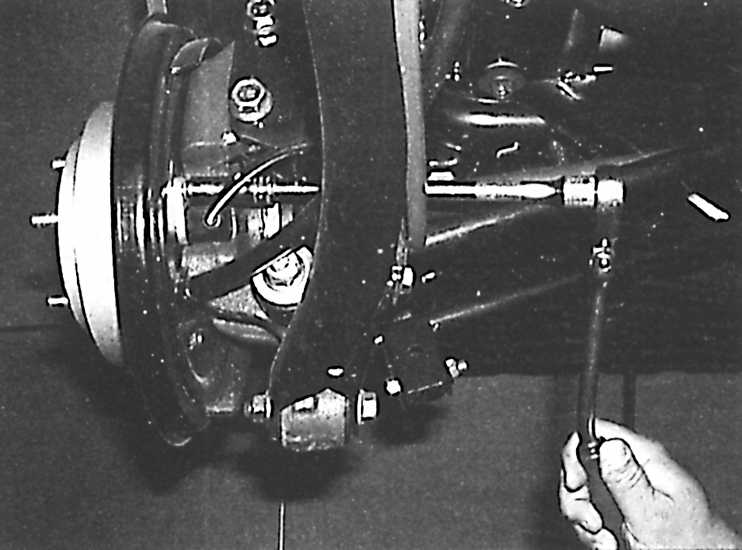

7. На моделях 2 WD снимите колпачок с центральной части ступицы. Отвинтите гайку крепления ступицы и снимите заднюю ступицу.

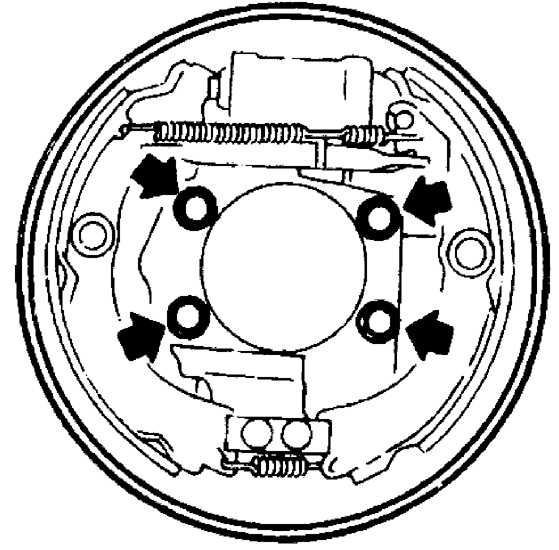

11.4.5 Крепежный элемент задней ступицы Субару Легаси 1990-1998 г.в. 8. Отвинтите 4 болта и снимите тормозной щит с крепежного элемента ступицы.
9. Отвинтите продольный рычаг задней подвески от крепежного элемента ступицы.
10. Отсоедините поперечные рычаги задней подвески от крепежного элемента ступицы.

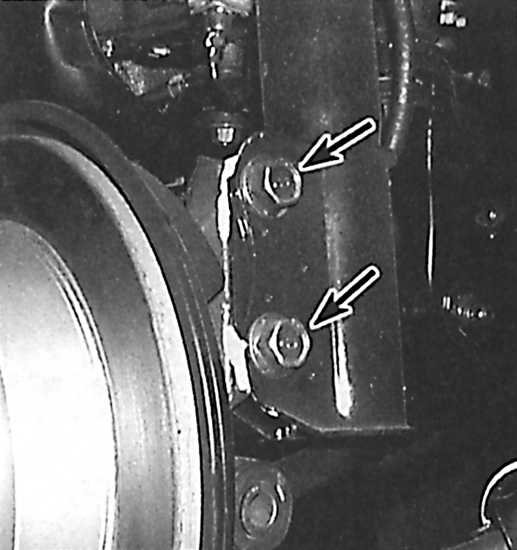

11.4.5 Крепежный элемент задней ступицы Субару Легаси 1990-1998 г.в. 11. Отвинтите болты крепления задней стойки к крепежному элементу ступицы.
12. Снимите крепежный элемент ступицы. На моделях 4WD отвинтите гайку крепления заднего приводного вала к ступице и извлеките приводной вал из ступицы.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
Установка производится в последовательности, обратной снятию. Затяните требуемым моментом болты и гайки крепления рычагов задней подвески после установки автомобиля на колеса. На моделях с задними тормозными барабанами удалите воздух из гидравлической тормозной системы.
