Субару Легаси. Передняя стойка



Субару Легаси. Передняя стойка

11.3. Передняя стойка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее переднее колесо.
2. Отсоедините тормозной шланг от кронштейна на передней стойке и суппорта. Закройте тормозной шланг пробкой.
3. Если автомобиль оборудован антиблокировочной системой, отсоедините электрический разъем от датчика ABS.

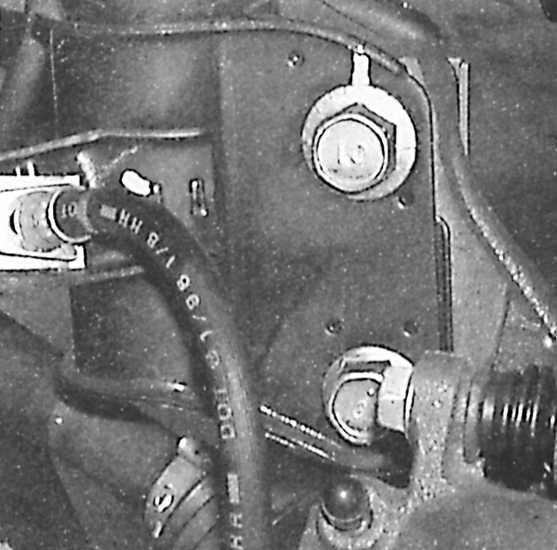

11.3.1 Передняя стойка Субару Легаси 1990-1998 г.в. 4. Нанесите метку на верхний болт крепления передней стойки к поворотному кулаку.
5. Отметьте положение стойки на поворотном кулаке.

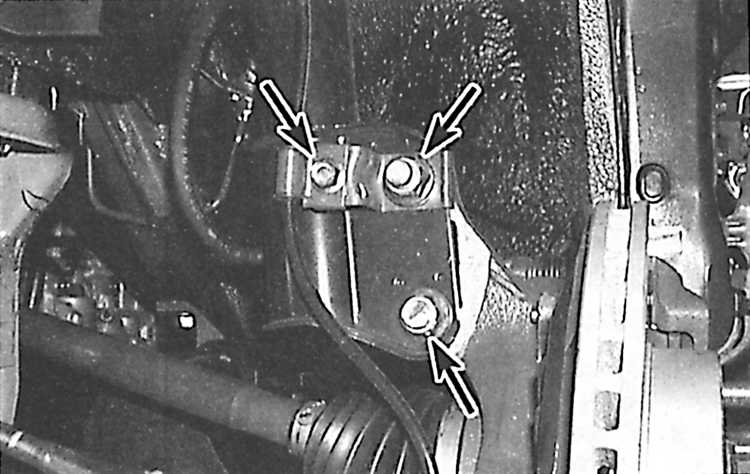

11.3.1 Передняя стойка Субару Легаси 1990-1998 г.в. 6. Отвинтите два болта крепления (правая стрелка) поворотного кулака к нижней части передней стойки (левая стрелка – болт крепления провода датчика ABS).
7. Извлеките верхнюю часть поворотного кулака из стойки и установите поворотный кулак на подставку.
Предупреждение новая передняя стойка, совместите метку на выступе стойки и метку на болте крепления для того, чтобы сохранить угол развала колеса.

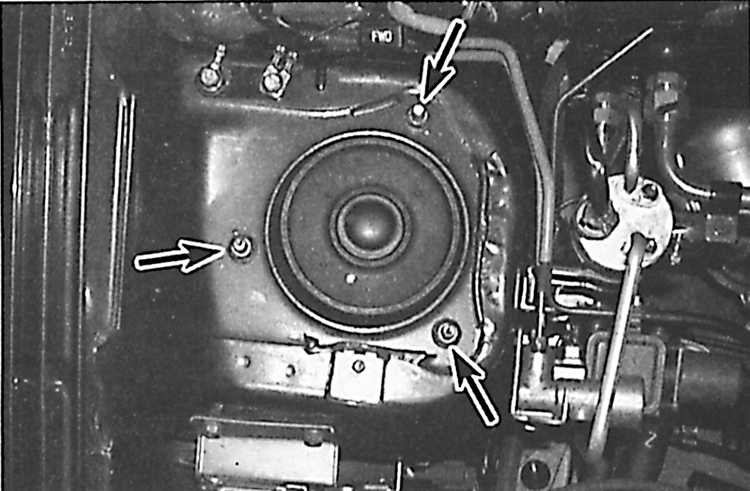

11.3.1 Передняя стойка Субару Легаси 1990-1998 г.в. 8. Удерживая стойку от падения, отвинтите три гайки верхнего крепления передней стойки.
9. Опустите стойку и извлеките из-под переднего крыла.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите стойку на место и от руки привинтите три гайки верхнего крепления передней стойки.
2. Вставьте верхнюю часть поворотного кулака в переднюю стойку и закрепите болтами.
3. Установите датчик ABS.
4. Закрепите на передней стойке тормозной шланг и привинтите его к суппорту. Удалите воздух из тормозной системы.
5. Установите колесо и опустите автомобиль.
6. Затяните три гайки крепления верхней части передней стойки.
7. Проверьте, и при необходимости, отрегулируйте углы установки передних колес.
