11. Подвеска
11.1. Введение
| ОБЩИЕ СВЕДЕНИЯ |

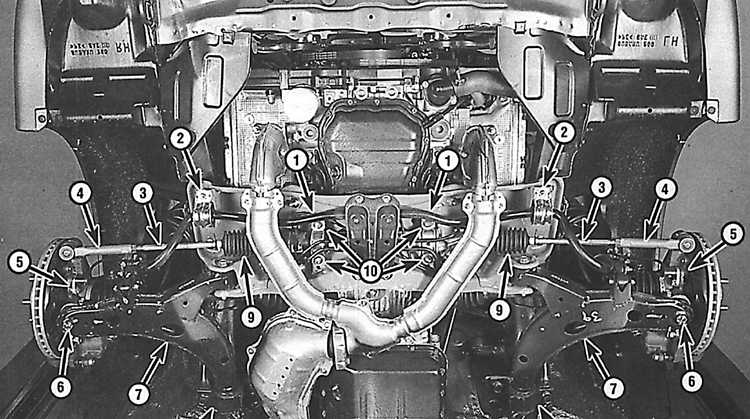

Элементы передней подвески
 |
|
1 – стабилизатор поперечной устойчивости
2 – зажимы крепления стабилизатора 3 – рулевая тяга 4 – наконечник рулевой тяги 5 – поворотный кулак |
6 – нижний шаровой шарнир 7 – поперечный рычаг 8 – втулка крепления поперечного рычага 9 – защитный чехол рулевой передачи 10 – болты крепления рулевой передачи |

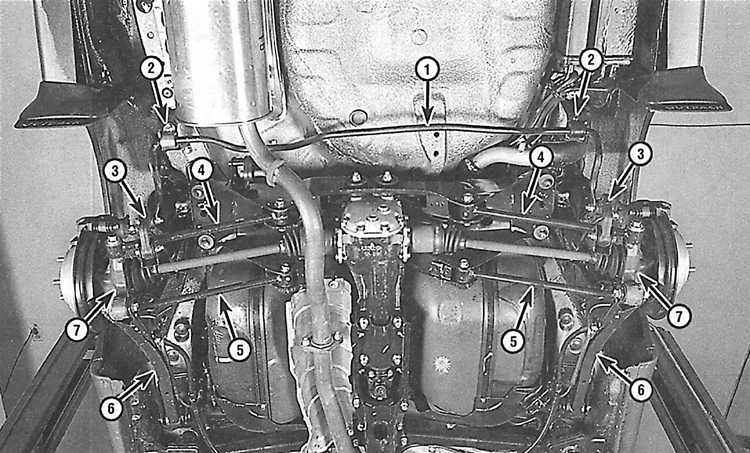

Элементы задней подвески (4WD)
 |
|
1 – стабилизатор поперечной
устойчивости 2 – зажим крепления стабилизатора 3 – тяга стабилизатора |
4 – задний поперечный рычаг 5 – передний поперечный рычаг 6 – продольный рычаг 7 – крепежный элемент задней ступицы |
Передняя подвеска независимого типа состоит из стойки передней подвески, поперечных рычагов, поворотных кулаков и стабилизатора поперечной устойчивости. Верхняя часть передних стоек крепится к кузову, а нижняя часть крепится болтами к поворотному кулаку. Стабилизатор поперечной устойчивости крепится к балке и связан тягами с поперечными рычагами.
Независимая задняя подвеска состоит из задней стойки, продольных и поперечных рычагов, шарниров и стабилизатора поперечной устойчивости.
