10.3. Замена тормозных колодок на дисковых тормозах

ОБЩИЕ СВЕДЕНИЯ

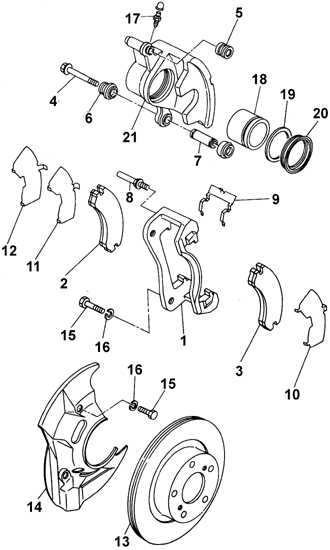

Передний тормозной узел

10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в.
1 – держатель суппорта
2 – внутренняя тормозная колодка
3 – наружная тормозная колодка
4 – направляющий палец
5 – защитный чехол
6 – защитный чехол
7 – втулка
8 – направляющий палец
9 – пружина антидребезга
10 – внешняя прокладка тормозной
колодки
11 – прокладка
12 – прокладка
13 – передний тормозной диск
14 – брызговик
15 – болт
16 – шайба
17 – штуцер прокачки
18 – поршень
19 – уплотнительное кольцо поршня
20 – пылезащитный чехол
21 – суппорт

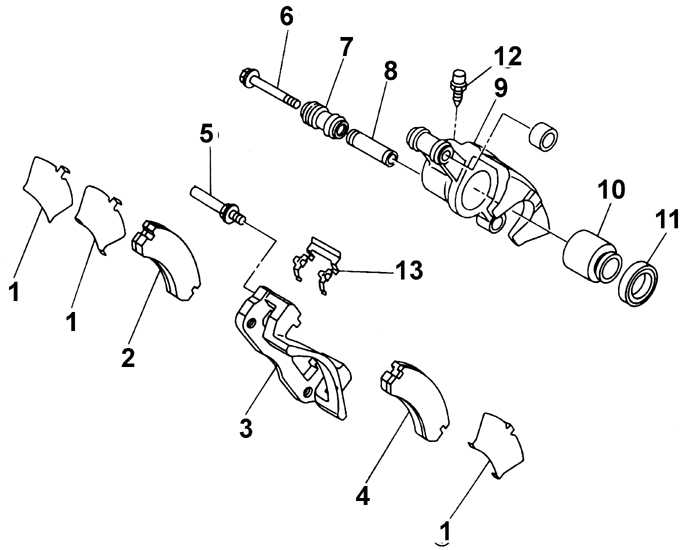

Суппорт заднего тормоза

10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в.

1 – прокладки
2 – внутренняя тормозная колодка
3 – держатель суппорта
4 – внешняя тормозная колодка
5 – направляющий палец
6 – болт направляющего пальца
7 – защитный чехол

8 – втулка направляющего пальца
9 – суппорт
10 – поршень
11 – пылезащитный чехол
12 – штуцер прокачки
13 – пружина антидребезга

Предупреждение замену всех колодок на одной оси автомобиля, даже, если границы износа достигла одно колодка. Если колодки будут устанавливаться повторно, перед снятием их необходимо промаркировать.

образуется тормозная пыль, которая содержит асбест, вредный для здоровья. Поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите соответствующую сторону автомобиля и зафиксируйте на подставках. Снимите колесо. Если производится замена тормозных колодок на задних тормозах, отпустите ручной тормоз.
2. Откачайте из пополнительного бачка главного тормозного цилиндра две трети тормозной жидкости. Это необходимо для того, чтобы при вдавливании поршня в тормозной цилиндр тормозная жидкость не выливалась из пополнительного бачка.

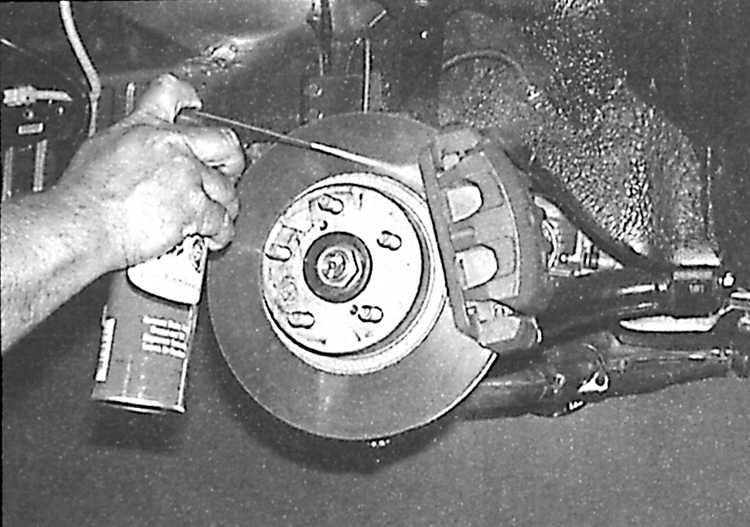

10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 3. Перед началом работ очистите тормозной узел с использованием специальной жидкости.

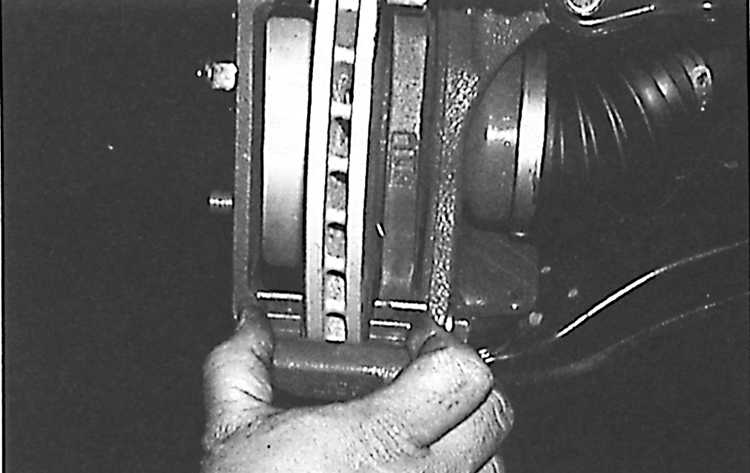

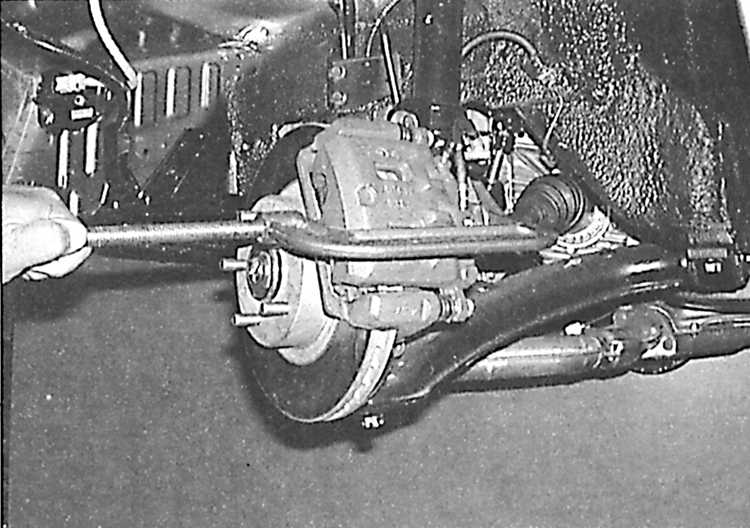

10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 4. Используя G-образный зажим, вдавите поршень в цилиндр суппорта.

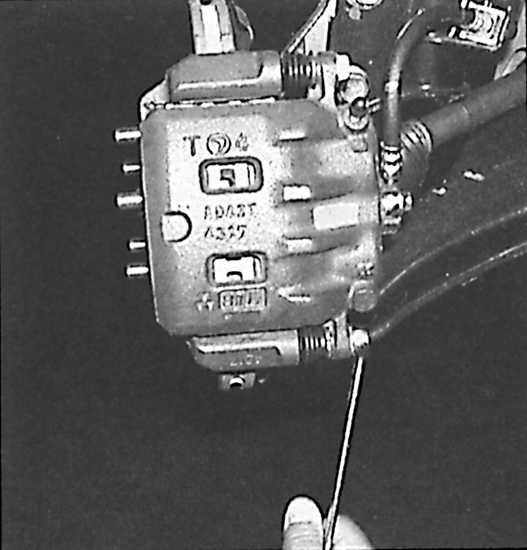

10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 5. Вывинтите нижний направляющий палец и поверните суппорт вверх вокруг верхнего направляющего пальца.

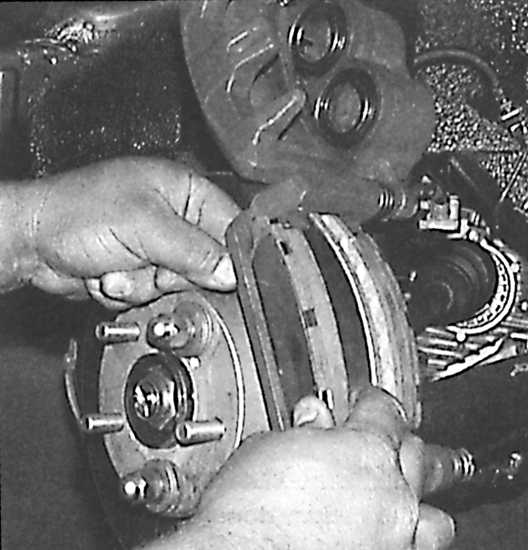

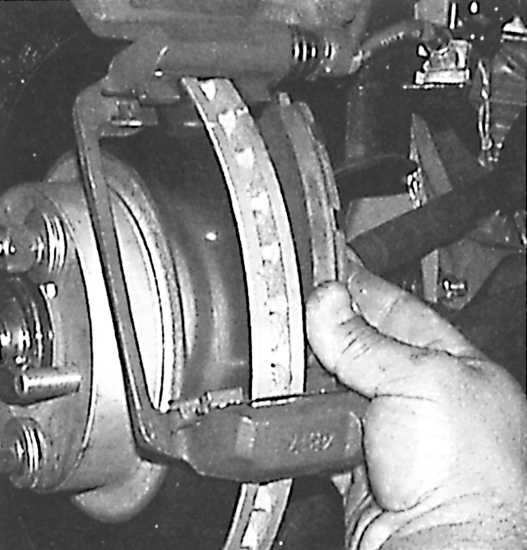

10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 6. Снимите внешнюю тормозную колодку вместе с прокладкой.

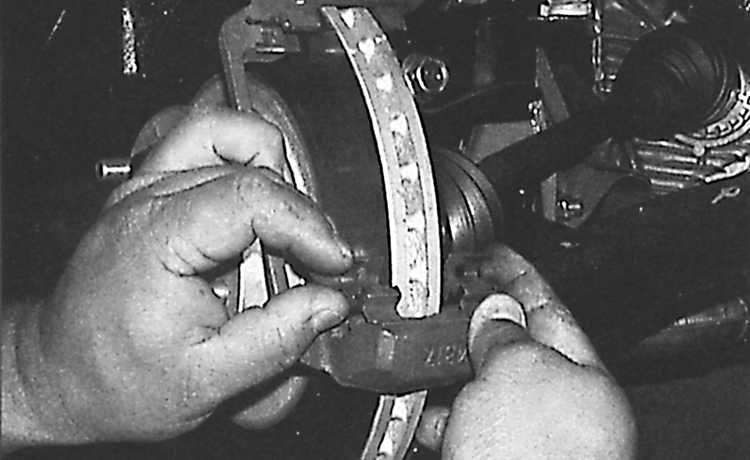

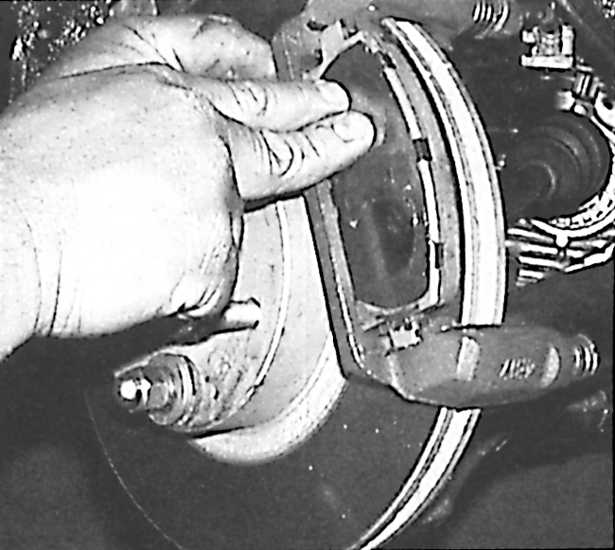

10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 7. Снимите внутреннюю тормозную колодку вместе с прокладками.

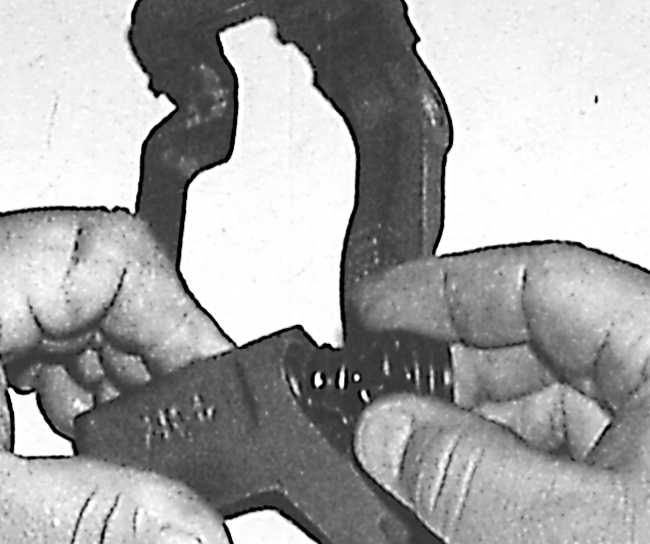

10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 8. Снимите нижнюю пружину антидребезга.
10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 9. Снимите верхнюю пружину антидребезга.

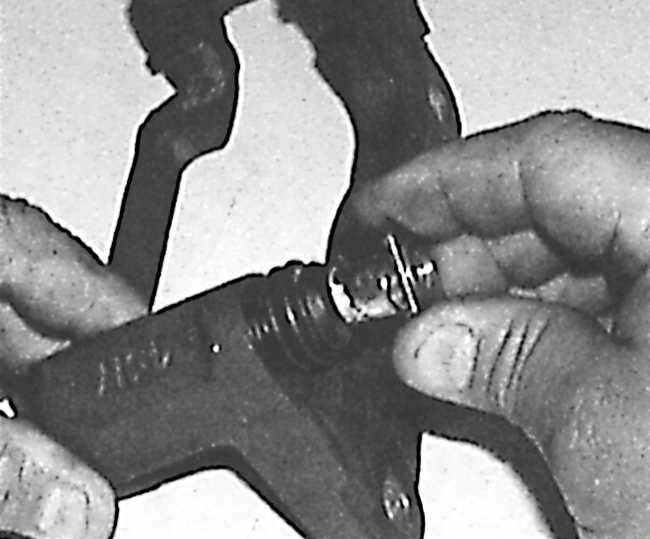

10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 10. Проверьте состояние направляющих пальцев и при наличии дефектов замените их.
10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 11. Проверьте состояние пылезащитных чехлов направляющих пальцев.

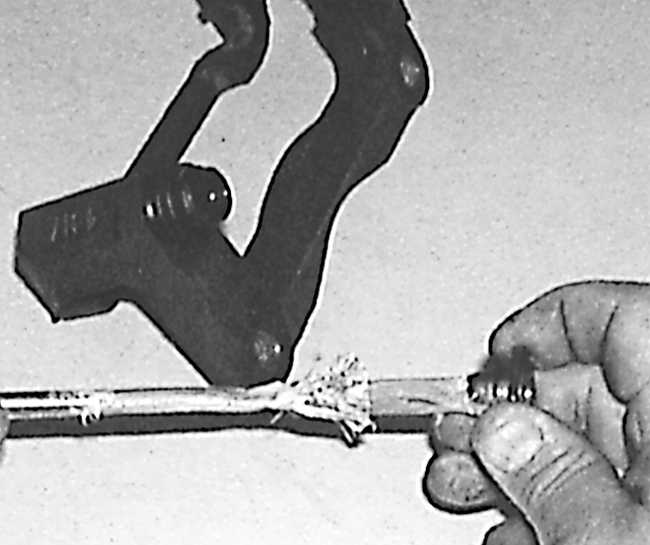

10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 12. Нанесите слой высокотемпературной смазки на направляющие пальцы.

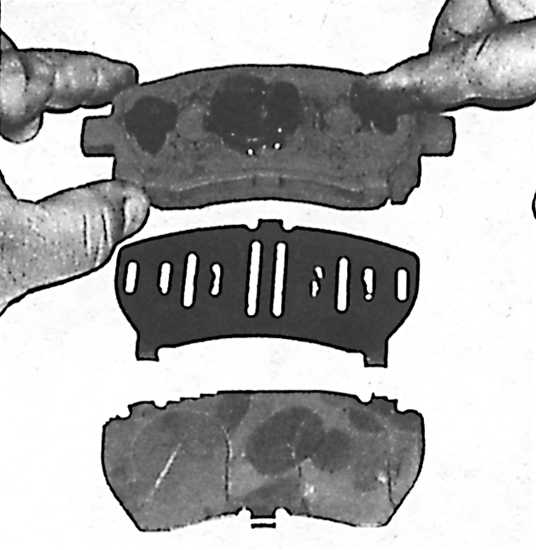

10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 13. На опорную поверхность новых тормозных колодок нанесите состав, препятствующий вибрации тормозных колодок.

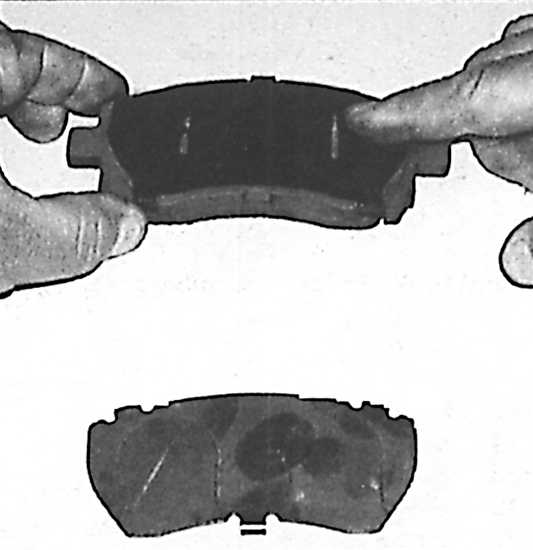

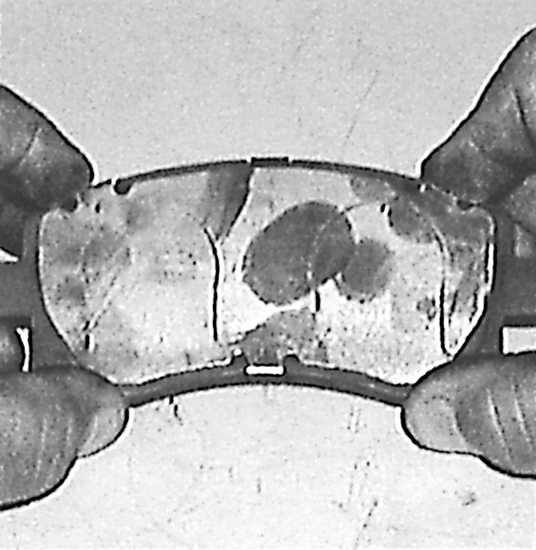

10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 14. Установите внутреннюю прокладку на тормозную колодку.
10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 15. Установите внешнюю прокладку на тормозную колодку.

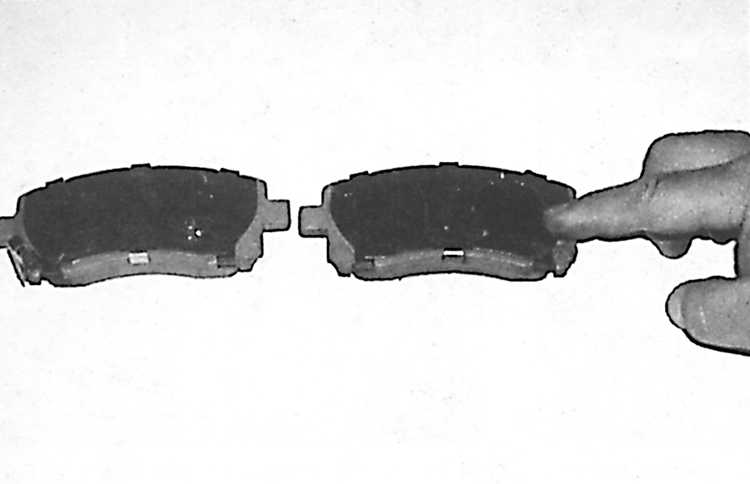

10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 16. Установите прокладку на внешнюю тормозную колодку и нанесите на прокладки слой средства, препятствующего вибрации тормозных колодок.
10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 17. Установите нижнюю пружину антидребезга.
10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 18. Установите верхнюю пружину антидребезга.

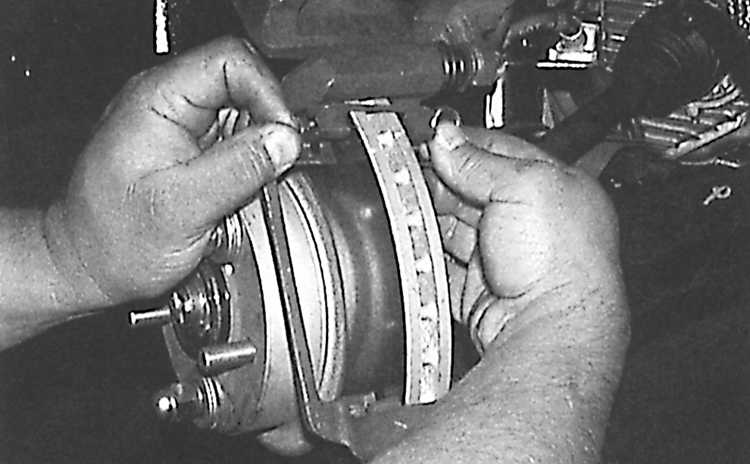

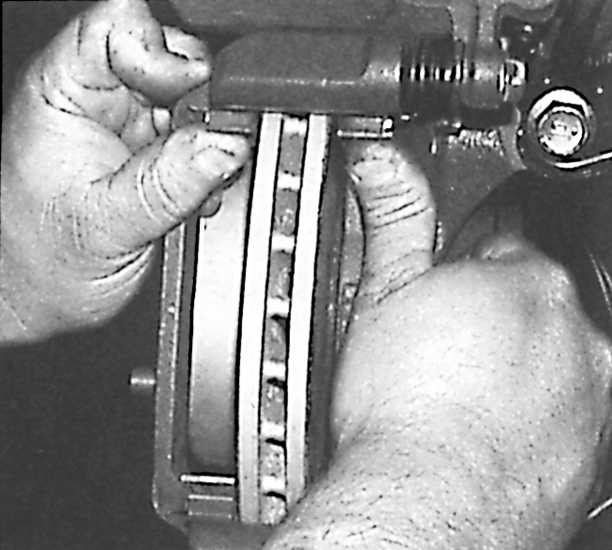

10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 19. Установите внешнюю и внутреннюю тормозные колодки.

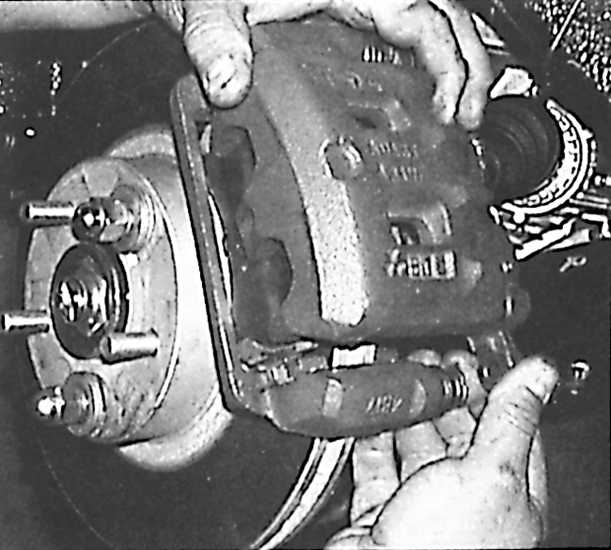

10.3 Замена тормозных колодок на дисковых тормозах Субару Легаси 1990-1998 г.в. 20. Установите суппорт и закрепите его болтами.
21. Замена задних тормозных колодок на дисковых тормозах производится аналогичным образом.
22. Несколько раз нажмите педаль тормоза, чтобы тормозные колодки прижались к тормозному диску. Проверьте уровень тормозной жидкости в бачке.
