5.9. Кожух воздушного фильтра
| ОБЩИЕ СВЕДЕНИЯ |
Воздушный фильтр
 |
| 1 – воздушный фильтр 2 – крышка воздушного фильтра 3 – скоба 4 – датчик потока воздуха 5 – фильтрующий элемент воздушного фильтра |
6 – прокладка 7 – резиновая опора 8 – прокладка 9 – кожух воздушного фильтра 10 – кронштейн 11 – уплотнительное кольцо |

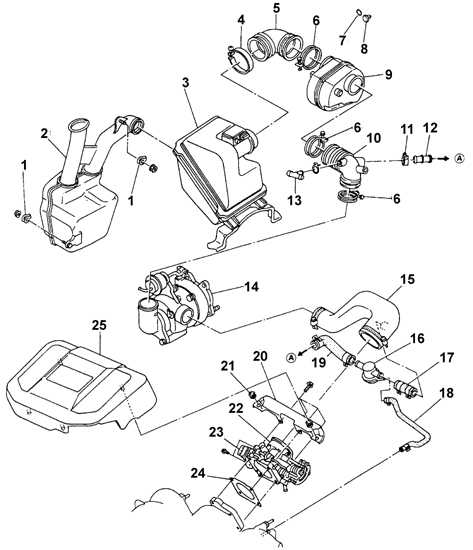

Воздушный фильтр двигателя с турбонагнетателем
 |
| 1 – прокладка 2 – резонатор 3 – воздушный фильтр 4 – хомут 5 – труба воздухозаборника 6 – хомут 7 – уплотнительное кольцо 8 – скоба 9 – камера резонатора 10 – вентиляционный шланг 11 – хомут 12 – шланг обводного клапана 13 – шланг клапана вентиляции картера |
14 – турбонагнетатель 15 – патрубок 16 – воздушный обводной клапан 17 – шланг к впускному каналу 18 – вакуумный шланг обводного клапана 19 – шланг 20 – прокладка 21 – подвеска кожуха коллектора 22 – дроссель 23 – датчик дросселя 24 – прокладка 25 – кожух коллектора |
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||
|
