5.8. Топливный бак
| ОБЩИЕ СВЕДЕНИЯ |

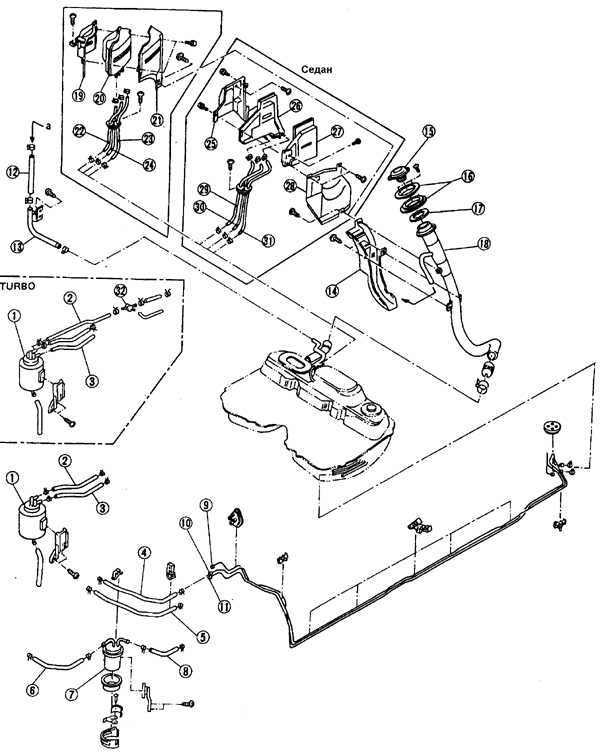

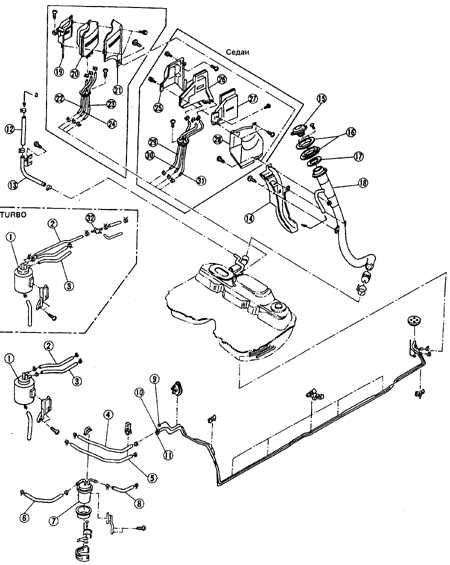

Топливный бак и сепаратор топлива на моделях 4WD
 |
| 1 – канистра 2 – шланг 3 – шланг 4 – шланг 5 – шланг 6 – подающий шланг 7 – топливный фильтр 8 – подающий шланг 9 – топливопровод 10 – возвратный топливопровод 11 – подающий топливопровд 12 – воздушный шланг 13 – воздушная трубка 14 – защитный кронштейн 15 – крышка топливозаливной горловины 16 – уплотнительные кольца 17 – прокладка |
18 – топливозаливная труба 19 – кронштейн 20 – сепаратор 21 – кронштейн 22 – шланг В 23 – шланг С 24 – шланг А 25 – кронштейн 26 – сепаратор 27 – кронштейн 28 – кожух 29 – шланг С 30 – шланг А 31 – шланг В 32 – вспомогательный регулирующий клапан очистки |

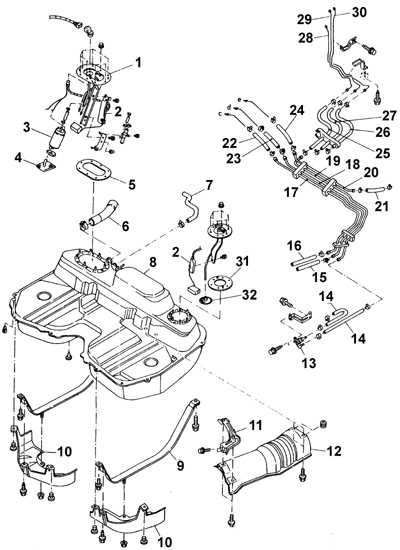

Топливный бак моделей 4WD (на моделях 2WD топливный бак аналогичен)
 |
| 1 – блок топливного насоса 2 – датчик уровня топлива 3 – топливный насос 4 – топливный фильтр 5 – прокладка 6 – шланг 7 – воздушный шланг 8 – резервуар 9 – крепежные ленты 10 – защита 11 – кронштейн 12 – кожух 13 – обратный клапан, 14 – шланг, 15 – подающий шланг 16 – возвратный шланг |
17 – возвратная труба 18 – подающая труба 19 – труба 20 – труба 21 – дополнительный подающий шланг 22 – возвратный шланг 23 – подающий шланг 24 – дополнительный подающий шланг 25 – шланг 26 – шланг вентиляции 27 – шланг вентиляции 28 – труба 29 – воздушная труба 30 – воздушная труба 31 – прокладка 32 – фильтр |

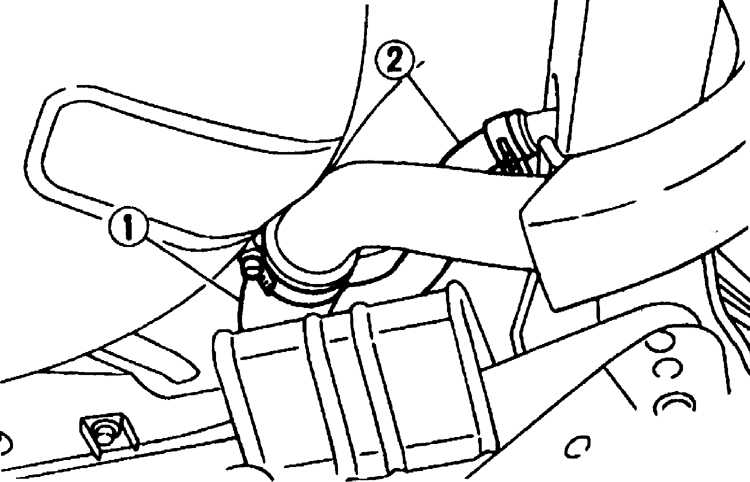

Крепление топливоналивной трубы и трубы вентиляции к топливному баку
 |
1 – топливнозаливныя труба 2 – труба вентиляции |
При снятии топливного бака уровень топлива в нем должен быть минимальным.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||||
|
