Субару Легаси. Отопление, вентиляция



Субару Легаси. Отопление, вентиляция

4. Отопление, вентиляция

4.1. Система охлаждения

4.1.1. Введение

ОБЩИЕ СВЕДЕНИЯ

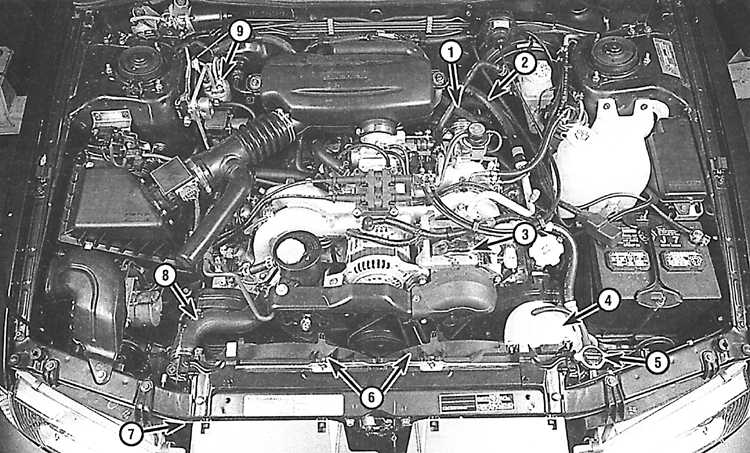

4.0 Отопление, вентиляция Субару Легаси 1990-1998 г.в.
1 – шланги отопителя
2 – шланг системы кондиционирования воздуха
3 – компрессор системы кондиционирования воздуха
4 – расширительный бачок
5 – пробка радиатора
6 – вентиляторы радиатора
7 – конденсатор системы кондиционирования воздуха
8 – верхний шланг радиатора
9 – рессивер/ осушитель

Система охлаждения герметичного типа включает насос, радиатор, расширительный бачок, электрический вентилятор радиатора и термостат. При запуске холодного двигателя охлаждающая жидкость циркулирует только вокруг двигателя. Нагретая охлаждающая жидкость проходит через радиатор отопителя и возвращается к водяному насосу. Поступление охлаждающей жидкости через радиатор закрыто, что обеспечивает закрытый термостат. Когда охлаждающая жидкость достигает предопределенной температуры, термостат открывается и горячая охлаждающая жидкость проходит через шланг к радиатору. Поскольку охлаждающая жидкость проходит через радиатор, то происходит ее охлаждение потоком встречного воздуха. Электрический вентилятор радиатора, установленный позади радиатора, управляется термическим датчиком. На моделях с системой кондиционирования воздуха устанавливается второй вентилятор радиатора. Дополнительно к обычному датчику указателя температуры охлаждающей жидкости установлены температурные датчики для обеспечения работы системы впрыска топлива и системы зажигания.
