| 1. Перед установкой
новых поршневых колец проверьте зазор в замке поршневого кольца. |
| 2. Расположите поршни и поршневые
кольца в соответствии с цилиндрами, в которых они будут работать. |
| 3. Установите поршневое кольцо в
канавку поршня. |
 |

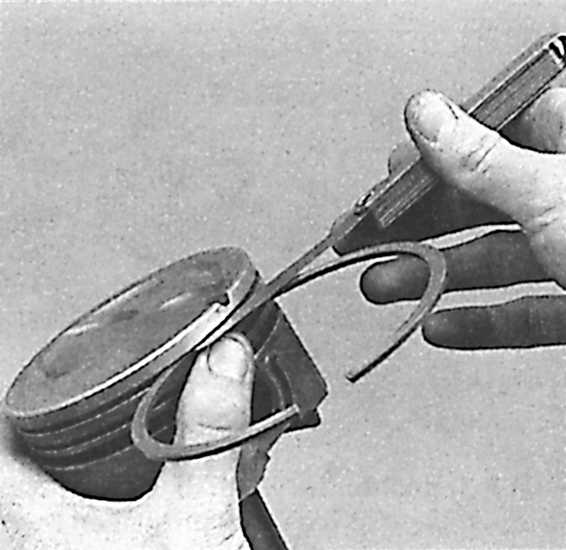

4. Лезвием щупа измерьте зазор
поршневого кольца в канавке поршня. |
| 5. Установите верхнее уплотнительное
кольцо в первый цилиндр и днищем поршня протолкните его в цилиндр
до основания цилиндра. |
 |

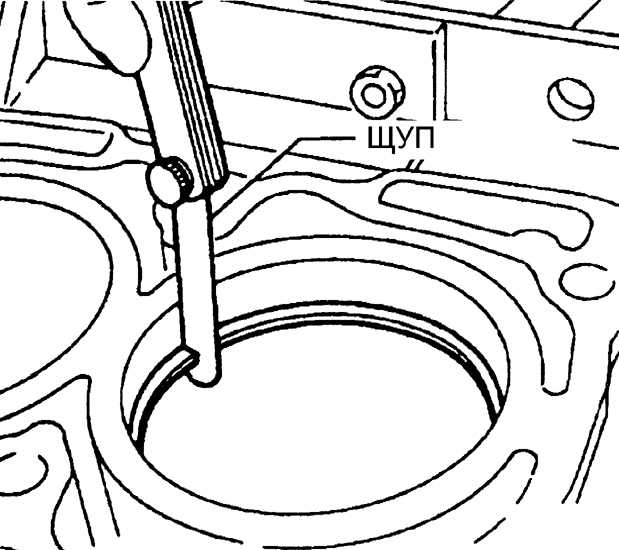

6. Используя щуп, измерьте зазор
в замке поршневого кольца. |
| 7. Повторите процесс измерения с
кольцом, установленным в верхней части цилиндра и сравните результаты
измерения с техническими требованиями. |
| 8. Повторите операцию проверки для
каждого кольца в первом цилиндре, затем для колец в остальных цилиндрах. |
| 9. Установите поршневые кольца на
поршни таким же образом, как и при снятии (см. рис.Расположение
поршневых колец на поршне). |
| 10. В первую очередь устанавливается
маслосъемное кольцо, которое состоит из трех отдельных элементов.
Установите расширитель маслосъемного кольца в канавку поршня, затем
последовательно установите верхнее и нижнее маслосъемные кольца. |

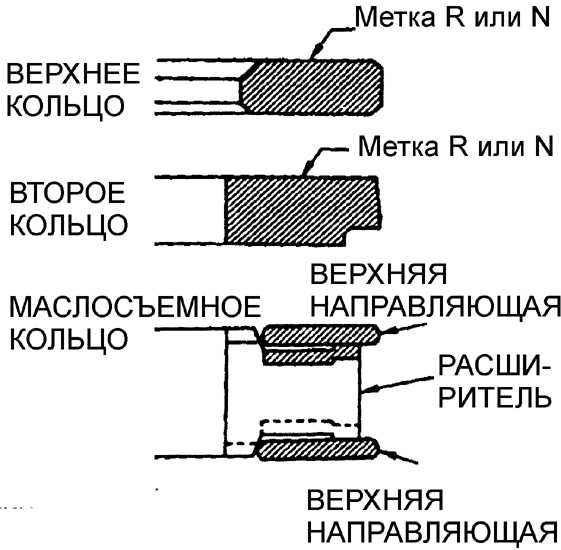

| 11. Установите компрессионное кольцо
№ 2 таким образом, чтобы метка на торце была направлена вверх (см.
рис. Расположение метки R или N на поршневом кольце). Не перепутайте первое
и второе компрессионные кольца, так как они имеют различный профиль. |
| 12. После установки поршневых колец
на поршне проверьте легкость перемещения поршневого кольца в канавке
поршня. |

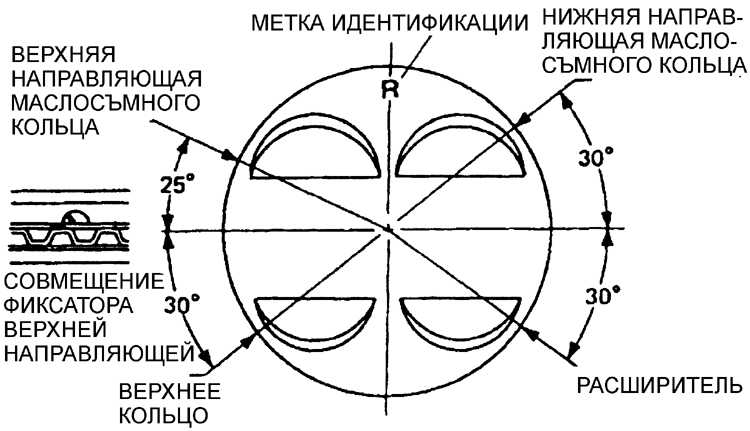

| 13. Установите замки поршневых колец
на поршне так, как показано на рис. Расположение
замков поршневых колец на поршне |
