КОмбИНАцИя пРИбОРОв

5-9

Кнопка

переключателя

режимов

дисплея

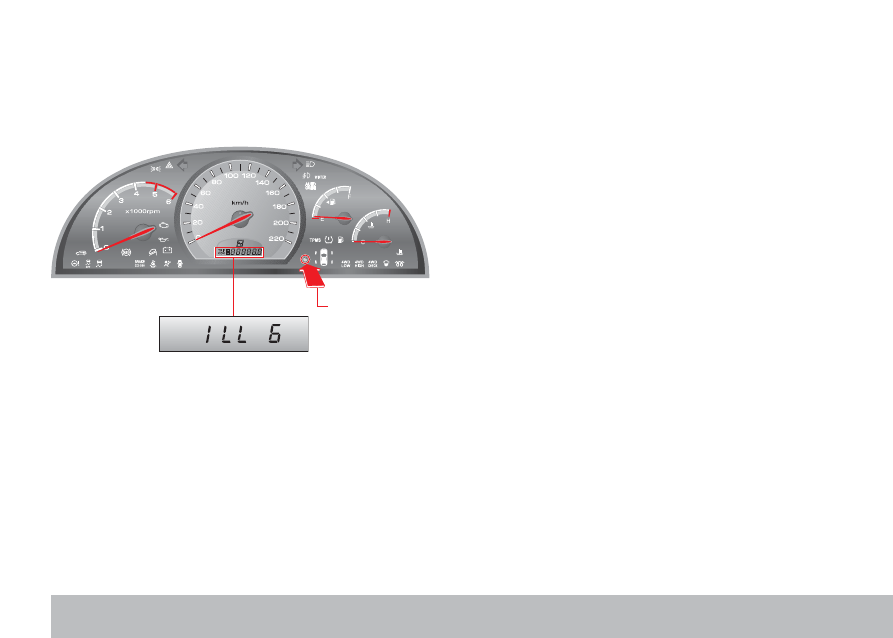

Для  регулировки  яркости  подсветки  комбинации  приборов

нажимайте  кнопку  выбора  режимов  до  тех  пор,  пока  на

ЖК-дисплее  не  появится  надпись  «ILL».  Затем,  чтобы

выбрать  режим  регулировки  яркости  подсветки,  нажмите

и  удерживайте  переключатель  режимов  дисплея  более

3  секунд.  В  данном  режиме  нажимайте  переключатель

реж имов  дис плея  до  тех  пор,  пока  не  будет  выбран

желаемый уровень яркости подсветки (ILL6 – ILL1).

РЕгУлИРОвКА яРКОСТИ пОДСвЕТКИ

КОмбИНАцИИ пРИбОРОв

(С АНТИблИКОвым СТЕКлОм)

КОмбИНАцИя пРИбОРОв

5-10

ИНДИКАцИя ДАвлЕНИя вОзДУхА  в  ШИНАх  (АвТОмОбИлИ С  СИСТЕмОй

КОНТРОля ДАвлЕНИя вОзДУхА в ШИНАх)*

Давление  воздуха  для  каждой  шины  отображается  на  ЖК-

дисплее в режиме «ODO» (см. рисунок).

ОСТОРОЖНО

Давление воздуха в шинах не будет отображаться некоторое

время  после  запуска  двигателя.  Давление  воздуха  в  шинах

будет  отображаться  спустя  несколько  минут  после  начала

движения.

Кнопка переключателя

режимов дисплея

Подождите не менее 10 сек.

или нажмите и удерживайте

переключатель режимов

дисплея более 1 сек.

Нажмите и удерживайте

переключатель режимов

дисплея более 1 сек.

Давление воздуха в

передних шинах

Давление воздуха в

задних шинах

Короткое нажатие

Короткое нажатие

КОмбИНАцИя пРИбОРОв

5-11

переключатель режимов

дисплея:
отображение давления воз-

духа в каждой шине

Система контроля давления в шинах

Система  контроля  давления  в  шинах  (TPMS),  установленная  на  вашем  автомобиле,  является  дополнительной  системой

обеспечения безопасности, которая информирует о том, что давление воздуха в одной или нескольких шинах значительно

ниже нормы.

СИСТЕмА КОНТРОля ДАвлЕНИя в ШИНАх (TPMS)*

блок  управления  системы контроля давления в  шинах

получает  данные  о  давлении  воздуха  и  температуре  от

каждого  модуля  и  выводит  эти  данные  на  комбинацию

приборов.

Нормальное давление воздуха в шинах: 2.2 бар или 32 psi.
Давление воздуха в шинах следует проверять на холодных

шинах  (приблиз.  18  °C),  когда  в  салоне  автомобиля  не

находятся пассажиры.

Колесный модуль

Колесный модуль

Блок управления

системы контро-

ля давления

в шинах

Дисплей давления

воздуха в шинах

(ед. изм.: psi)

Дисплей системы контроля дав-

ления в шинах
Если  какой-либо  из  индикаторов

загорается  желтым  цветом  или

мигает,  значит,  давление  воздуха

в соответствующей шине не соот-

ветствует норме.

КОмбИНАцИя пРИбОРОв

5-12

Кнопка переключателя режимов дисплея

Давление воздуха в шинах

Система  контроля  давления  в  шинах  начинает  определять  давление  воздуха  в

шинах спустя 10 минут после начала движения со скоростью более 20 км/ч. Если

система еще не готова к работе, на дисплее отображается значение «--».

Давление воздуха в передних шинах

Давление воздуха в задних шинах

Передняя левая

Передняя правая

Задняя левая

Задняя правая

ИНДИКАцИя ДАвлЕНИя вОзДУхА в ШИНАх

При  нажатии  и  удержании  переключателя

режимов  дисплея  более  1  сек.  в  режиме

«ODO» на дисплее отображается давление

воздуха в передних шинах.
Для  отображения  давления  воздуха  в

задних  шинах  коротко  нажмите  данный

переключатель еще раз.

Коротко нажмите переключатель

режимов дисплея

ОСТОРОЖНО



y

* Если автомобиль был неподвижен в течение более 20 минут после запуска двигателя, значение

давления воздуха в шинах на ЖК-дисплее отображено быть не может. Чтобы перезапустить систему

контроля давления в шинах, совершите поездку в течение 10 минут на скорости не менее 20 км/ч.



y

* Давление воздуха в шинах, отображаемое на ЖК-дисплее, может отличаться в зависимости от

внешних факторов, таких как условия движения или количество людей в автомобиле.
