КОмбИНАцИя пРИбОРОв

5-5

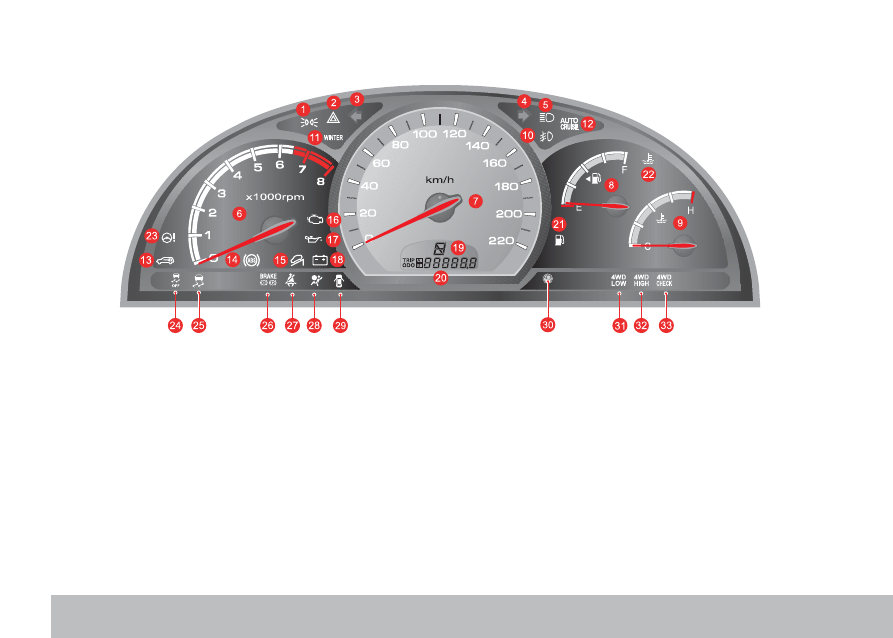

1.  Индикатор включения габаритных огней

2. Контрольная  лампа  аварийной  сигна-

лизации

3. Индикатор левого указателя поворота

4. Индикатор правого указателя поворота

5. Индикатор активации дальнего света

6. Тахометр

7.  Спидометр

8. Указатель уровня топлива

9. Указатель  температуры  охлаждающей

жидкости

10. Индикатор  активации  противотуман-

ных фар

11.  Индикатор активации зимнего режима

12. Контрольная  лампа  системы  круиз-

контроля

13. Контрольная  лампа  системы  иммоби-

лайзера

14. Контрольная лампа ABS

15. Контрольная лампа системы HDC

16. Контрольная  лампа  «Проверь  двига-

тель»

17.  Контрольная лампа давления моторно-

го масла

18. Контрольная  лампа  системы  зарядки

аккумуляторной батареи

19. Индикация включенной передачи

20. Одометр/счетчик поездки

21.  Контрольная  лампа  низкого  уровня  то-

плива

22.  Контрольная лампа перегрева двигателя

23. Контрольная лампа системы SSPS

24. Индикатор отключения системы ESP

25. Контрольная лампа системы ESP

26. Контрольная лампа тормозной системы

27.  Контрольная  лампа  «Пристегните  ре-

мень» (сиденье водителя)

28. Контрольная  лампа  системы  подушек

безопасности

29. Контрольная лампа «Закройте двери»

30. Кнопка  переключателя  режимов  дис-

плея

31.  Контрольная лампа «4WD LOW»

32. Контрольная лампа «4WD HIGH»

33. Контрольная лампа «4WD CHECK»

в ОбычНОм ИСпОлНЕНИИ

КОмбИНАцИя пРИбОРОв

5-6

Тахометр  показывает  скорость  вращения  коленчатого  вала

двигателя  в  оборотах  в  минуту.  Для  определения  числа

оборотов отображаемое значение необходимо умножить на

1000.

вНИмАНИЕ

Не  допускайте  превышения  допустимого  значения  числа

оборотов, когда стрелка указателя перемещается в красный

сектор.

ТАхОмЕТР

Дизельный двигатель

бензиновый двигатель

вАЖНО

СпИДОмЕТР

Спидометр  показывает  скорость  движения  автомобиля  в

километрах в час (км/ч) или милях в час (миль/ч).

вНИмАНИЕ

Работа  двигателя  на  слушком  высоких  оборотах  может

привести к выходу его из строя. Не допускайте превышения

допустимого значения числа оборотов, когда стрелка указателя

перемещается в красный сектор.

Спидометр – КМ/Ч

Спидометр – МИЛЬ/Ч (КМ/Ч)

КРАСНЫЙ СЕКТОР

КРАСНЫЙ СЕКТОР

КРАСНАЯ ЗОНА

(ТОЛЬКО ДЛЯ GCC)

КОмбИНАцИя пРИбОРОв

5-7

УКАзАТЕль УРОвНя ТОплИвА

Данный указатель показывает уровень топлива в топливном

баке.  Заполняйте  топливный  бак  до  того,  как  указатель
опустится в положение



«Е»

.

УКАзАТЕль ТЕмпЕРАТУРы

ОхлАЖДАющЕй ЖИДКОСТИ

Данный  указатель  показывает  температуру  охлаждающей

жидкости двигателя.

ОСТОРОЖНО

При  определенных  условиях  может  происходить  перегрев

двигателя:



y

если  стрелка  указателя  достигла  красного  сектора,

остановите автомобиль;



y

дайте двигателю остыть;

  если двигатель перегрелся, продолжение движения может

привести к серьезным повреждениям двигателя.

КОмбИНАцИя пРИбОРОв

5-8

ЖК-ДИСплЕй

Дисплей показаний одометра и счетчиков поездок

Каждый раз при кратковременном нажатии кнопки переключателя TRIP/RESET, расположенной в центре панели, индикации

дисплея будет меняться. Для сброса показаний счетчика поездки нажмите и удерживайте кнопку переключателя.

Положения рычага селектора

(P, R, N, D, 5, 4, 3, 2, 1) – 5- ступ. АКП
(P, R, N, D, 6, 5, 4, 3, 2, 1) – 6-ступ. АКП

Кнопка переклю-

чателя режимов

дисплея

Общий пробег
Единицы измерения:

0–999999 км

Счетчик частичного

пробега A
Единицы измерения:

0,0–999,9 км

Счетчик частичного

пробега B
Единицы измерения:

0–9999 км

Режим регулировки

яркости подсветки

Индикация включенной передачи

Данный  индикатор  отображает  положение  рычага

селектора и включенную в текущий момент передачу.
