SsangYong Korando II (1996-2006 year). Service manual - part 71

DAEWOO MY_2000

SECTION 1

ENGINE

SECTION 1A2 (M161 ENGINE)

GENERAL ENGINE INFORMATION

TABLE OF CONTENTS

Specifications

1A2--2

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Engine Specifications

1A2--2

. . . . . . . . . . . . . . . . . . . . .

Component Locator

1A2--3

. . . . . . . . . . . . . . . . . . . . . . .

Front View

1A2--3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Side View

1A2--4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Performance Curve

1A2--5

. . . . . . . . . . . . . . . . . . . . . . . .

E23 Engine

1A2--5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

E20 Engine

1A2--6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Diagnosis

1A2--7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Oil Leak Diagnosis

1A2--7

. . . . . . . . . . . . . . . . . . . . . . . .

Engine Cranking At The

Front of Crankshaft

1A2--8

. . . . . . . . . . . . . . . . . . . . .

Compression Pressure Test

1A2--9

. . . . . . . . . . . . . . .

Cylinder Pressure Leakage Test

1A2--11

. . . . . . . . . . .

General Information

1A2--13

. . . . . . . . . . . . . . . . . . . . . .

Cleanliness and Care

1A2--13

. . . . . . . . . . . . . . . . . . . .

On--Engine Service

1A2--13

. . . . . . . . . . . . . . . . . . . . . .

GENERAL ENGINE INFORMATION 1A2 -- 11

DAEWOO MY_2000

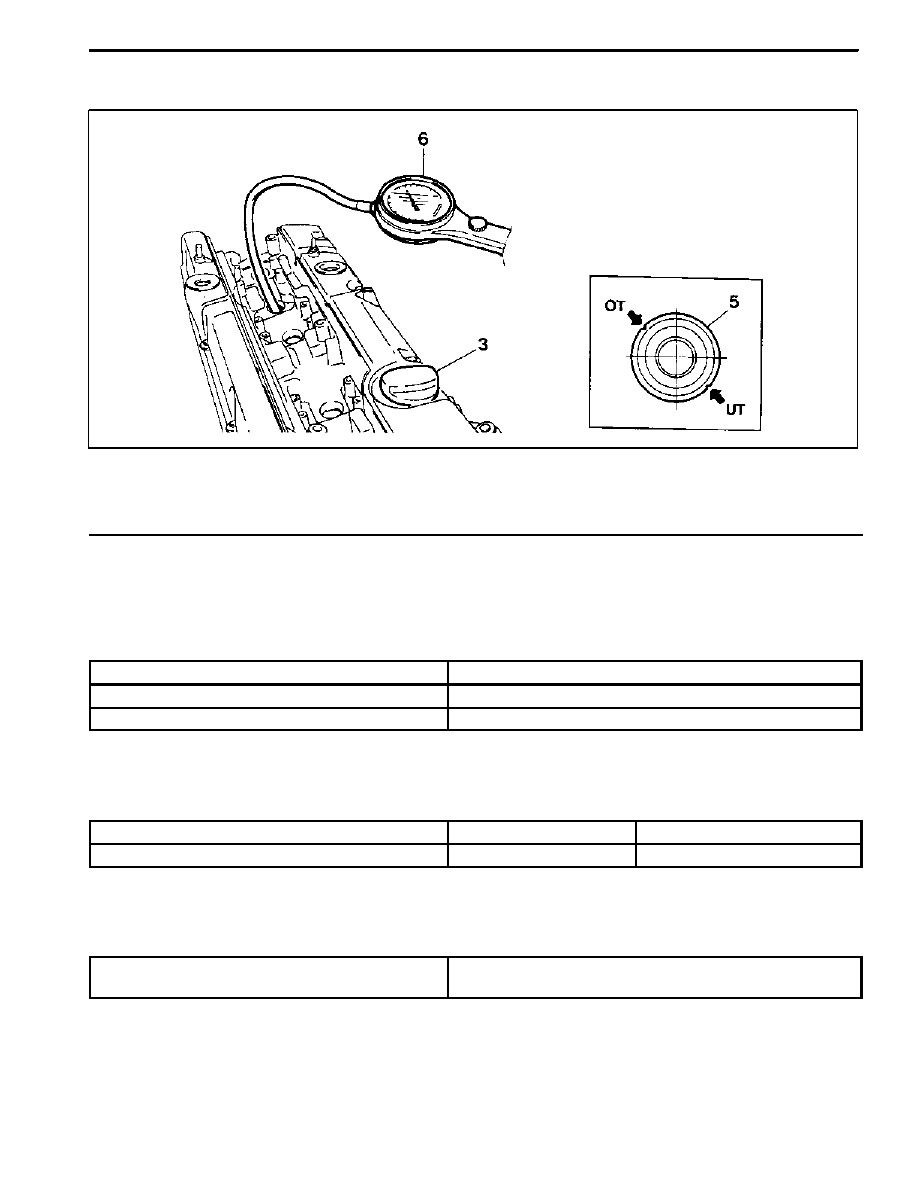

CYLINDER PRESSURE LEAKAGE TEST

3 Engine Oil Filler Cap

5 Vibration Damper

6 Cylinder Pressure Leakage Tester with

Connecting Hose

Permissible Pressure Leakage

At Whole Engine

Max. 25 %

At Valve and Cylinder Head Gasket

Max. 10 %

At Piston and Piston Ring

Max. 20 %

Cylinder Number By Mark On Vibration Damper At TDC

TDC Mark

OT (TDC)

UT (BDC : 180°)

Cylinder Number

1, 4

2, 3

Universal Tool

Cylinder Pressure Leakage Tester

Bosch, EFAW 210A

Sun, CLT 228

1A2 -- 12 GENERAL ENGINE INFORMATION

DAEWOO MY_2000

Leakage Test

1. Warm the engine up to normal operating tempera-

ture.

2. Disconnect the negative battery cable.
3. Remove the spark plugs.
4. Check the coolant level by opening the coolant

surge tank cap and replenish if insufficient.

5. Open the engine oil filler cap.
6. Connect the tester to air pressure line and adjust the

scale of tester.

7. Install the connecting hose to spark plug hole.

YAA1A2080

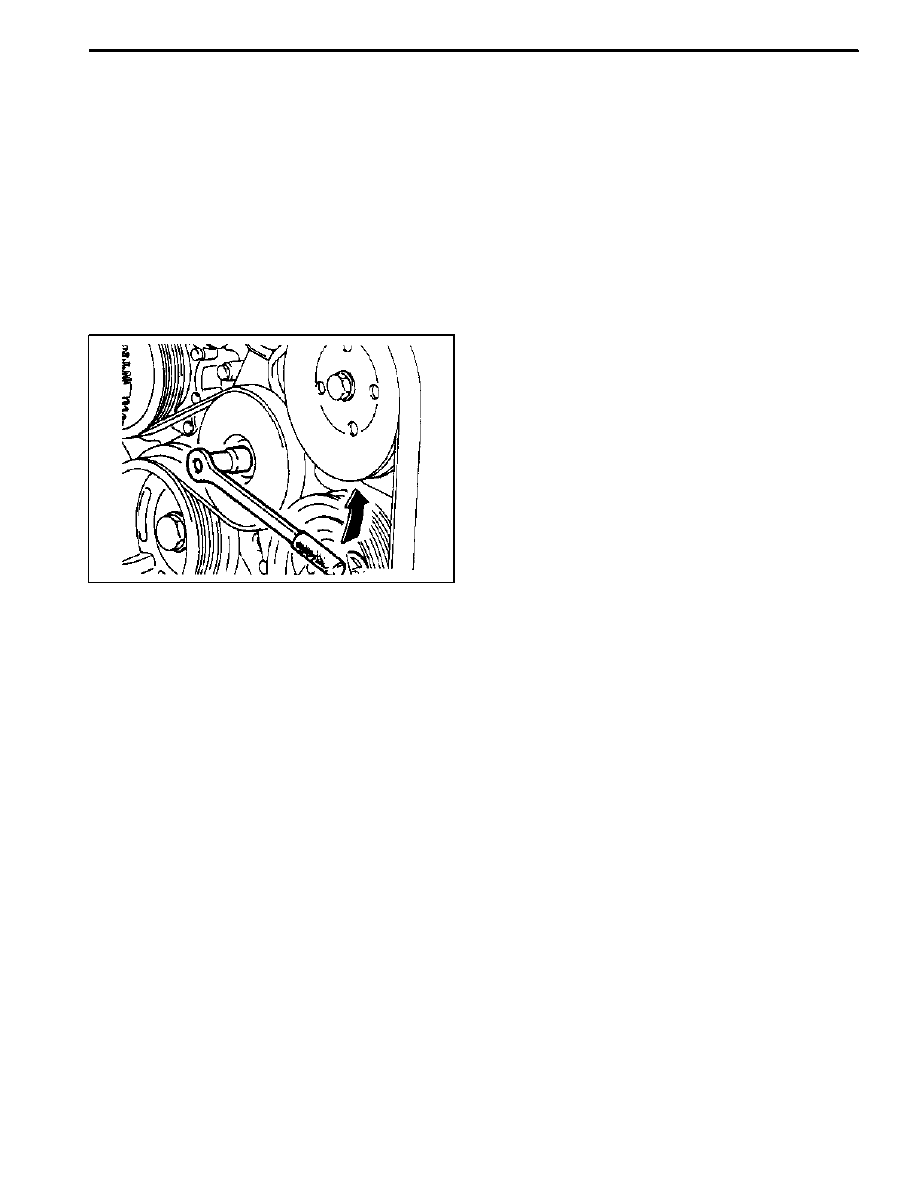

8. Position the piston of No.1 cylinder at TDC by rotat-

ing the crankshaft.

9. Connect the connecting hose to tester and measure

the leakage volume after blowing up compressed

air.

Notice: Measure the leakage volume in the completely

opening condition of throttle valve by pulling the accel-

eration cable.
10. Perform the pressure test according to the firing or-

der.

Notice: Firing Order : 1 -- 3 -- 4 -- 2
11. Compare the leakage pressure with the specifica-

tions.

GENERAL ENGINE INFORMATION 1A2 -- 13

DAEWOO MY_2000

GENERAL INFORMATION

CLEANLINESS AND CARE

An automobile engine is a combination of many ma-

chined, honed, polished and lapped surfaces with toler-

ances that are measured in the ten-thousandths of an

inch. When any internal engine parts are serviced, care

and cleanliness are important. A liberal coating of enigne

oil should be applied to friction areas during assembly, to

protect and lubricate the surfaces on initial operation.

Proper cleaning and protection of machined surfaces and

friction areas is part of the repair procedure. This is con-

sidered standard shop practice even if not specifically

stated.

Whenever valve train components are removed for ser-

vice, they should be kept in order. They should be

installed in the same locations, and with the same mating

surfaces, as when they were removed.
Battery cables should be disconnected before any major

work is performed on the engine. Failure to disconnect

cables may result in damage to wire harness or other

electrical parts.

ON-ENGINE SERVICE

Caution: Disconnect the negative battery cable be-

fore removing or installing any electrical unit, or

when a tool or equipment could easily come in con-

tact with exposed electrical terminals. Disconnect-

ing this cable will help prevent personal injury and

damage to the vehicle. The ignition must also be in

LOCK unless otherwise noted.
Notice: Any time the air cleaner is removed, the intake

opening should be covered. This will protect against ac-

cidental entrance of foreign material, which could follow

the intake passage into the cylinder and cause exten-

sive damage when the engine is started.
