1G1 -- 6 M162 ENGINE INTAKE & EXHAUST

DAEWOO MY_2000

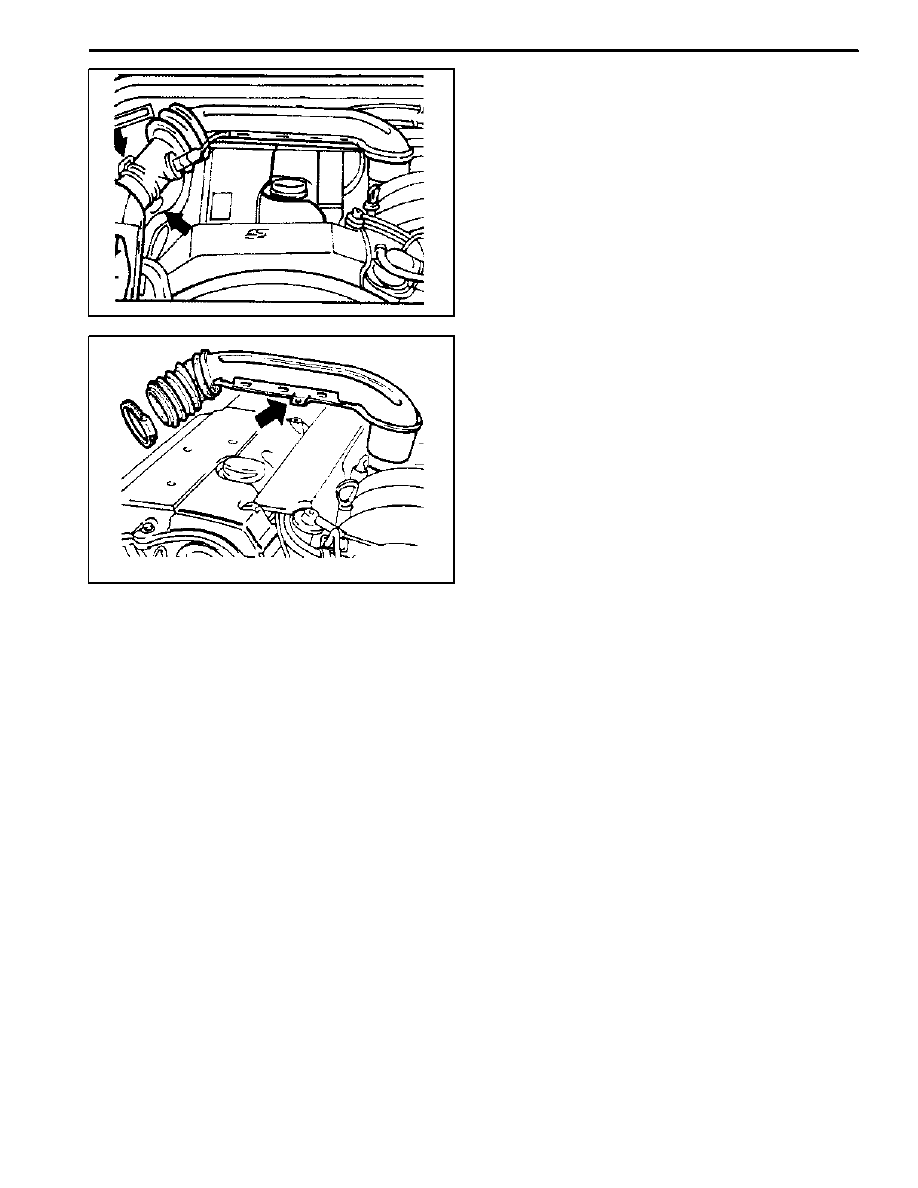

Removal & Installation Procedure

1. Remove the clamp (1) and disconnect the HFM sen-

sor.

2. Remove the nut (3) (arrow).

3. Remove the clamp (4).
4. Remove the intake air duct (5) carefully.

Installation Notice
Exactly seat the pin of intake air duct onto the crank-

case ventilation rubber mount.

5. Installation should follow the removal procedure in

the reverse order.

M162 ENGINE INTAKE & EXHAUST 1G1 -- 7

DAEWOO MY_2000

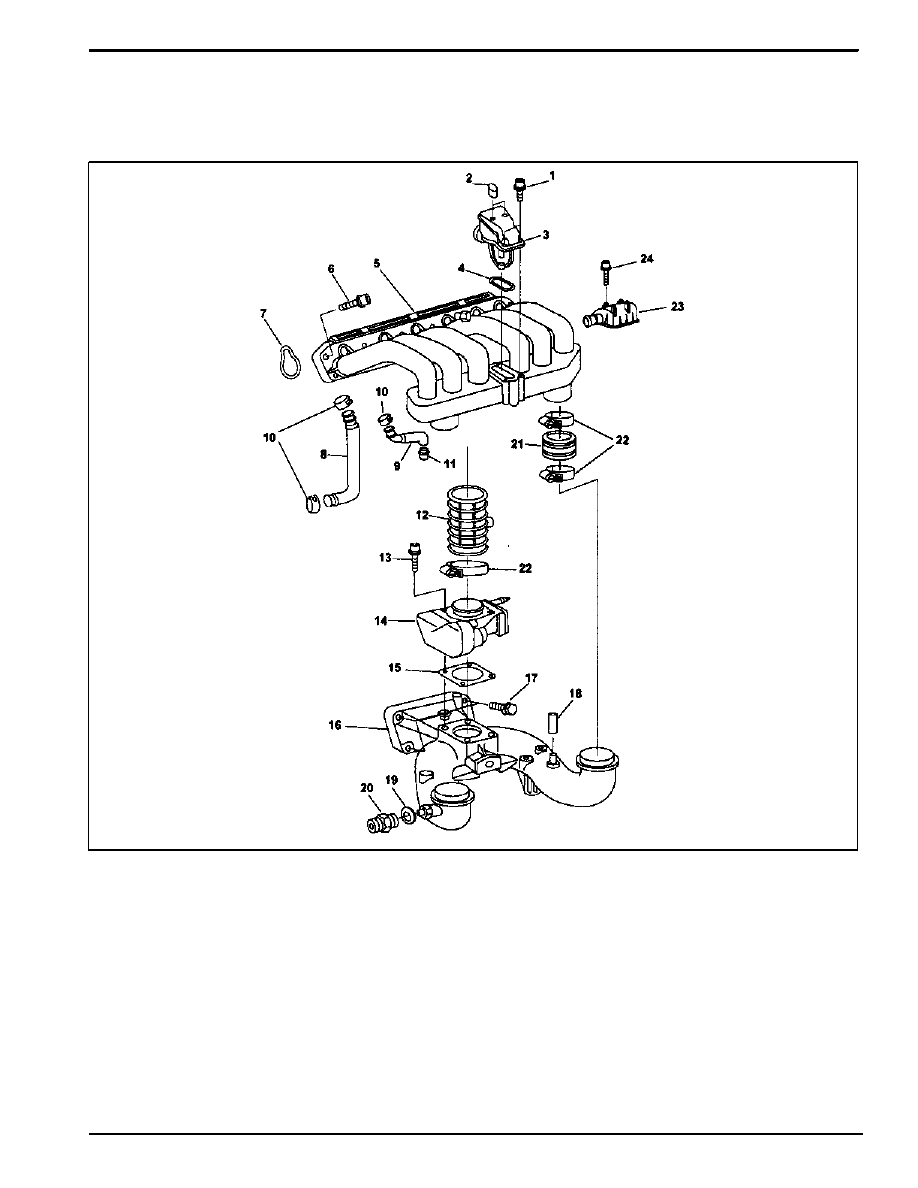

INTAKE MANIFOLD

Preceding Work: Removal of fuel rail

Removal of battery

Removal of canister

1 Bolt (M6 X 40, 4 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

2 Softcap

3 Resonance Flap

4 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . .

5 Upper Intake Manifold

6 Bolt (M8 x 50, 9 pieces)

22.5--27.5 NSm (16.6--20.3 lb-ft)

. . . . . . . . . . . . .

7 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . .

8 Blow--by Hose

9 Blow--by Hose

10 Clamp

11 Blow--by Nipple

12 Inlet Air Housing

13 Bolt (M6 x 40, 4 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

14 Throttle Body -- Electric

15 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . .

16 Lower Intake Manifold

17 Bolt (M8 x 40, 4 pieces)

22.5--27.5 NSm (16.6--20.3 lb-ft)

. . . . . . . . . . . . .

18 Nipple

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

19 Seal Ring

20 Connection House

21 Clamp

22 Noise Damper Assembly

23 Tapping Screw

1G1 -- 8 M162 ENGINE INTAKE & EXHAUST

DAEWOO MY_2000

Removal & Installation Procedure

D

Upper Intake Manifold

1. Disconnect the vacuum hose (8,9).
2. Loosen the clip (22).
3. Disconnect the resonance flap connector.
4. Remove the upper intake manifold (5) after unscrew-

ing the bolt (6).
Installation Notice

Tightening Torque

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

Notice: Check the gasket and replace it if necessary.
5. Installation should follow the removal procedure in

the reverse order.

D

Lower Intake Manifold
Preceding work : removal of upper intake manifold

1. Remove the hose of brake booster vacuum line and

idle speed connector.

2. Disconnect the hot water inlet pipe from the bottom of

lower intake manifold.

3. Unscrew the bolt (17) and remove the lower intake

manifold (16).
Installation Notice

Tightening Torque

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

4. Start the engine and check for leaks at each connec-

tion part.

M162 ENGINE INTAKE & EXHAUST 1G1 -- 9

DAEWOO MY_2000

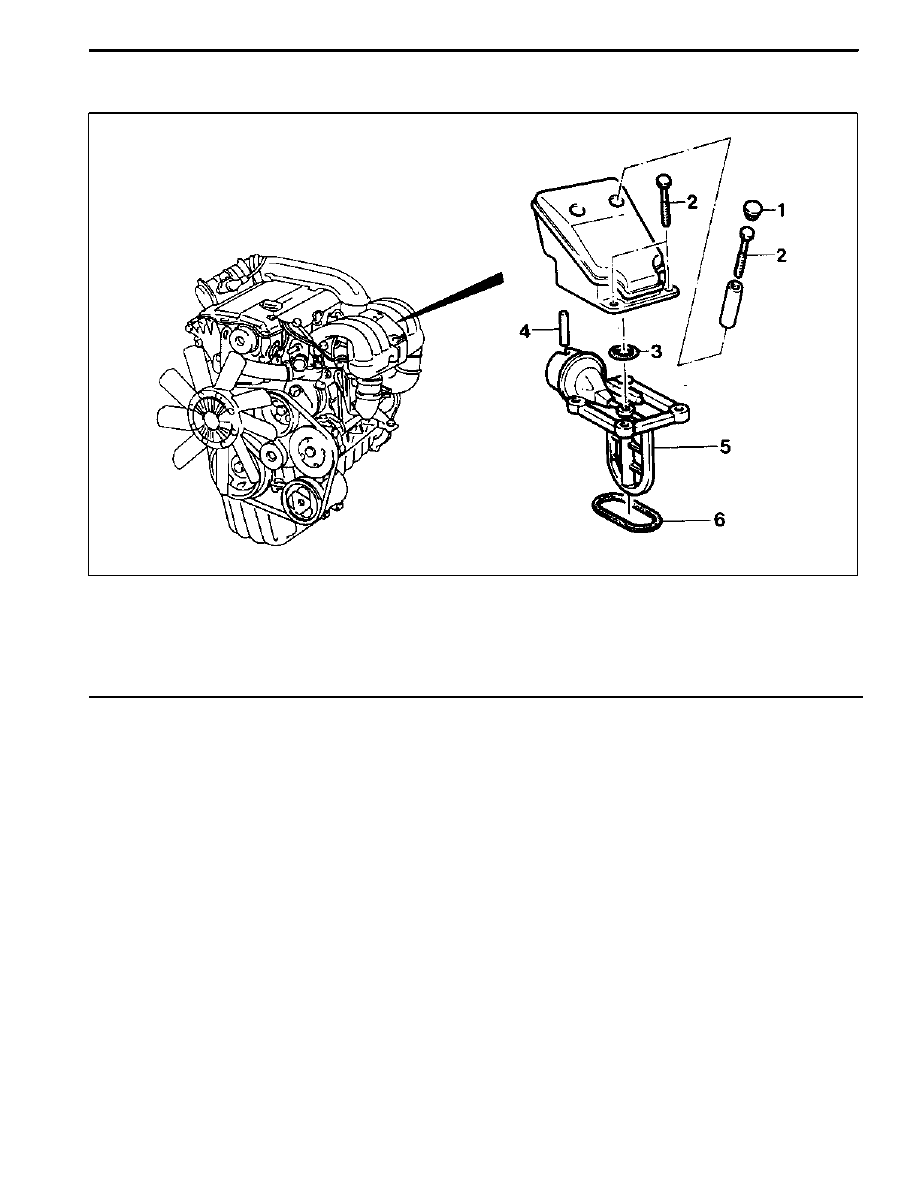

RESONANCE FLAP

1 Soft Cap (2)

2 Bolt (M6 x 25, 4 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

3 O--ring

4 Vacuum Hose

5 Resonance Flap

6 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Removal & Installation Procedure

1. Remove the 2 soft caps (1).
2. Remove the upper resonance flap coupling after re-

moving 4 bolts (2).

Notice: Connect carefully the vacuum hose (4) for

installation.
3. Check the O--ring (3) and replace it if necessary.
4. Remove the lower resonance flap (5).
5. Replace the gasket (6).
6. Installation should follow the removal procedure in

the reverse order.
