Шкода Октавия. Разборка и сборка рычага переключения передач



Шкода Октавия. Разборка и сборка рычага переключения передач

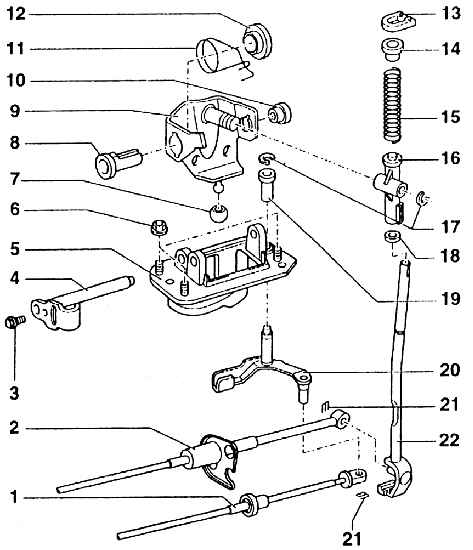

Рычаг переключения передач

5.3.5 Разборка и сборка рычага переключения передач Skoda Octavia

1 – тросовый привод устройства преселективного управления переключением передач (на коленчатом рычаге преселективного управления переключением передач);
2 – тросовый привод переключения передач (на рычаге переключения передач);
3 – винт с шестигранной головкой, 15 Нм (для болта кронштейна крепления);
4 – болт;
5 – кронштейн крепления;
6 – самоконтрящаяся гайка, 25 Нм (для кронштейна крепления на кожухе привода переключения передач);
7 – колпачок;
8 – втулка;
9 – корпус устройства преселективного управления переключением передач (после сборки укомплектованного рычага переключения передач установить в кронштейне крепления);
10 – втулка;
11 – пружина;
12 – направляющая гильза (всунуть во втулку, поз. 8);
13 – предохранительная шайба;
14 – распорная втулка;
15 – нажимная пружина;
16 – направляющая рычага переключения передач;
17 – стопорное кольцо;
18 – амортизирующая шайба;
19 – втулка подшипника (одно единственное положение для сборки);
20 – коленчатый рычаг преселективного управления переключением передач;
21 – шплинт;
22 – рычаг переключения передач
