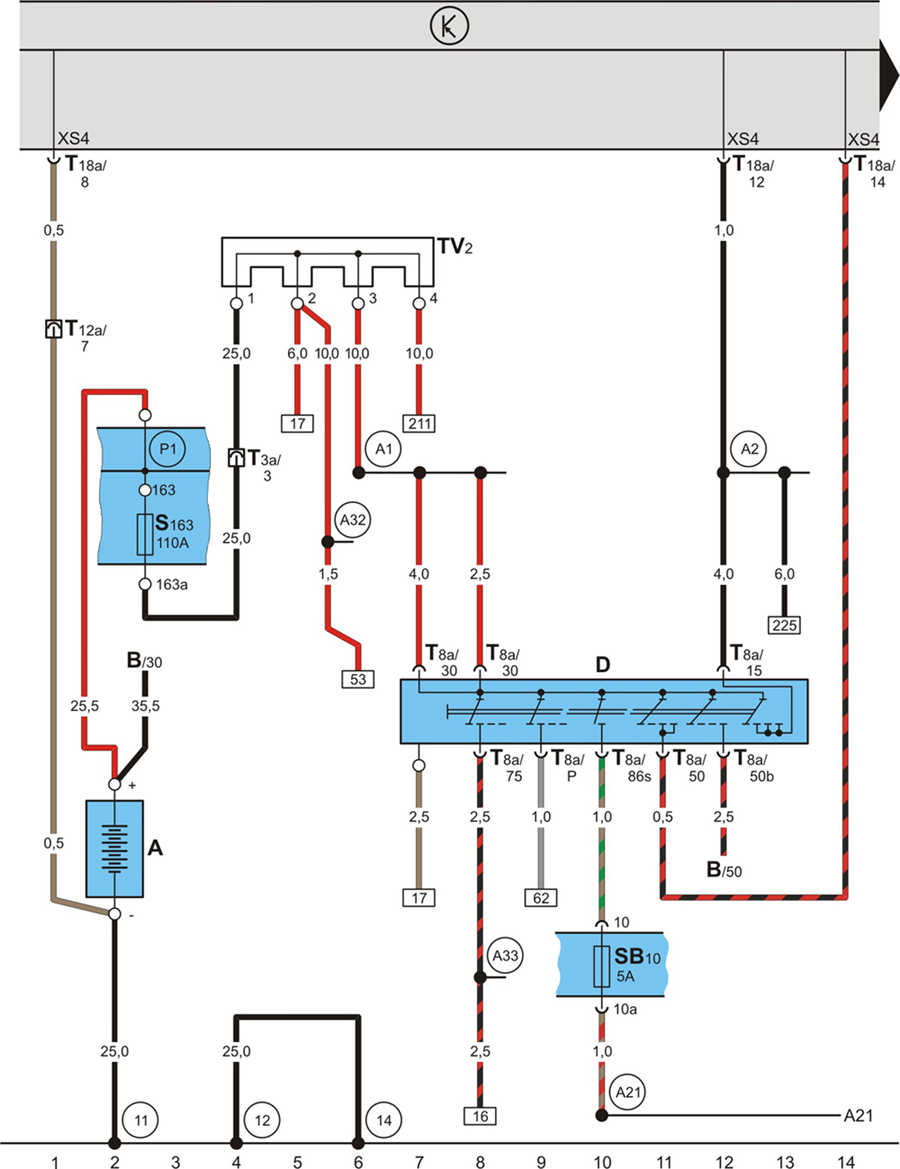

Шкода Фабия элетросхема - Аккумуляторная батарея, выключатель зажигания, дополнительный блок предохранителей на аккумуляторной батарее, блок предохранителей - Cхемы электрооборудования автомобиля Шкода Фабия 2000-2007 года















12.2.1  Cхемы электрооборудования автомобиля Шкода Фабия 2000-2007 года Skoda Fabia
