1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
|
2. Слейте
жидкость из системы охлаждения двигателя или
пережмите отводящий 1 и подводящий 2 (см. рис. Подсоединение
шлангов к радиатору отопителя) шланги
радиатора отопителя (если радиатор отопителя
снимают для замены, необходимо слить жидкость). |
|
3. Со
стороны моторного отсека промаркируйте положение
патрубка 4 радиатора отопителя и отверните болт
5 его крепления. Выньте патрубок и вместе со
шлангами отложите в сторону. |
|
4. Заглушите
отверстия в радиаторе отопителя. |
|
5. Снимите
напольную консоль. |
|
6. Снимите
панель приборов (см. подраздел
11.6). |
|
7. Снимите
воздуховод 24 (см. рис. Элементы
отопителя) обдува ветрового стекла. |
|
8. Снимите
воздуходув 6 центральных сопел. |
|

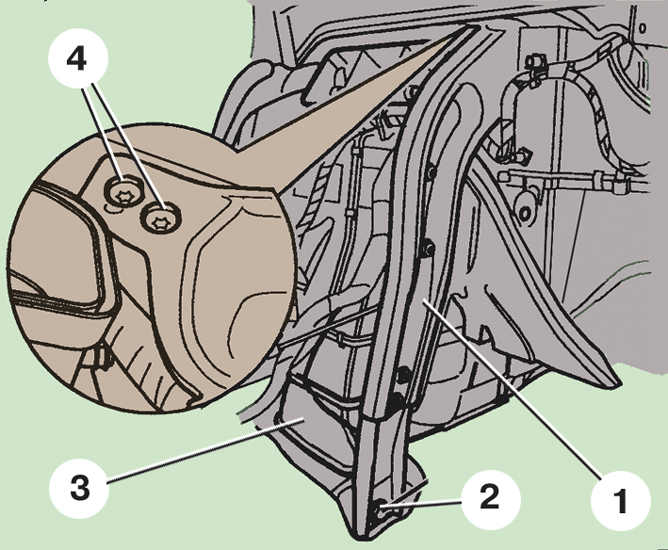

9. Отсоедините
жгут проводов от опоры 1 (см. рис. Снятие
правой опоры кронштейна панели приборов)
кронштейна панели приборов и «массовый» провод. |
|
10. Отверните
два верхних 4 и один нижний 2 болт крепления и
снимите правую опору 1 кронштейна панели
приборов. |
|
11. Снимите
переходник 3 нижнего воздуховода. |
|
12. Отсоедините
колодку 4 (см. рис. Снятие
вентилятора отопителя) с проводами от
вентилятора отопителя. |
|
13. Снимите
панель управления отопителем, отсоединив от него
колодку с проводами и тросы привода (см. подраздел
11.8.7). |
|

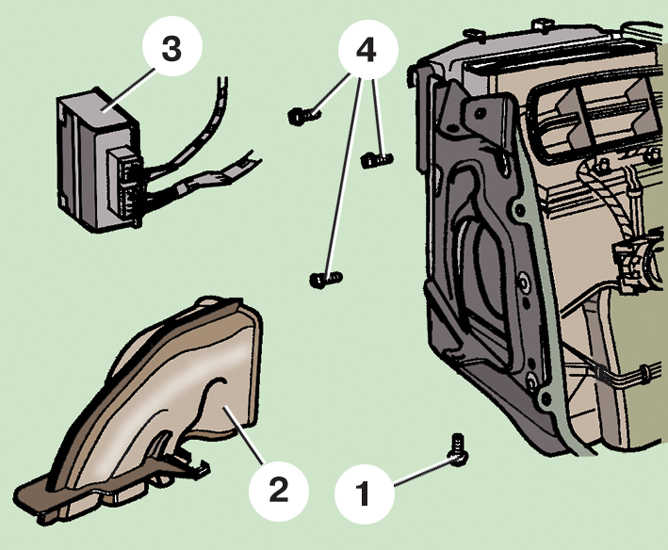

14. Отверните
болт 1 (см. рис. Крепление
воздуховода обдува ног водителя)
крепления и снимите воздуховод 2 обдува ног
водителя. |
|
15. Сдвиньте
вверх кронштейн крепления и снимите его с блоком
3 управления системы «Комфорт» (если он
установлен) с кожуха отопителя. |
|
16. На
моделях с электронагревательным элементом 2 (см.
рис. Радиатор
отопителя) отсоедините колодку 11 с
проводами от жгута с левой стороны отопителя и
«массовый» провод 10. |
|
17. Отверните
три болта 4 (см. рис. Крепление
воздуховода обдува ног водителя)
крепления отопителя с левой стороны. |
|

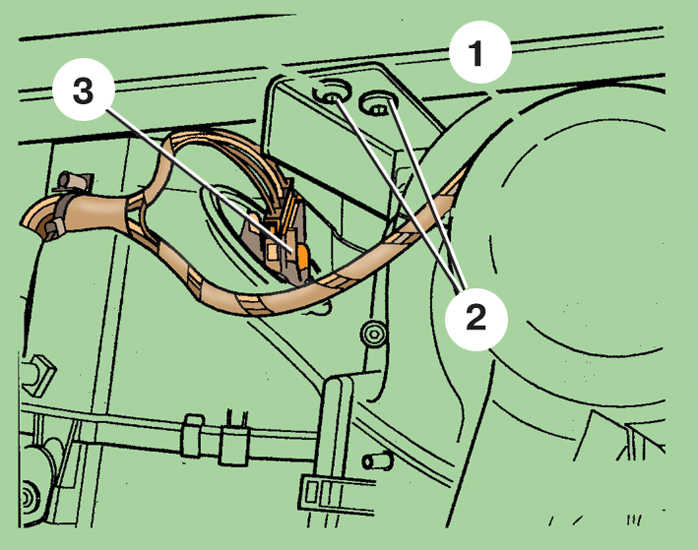

18. Отсоедините
колодку 3 (см. рис. Крепление
отопителя с правой стороны) от
дополнительного резистора отопителя. |
|
19. Отверните
два болта 2 крепления отопителя с правой
стороны. |
|
20. Снимите
отопитель с автомобиля. |
|
21. Установите
отопитель в обратном порядке. Перед установкой
панели приборов проверьте правильность работы
отопителя. Установите патрубки в соответствии с
ранее сделанной маркировкой, плотно вставив их в
уплотнитель на щите передка. |
|
22. Проверьте
уровень и при необходимости долейте охлаждающую
жидкость (при замене радиатора отопителя залейте
новую жидкость в систему охлаждения двигателя). |
