Шкода Фабия. Снятие и установка динамиков

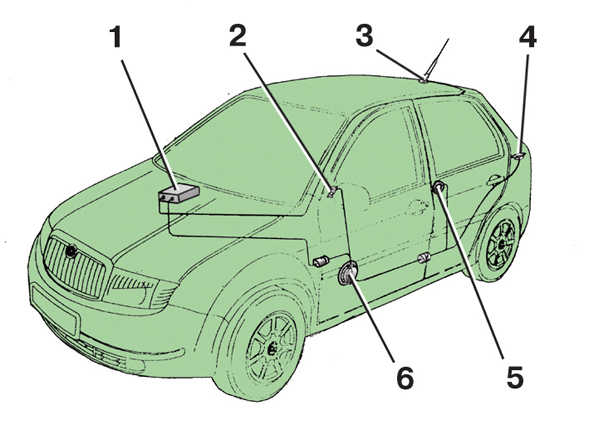

Схема установки радиооборудования

1 – радиоприемник;
2 – передний высокочастотный динамик;
3 – антенна;
4 – задний низкочастотный динамик;
5 – задний высокочастотный
динамик;
6 – передний низкочастотный
динамик

ПЕРЕДНИЙ НИЗКОЧАСТОТНЫЙ ДИНАМИК

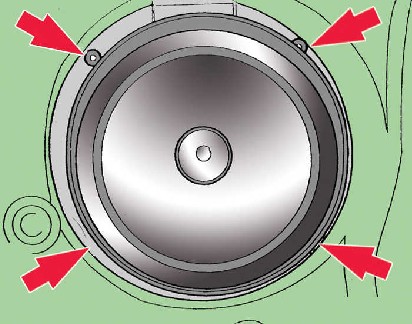

Крепление переднего низкочастотного динамика

Места крепления указаны стрелками.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Снимите обивку передней двери.

3. Высверлите четыре заклепки крепления динамика, показанные стрелками на рис. Крепление переднего низкочастотного динамика.

4. Выньте динамик из внутренней панели двери и отсоедините от него провода.

5. Установите динамик в обратном порядке, закрепив его новыми заклепками или подходящими саморезами.

ПЕРЕДНИЙ ВЫСОКОЧАСТОТНЫЙ ДИНАМИК

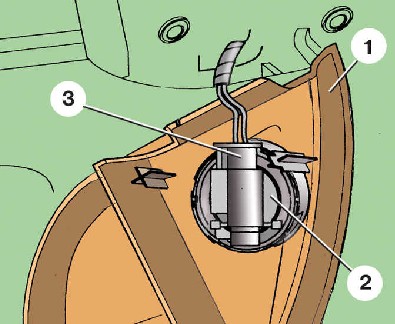

Снятие переднего высокочастотного динамика

1 – декоративная накладка
наружного зеркала;

2 – динамик;

3 – соединительная колодка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Снимите декоративную накладку 1 (см. рис. Снятие переднего высокочастотного динамика) наружного зеркала.

3. Отсоедините колодку 3 от динамика 2.

4. Отожмите защелки и снимите динамик 2 с декоративной накладки 1.

5. Установите динамик в обратном порядке.

ЗАДНИЙ ВЫСОКОЧАСТОТНЫЙ ДИНАМИК

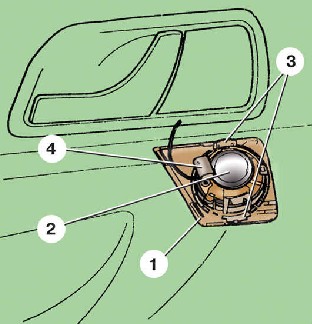

Снятие заднего высокочастотного динамика

1 – декоративная накладка;

2 – динамик;

3 – защелка;

4 – соединительная колодка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Аккуратно поддев отверткой, снимите декоративную накладку 1 (см. рис. Снятие заднего высокочастотного динамика) с задней двери.

3. Отсоедините колодку 4 с проводами от динамика 2.

4. Отожмите защелки 3 и снимите динамик 2 с декоративной накладки 1.

5. Установите динамик в обратном порядке.

ЗАДНИЙ НИЗКОЧАСТОТНЫЙ ДИНАМИК

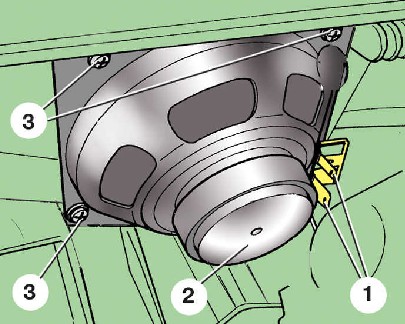

Снятие заднего низкочастотного динамика

1 – соединительная колодка;

2 – динамик;

3 – винт

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Откройте дверь задка и откиньте край обивки, чтобы получить доступ к динамику 2 (см. рис. Снятие заднего низкочастотного динамика).

3. Отсоедините провода от соединительной колодки 1 динамика.

4. Отверните четыре винта 3 крепления и снимите динамик 2.

5. Установите динамик в обратном порядке.
