1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Снимите
рулевое колесо (см.подраздел
8.1).
3.Снимите
возвратное и контактное кольца (см.подраздел
8.2).

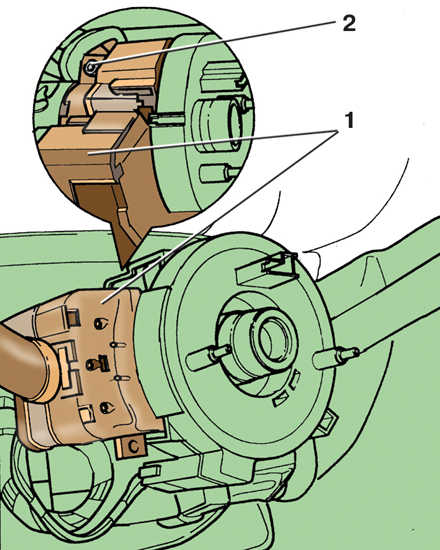

4.Отсоедините
две колодки с проводами от подрулевого
переключателя 1 (см. рис.Снятие
подрулевого переключателя).
5.Ослабьте
затяжку стяжного болта 2.
6.Снимите
рулевой переключатель с рулевой колонки.
7.Установите
переключатель на рулевую колонку, не затягивая
стяжной болт, и подсоедините к нему колодки с
проводами.
8.Установите
возвратное и контактное кольца и рулевое колесо.
9.Выровняйте
переключатель в горизонтальном положении.

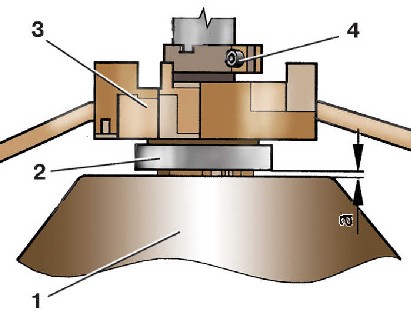

10.Отрегулируйте
положение переключателя так, чтобы размер а (см.
рис.Регулировка
положения подрулевого переключателя)
составлял 2,5 мм, и затяните стяжной болт 4.
11.Установите
кожухи рулевой колонки.
ВЫКЛЮЧАТЕЛИ НА ПАНЕЛИ ПРИБОРОВ

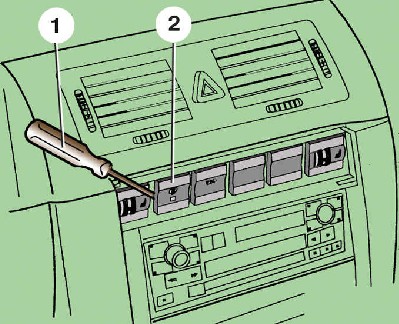

Снятие
выключателя на панели приборов
1 – отвертка;
2 – выключатель
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Аккуратно
поддев отверткой 1 (см. рис.Снятие
выключателя на панели приборов) с левой
стороны, выньте выключатель 2 из панели
приборов.
3.Отсоедините
от выключателя колодку с проводами.
4.При
установке выключателя нажмите на него так, чтобы
он зафиксировался в панели приборов.
ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

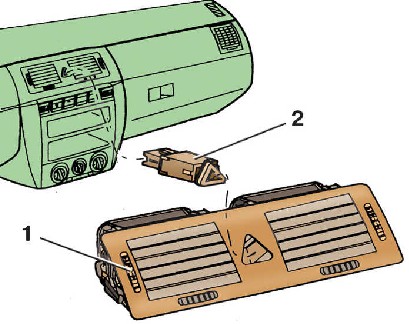

Снятие
выключателя аварийной сигнализации
1 – центральные сопла;
2 – выключатель
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Снимите
с панели приборов центральные сопла (см.подраздел
11.8).
3.Выньте
выключатель 2 (см. рис.Снятие
выключателя аварийной сигнализации) из
центральных сопел 1.
4.Установите
выключатель в обратном порядке.
ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА НАРУЖНЫХ
ЗЕРКАЛ
Снятие
и установка переключателя электропривода наружных зеркал
1 – декоративная накладка;
2 – переключатель
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Поддев
отверткой, снимите декоративную накладку 1 (см.
рис.Снятие
и установка переключателя электропривода
наружных зеркал) вместе с
переключателем 2.
3.Отсоедините
от переключателя колодку с проводами.
4.Разжав
фиксаторы, выньте переключатель из декоративной
накладки.
5.Установите
переключатель в обратном порядке.
БОКОВАЯ КОНСОЛЬ

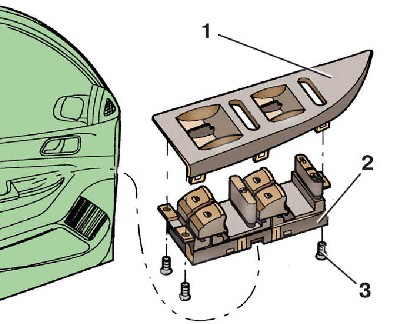

Снятие
боковой консоли
1 – декоративная накладка;
2 – боковая консоль с выключателями;
3 – винты
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Поддев
отверткой, снимите декоративную накладку 1 (см.
рис.Снятие
боковой консоли) вместе с боковой
консолью 2.
3.Отсоедините
колодку с проводами от боковой консоли 2.
4.Отверните
винты 3 и снимите декоративную накладку 1 с
боковой консоли 2.
5.Установите
боковую консоль в обратном порядке.
ПАНЕЛЬ ЦЕНТРАЛЬНОГО ПЕРЕКЛЮЧАТЕЛЯ СВЕТА

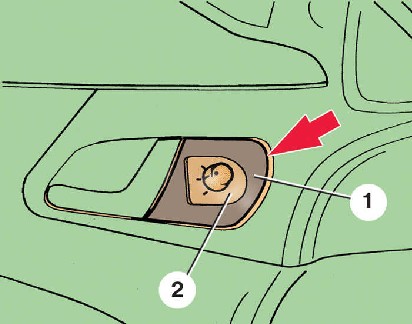

Снятие панели центрального
переключателя света
1 – панель;
2 – ручка центрального переключателя света

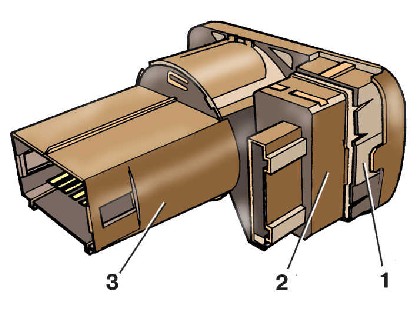

Снятие блока переключателей корректора
фар и подсветки приборов
1 – защелка;
2 – блок переключателей;
3 – центральный переключатель света
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Установите
ручку 2 (см. рис.Снятие
панели центрального переключателя света)
в положение «0».
3.Утопите
ручку 2, поверните ее в вертикальное положение и
выньте на себя панель с переключателями.
4.Отсоедините
две колодки с проводами.
5.Чтобы
снять блок 2 (см. рис.Снятие
блока переключателей корректора фар и подсветки
приборов) переключателей корректора
света фар и подсветки приборов, отожмите
пластмассовую защелку 1.
6.Установите
панель центрального переключателя в обратном
порядке.
