Шкода Фабия. Аккумуляторная батарея

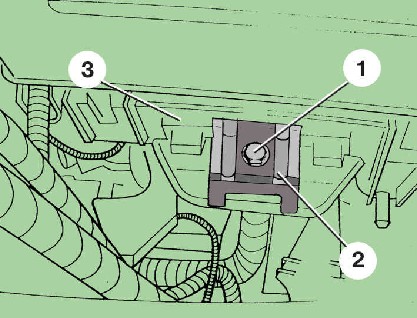

Крепление аккумуляторной батареи


10.2 Аккумуляторная батарея Шкода Фабия 2000-2007 года



1 – болт;

2 – кронштейн;

3 – держатель

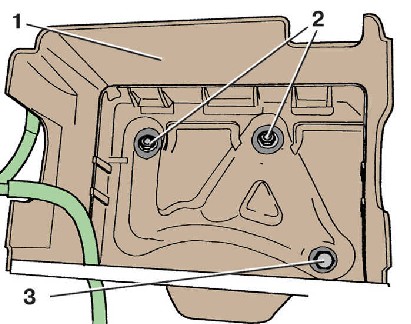

Крепление держателя аккумуляторной батареи



10.2 Аккумуляторная батарея Шкода Фабия 2000-2007 года


1 – держатель;

2 – гайки;

3 – болт

Снятие и установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отожмите в стороны пластмассовые петли 2 (см. рис. в п. 1 подраздела 1.52) и откиньте блок 1 предохранителей (закрытый крышкой).
2. Ослабьте затяжку гайки 1 (см. рис. в п. 2 подраздела 1.52) крепления наконечника 3 провода к клемме «-» аккумуляторной батареи и отсоедините наконечник провода от клеммы «-».
3. Ослабьте затяжку гайки наконечника провода и отсоедините провод от клеммы «+» аккумуляторной батареи.
4. Отведите наконечники проводов в сторону
5. Отверните болт 1 (см. рис. Крепление аккумуляторной батареи) крепления и снимите кронштейн 2.
6. Выньте аккумуляторную батарею из держателя 1 (см. рис. Крепление держателя аккумуляторной батареи).
7. Чтобы снять держатель, снимите с него крышку 1 (см. рис. в п. 1 подраздела 1.52) с дополнительным блоком предохранителей, отверните две гайки 2 (см. рис. Крепление держателя аккумуляторной батареи) и болт 3.
8. Установите держатель и аккумуляторную батарею в обратном порядке.
9. При подсоединении проводов к аккумуляторной батарее затяните гайки крепления так, чтобы наконечники были надеты на клеммах плотно и их нельзя было сдвинуть рукой.
