1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Снимите
верхний кожух двигателя (см. подраздел
2.1). |
3. На
моделях с дизельным двигателем 1,9 л, 74 кВт
снимите воздуховод воздухонаддува и шланг между
впускной трубой двигателя и верхним
воздуховодом. |
4. Отверните
клапан выпуска воздуха переднего левого колеса
и, как только из него начнет вытекать тормозная
жидкость, закройте клапан. |

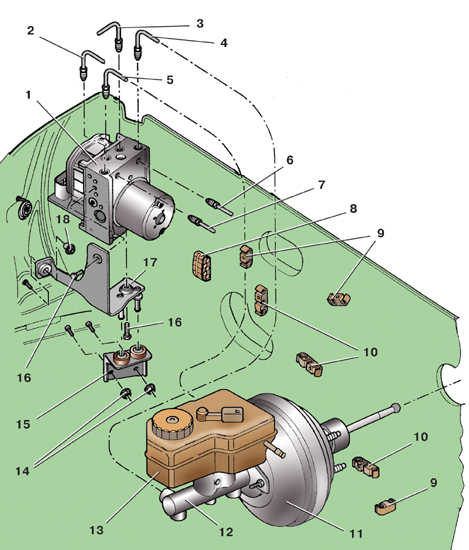

5. Подложите
под блок 1 (см. рис. Установка
блока управления ABS) управления
тряпки, чтобы тормозная жидкость не попала на
детали автомобиля. |

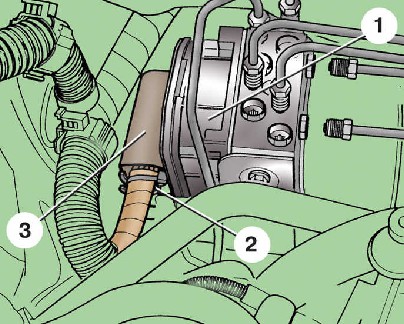

6. Выдвиньте
фиксатор 2 (см. рис. Отсоединение
колодки от блока управления ABS)
колодки и, потянув вверх, отсоедините колодку 3
от блока 1 управления. |
7. Закройте
контакты блока управления, чтобы на них не
попала тормозная жидкость. |
8. Выньте
тормозные трубки из держателей. |
9. Отверните
накидные гайки и отсоедините тормозные трубки 2,
3, 4, 5, 6 и 7 (см. рис. Установка
блока управления ABS) от блока 1
управления. Заглушите отверстия тормозных трубок
и блока управления. |
10. Отверните
гайки 14 и 18 крепления кронштейнов и снимите
блок управления в сборе с кронштейнами 15 и 17
со шпилек. |

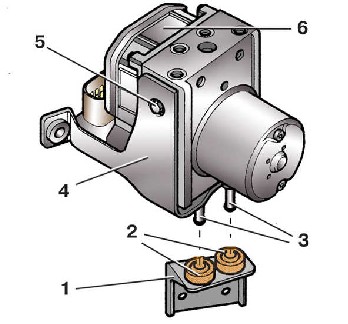

11. Снимите
кронштейн 1 (см. рис. Блок
управления ABS с кронштейнами), вынув
штифты 3 кронштейна 4 из подушек 2. |
12. Отверните
два болта 16 (см. рис. Установка
блока управления ABS) крепления и
снимите блок 1 управления с кронштейна 17. |
13. Установите
блок управления в обратном порядке. |
14. Окончательно
затягивайте гайки 14 и 18 крепления кронштейнов
блока к кузову только после подсоединения
тормозных трубок. Каждую транспортную заглушку
надо вынимать только подсоединением к блоку
соответствующей трубки. |
15. После
установки закодируйте блок управления и
прокачайте тормозную систему. |
