1. Снимите
колесо, предварительно ослабив болты его
крепления, на автомобиле, стоящем на земле. |
2. Поддев

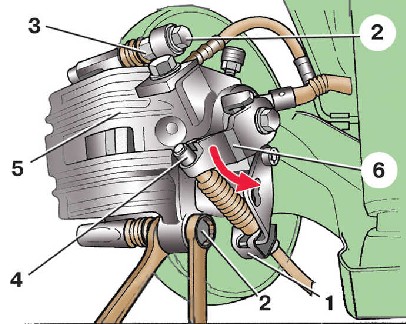

отверткой, снимите пружинную скобу 1 (см. рис. Отсоединение
троса привода стояночного тормоза). |
3. Отжав
рычаг 6 ручного привода в направлении, указанном
стрелкой, отсоедините от него трос 4 привода
стояночного тормоза. |
4. Отверните
два болта 2 крепления суппорта, придерживая
вторым ключом направляющие пальцы 3 за
шестигранники. |
5. Снимите

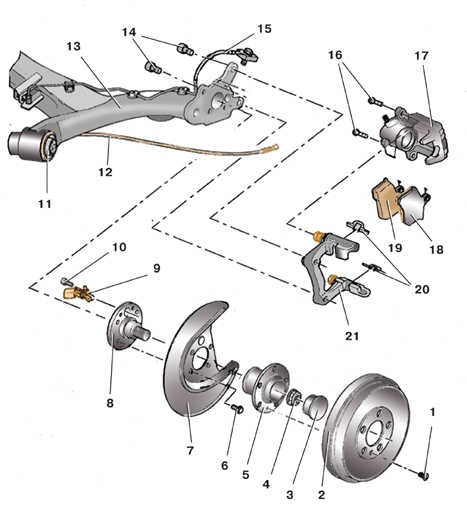

суппорт 17 (см. рис. Детали
тормозного дискового механизма заднего колеса)
с направляющей 21 колодок, не отсоединяя от него
тормозного шланга 15. Подвесьте суппорт на
проволоке к пружине подвески, следя за тем,
чтобы тормозной шланг не был натянут, не
перекручивался и сильно не перегибался. |
6. Выньте
из суппорта 17 тормозные колодки 18 и 19. |
7. Из
бачка главного тормозного цилиндра удалите с
помощью резиновой груши часть тормозной
жидкости. |
8. Очистите
суппорт. Особенно тщательно с помощью
металлической щетки очистите от ржавчины места
установки колодок, проверьте, чтобы колодки
свободно перемещались в суппорте. |
9. Вверните
поршень в цилиндр с помощью специального
приспособления. При отсутствии приспособления
это можно сделать, например, с помощью щипцов
для снятия стопорных колец. |

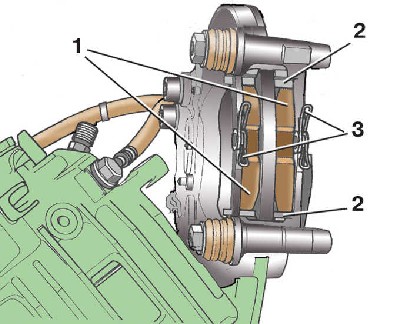

10. Установите
новые тормозные колодки 1 (см. рис. Установка
тормозных колодок) с новыми пружинными
фиксаторами 2. Нажимные пружины 3 должны стоять
параллельно верхнему краю колодки. |
11. Снимите
защитную пленку с задней поверхности тормозных
колодок. |
12. Установите
суппорт 17 (см. рис. Детали
тормозного дискового механизма заднего колеса)
на место и закрепите его новыми болтами 16
(болты входят в комплект новых колодок). |
13. Подсоедините
к рычагу 6 (см. рис. Отсоединение
троса привода стояночного тормоза)
ручного привода трос 4 привода стояночного
тормоза. |
14. Установите
пружинную скобу 1. |
15. Отрегулируйте
стояночный тормоз и установите колесо.
Окончательно затягивайте болты крепления колеса
только на автомобиле, стоящем на земле. |
