1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Снимите
вещевой ящик со стороны водителя. |
3. Снимите
подрулевой переключатель (см. подраздел
10.11). |

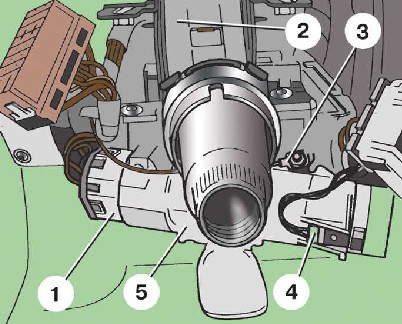

4. Отсоедините
колодку 1 (см. рис. Соединительные
колодки выключателя (замка) зажигания) с
проводами выключателя (замка) зажигания. |
5. Отсоедините
колодку 4 с проводами иммобилайзера. |
6. Отсоедините
от рулевой колонки «массовый» провод 3. |

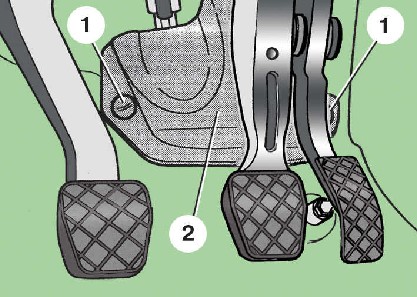

7. Отверните
две пластмассовые гайки 1 (см. рис. Крепление
кожуха карданного вала рулевой колонки)
крепления кожуха 2 карданного вала рулевой колонки и
снимите кожух. |

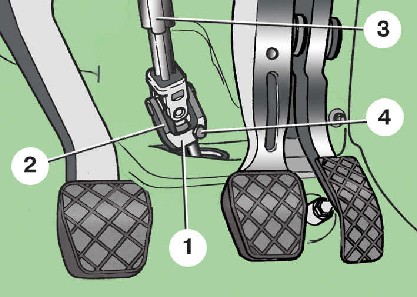

8. Отверните
стяжной болт 4 (см. рис. Крепление
вала рулевой колонки к валу приводной шестерни
рулевого механизма) вилки карданного
шарнира. |
9. Снимите
вверх вилку 2 карданного шарнира с вала 1 приводной
шестерни рулевого механизма. |

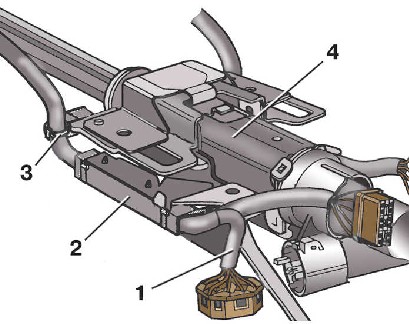

10. Открыв
крышку держателя 2 (см. рис. Крепление
жгута проводов на рулевой колонке с левой стороны)
с левой стороны, выньте из него жгут 1 проводов,
идущий к выключателю (замку) зажигания. |
11. Сдвиньте
в направлении, указанном стрелкой, и снимите с
рулевой колонки дополнительный держатель 3 со жгутом
1. |

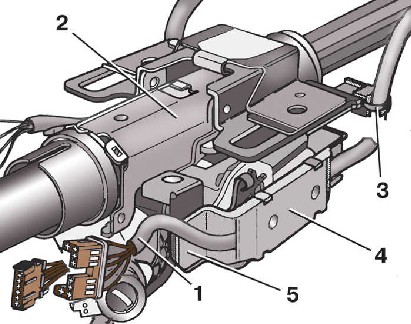

12. Открыв
крышку 4 (см. рис. Крепление
жгута проводов на рулевой колонке с правой стороны)
держателя, выньте из него жгут 1 проводов. |
13. Сдвиньте
в направлении, указанном стрелкой, и снимите с
рулевой колонки дополнительный держатель 3 со жгутом
1. |

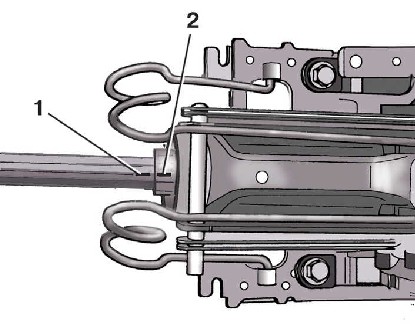

14. Промаркируйте
снизу взаимное расположение верхней и нижней частей
вала рулевой колонки (см. рис. Маркировка
взаимного расположения верхней и нижней частей вала
рулевой колонки). |

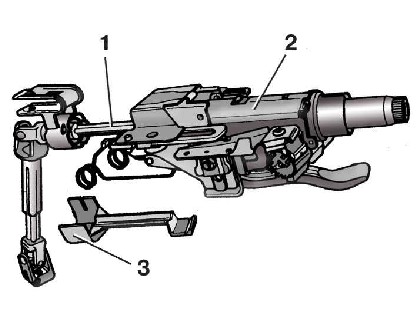

15. Скрепите
с помощью проволоки между собой верхнюю 2 (см. рис. Рулевая
колонка в сборе) и нижнюю 1 части рулевой
колонки. |
Предупреждение
Если
предполагается снова установить снимаемую рулевую
колонку, не разъединяйте верхнюю и нижнюю ее части,
так как их шлицы приработались друг к другу и при
другом положении шлицев в соединении может появиться
люфт. Кроме того, на валы, смазанные консистентной
смазкой, может попасть грязь.
|

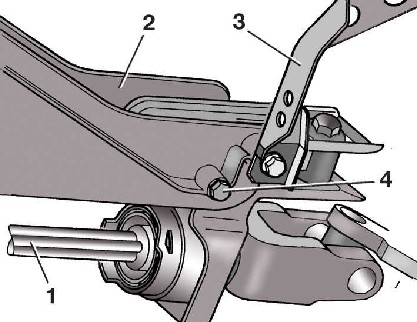

16. Отверните
задний болт 4 (см. рис. Заднее
крепление рулевой колонки) крепления
рулевой колонки. |

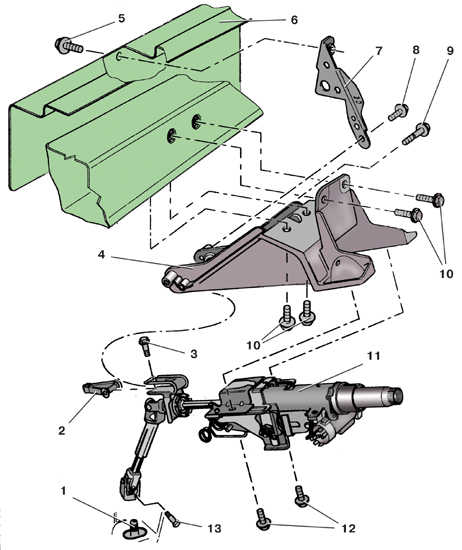

17. Отверните
два передних болта 12 (см. рис. Крепление
рулевой колонки) крепления рулевой колонки. |
18. Снимите
рулевую колонку 11. |

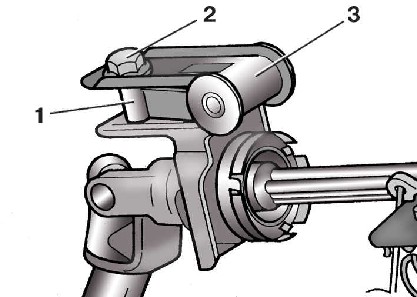

19. Замените
держатель 1 (см. рис. Крепление
держателя втулок) с изношенными или
поврежденными втулками. Для этого отверните болт 2
крепления и выньте держатель 1 из вилки 3 на рулевой
колонке. |
20. При
замене рулевой колонки снимите с нее выключатель
(замок) зажигания, поскольку в запчасти рулевую
колонку поставляют только с корпусом выключателя. |
