При
любых работах, связанных с модулем 5 (см. рис.Детали
рулевого колеса), подушки безопасности, обязательно отсоедините
провод от клеммы «-» аккумуляторной батареи. После отсоединения
аккумуляторной батареи к работе можно приступать не менее чем через 1
мин.
Прежде
чем касаться модуля подушки безопасности, снимите статический
электрический разряд, прикоснувшись к заземленному предмету.
Снятый
модуль кладите так, чтобы подушка была направлена вверх. Следите за тем,
чтобы на модуль подушки безопасности не попадали смазка и моющие
средства. Не допускается нагревание модуля, даже на короткое время,
свыше температуры 100° C.
Модули,
упавшие на твердое покрытие, или имеющие какие-либо признаки
повреждения, необходимо заменить.
Проверка
и замена модуля подушки безопасности должна проводиться только на
станции технического обслуживания с помощью специальных приспособлений и
приборов, иначе возможно его срабатывание.
Срок
службы пиротехнического заряда в подушке составляет 15 лет. По истечении
этого срока модуль подушки безопасности необходимо заменить.
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Чтобы
получить доступ к фиксаторам модуля подушки
безопасности, поверните рулевое колесо так,
чтобы спицы располагались вертикально, затем
полностью выдвиньте рулевую колонку на себя,
опустите до упора вниз и зафиксируйте ее в этом
положении.

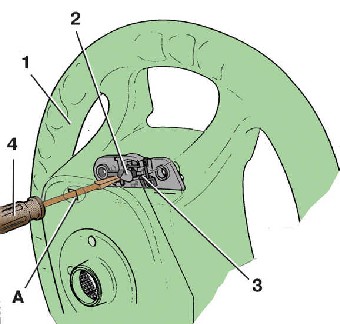

3.Через
отверстие А (см. рис.Снятие
модуля подушки безопасности) с задней
стороны рулевого колеса с помощью отвертки 4
отожмите скобы 3 (удерживающие фиксатор 2),
повернув отвертку в направлении, указанном
стрелкой.
4.Поверните
рулевое колесо на 180° и таким же образом
освободите второй фиксатор.

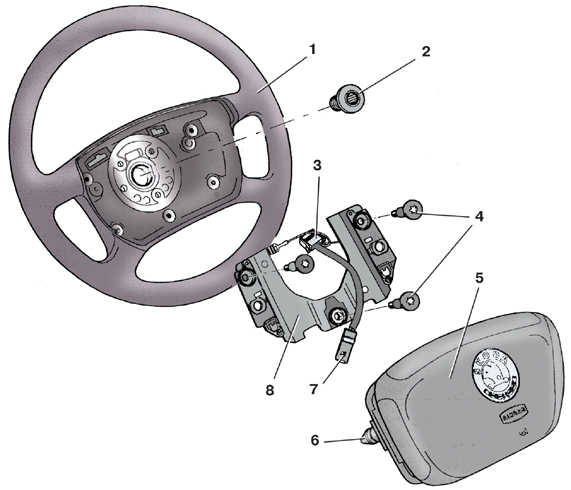

5.Осторожно
снимите с рулевого колеса модуль 5 (см. рис.Детали
рулевого колеса) подушки безопасности
и, повернув рулевое колесо 1 в положение,
соответствующее прямолинейному движению
автомобиля, отсоедините от модуля колодку 7 с
проводами.
6.Убедитесь,
что рулевое колесо установлено в положение
прямолинейного движения автомобиля.
7.Отверните
болт 2 крепления рулевого колеса с внутренними
шлицами.

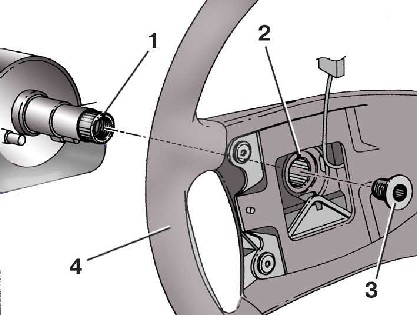

8.Если
плохо видны метки 1 и 2 (см. рис.Метки
для установки рулевого колеса) на торце
вала рулевой колонки и ступице рулевого колеса,
промаркируйте взаимное положение вала и рулевого
колеса.
9.Снимите
рулевое колесо с помощью специального
приспособления или универсального съемника,
отсоединив колодку 3 с проводами (см. рис.Детали
рулевого колеса).
10.Установите
рулевое колесо в обратном порядке в соответствии
с метками 1 и 2 (см. рис.Метки
для установки рулевого колеса).
Закерните болт 3 крепления рулевого колеса.
После пятикратного использования болта крепления
рулевого колеса необходимо заменить его новым.
