Шкода Фабия.
Снятие и установка водяного насоса на моделях с дизельными двигателями

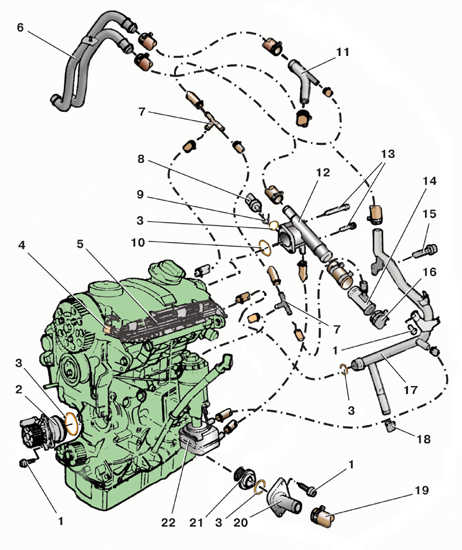

Детали
системы охлаждения дизельного двигателя 1,9 л, 74 кВт
1
– болт крепления водяного насоса;
2 – водяной насос;
3 – уплотнительное кольцо;
4 – шланг расширительного бачка;
5 – трубка системы охлаждения на блоке цилиндров;
6 – патрубки радиатора отопителя;
7, 11, 14 – тройники;
8 – датчик температуры охлаждающей жидкости;
9 – стопорная скоба; |
10 – уплотнительное кольцо;
12 – патрубок головки блока;
13 – болты крепления патрубка;
15 – болт;
16 – подводящий шланг радиатора;
17 – трубка системы охлаждения;
18 – шланг к расширительному бачку;
19 – подводящий шланг радиатора;
20 – крышка гнезда термостата;
21 – термостат;
22 – теплообменник масляного фильтра |
При появлении течи из водяного насоса или повреждении его подшипников
насос необходимо заменить.
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
грязезащитный щиток двигателя. |
2. Слейте
охлаждающую жидкость (см. подраздел
5.13). |
3. Снимите
ремень привода распределительного вала (см. подраздел
2.4.1). |
4. Отверните
болты 1 крепления и осторожно снимите водяной
насос 2 с двигателя. |
5. Замените
порванное или потерявшее эластичность
уплотнительное кольцо 3. Рекомендуется заменить
кольцо новым не зависимо от его состояния. |
6. Установите
уплотнительное кольцо 3 на водяной насос 2,
предварительно очистив и смазав кольцо чистой
охлаждающей жидкостью. |
7. Установите
водяной насос 2 на двигатель так, чтобы патрубок
насоса был направлен вниз. |
8. Затяните
болты 1 крепления насоса. Момент затяжки болтов
крепления водяного насоса – 15 Н·м. |
9. Установите
ремень привода и отрегулируйте его натяжение (см. подраздел
2.4.1). |
10. Залейте
жидкость в систему охлаждения (см. подраздел
5.13). |
|
