1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Слейте
охлаждающую жидкость (см. подраздел
5.13). |
3. Нажав
на язычки фиксаторов, отсоедините колодки 1 и 2
с проводами от датчика включения вентилятора и
электродвигателя вентилятора, а также от
электродвигателя дополнительного вентилятора
(см. рис.Соединительные
колодки датчика включения вентилятора и
электродвигателя вентилятора). |
4. Вынув
пружинный фиксатор 4, отсоедините отводящий
(нижний) шланг с наконечником 3 от патрубка
радиатора. Таким же образом отсоедините от
радиатора подводящий шланг. |
Предупреждение
Не
открывайте гидросистему кондиционера, т.е. не
отсоединяйте шланги от конденсатора.
|
5. Снимите
каркас моторного отсека (см. подраздел
11.1), закрепив радиатор с
конденсатором на кузове. Следите, чтобы шланги
конденсатора не перегибались сильно. |
Предупреждение
Ни
в коем случае не оставляйте висеть радиатор с
конденсатором на шлангах.
|
|

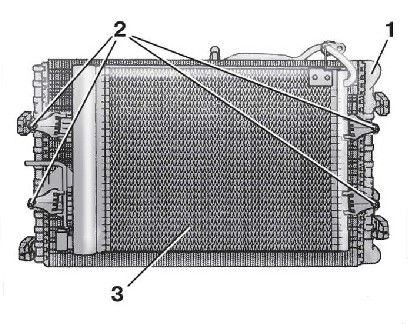

6. Отверните
четыре болта 2 крепления конденсатора 3 к
радиатору 1. |
7. Снимите
с автомобиля радиатор 1 (см. рис. Радиатор
системы охлаждения) в сборе с
вентилятором. |
8. При
необходимости отверните винты 8 и снимите кожух
7 с радиатора 1. |
9. Замените
порванные или потерявшие эластичность
уплотнительные кольца. |
10. Установите
радиатор в обратном порядке. При этом обратите
внимание, что верхние опоры радиатора белого
цвета, а нижние – черного. |
11. После
установки залейте охлаждающую жидкость. |
