Сааб 95. Снятие и установка панели приборов и её компонентов



Сааб 95. Снятие и установка панели приборов и её компонентов

Снятие и установка панели приборов и её компонентов

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выключите зажигание.
12.2.3 Снятие и установка панели приборов и её компонентов Saab 95

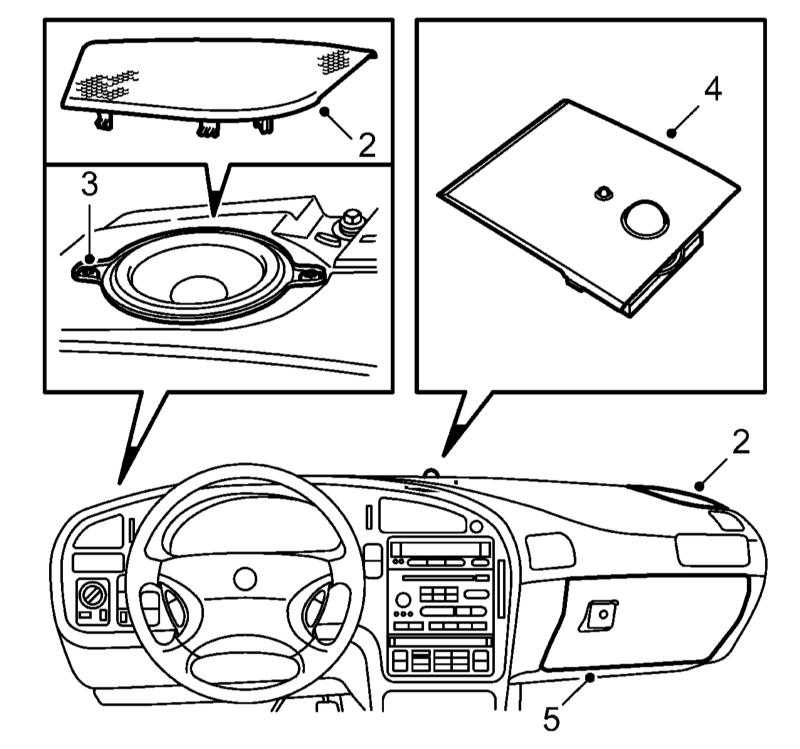

  1. Снимите закреплённые на фиксаторах решётки передних динамиков (2), и снимите динамики (3), отсоединив от них электропроводку.
  1. Снимите крышку (4), расположенную в центре панели приборов. На моделях с ACC и/или противоугонной сигнализацией разъедините разъём, и выдавите датчик через отверстие в панели приборов.
  2. Снимите вещевой ящик и воздуховод (см. Раздел Снятие и установка главного вещевого ящика).
  3. Установите рулевое колесо в положение прямолинейного движения автомобиля.
12.2.3 Снятие и установка панели приборов и её компонентов Saab 95

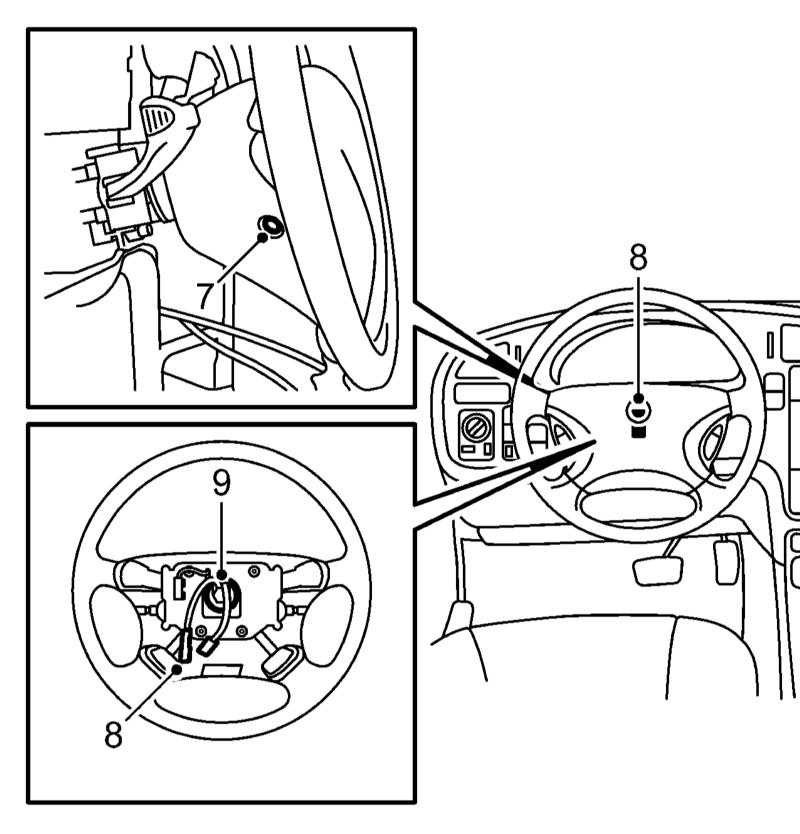

  1. Снимите заглушки, выверните 2 винта (7) и снимите подушку безопасности водителя.
  1. Разъедините разъёмы (8) подушки безопасности, выключателя клаксона и аудиосистемы (при соответствующей комплектации) – см. также Раздел Снятие и установка сборки рулевой колонки.
  2. Отдайте гайку (9) крепления рулевого колеса, оставив её держаться на нескольких витках резьбы. Сдвиньте рулевое колесо к гайке, затем полностью снимите гайку и рулевое колесо.

Закрепите спиральную пружину на рулевой колонке.


12.2.3 Снятие и установка панели приборов и её компонентов Saab 95

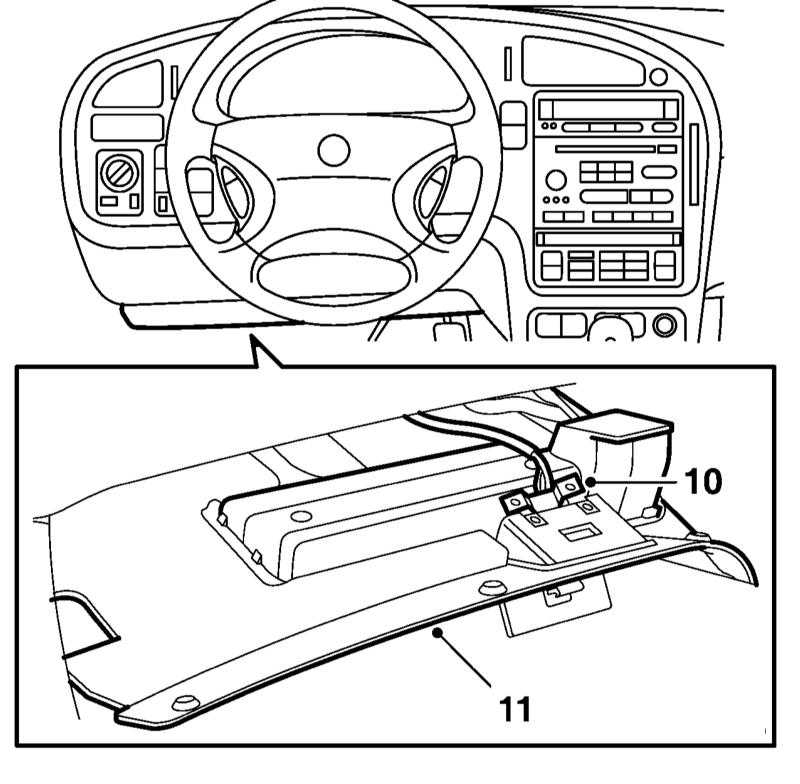

  1. Выверните 2 винта и снимите диагностический разъём (10).
  1. Снимите левую нижнюю секцию панели приборов и воздуховод (11), вывернув 3 винта.
  2. Снимите освещение пола снизу панели приборов.
12.2.3 Снятие и установка панели приборов и её компонентов Saab 95

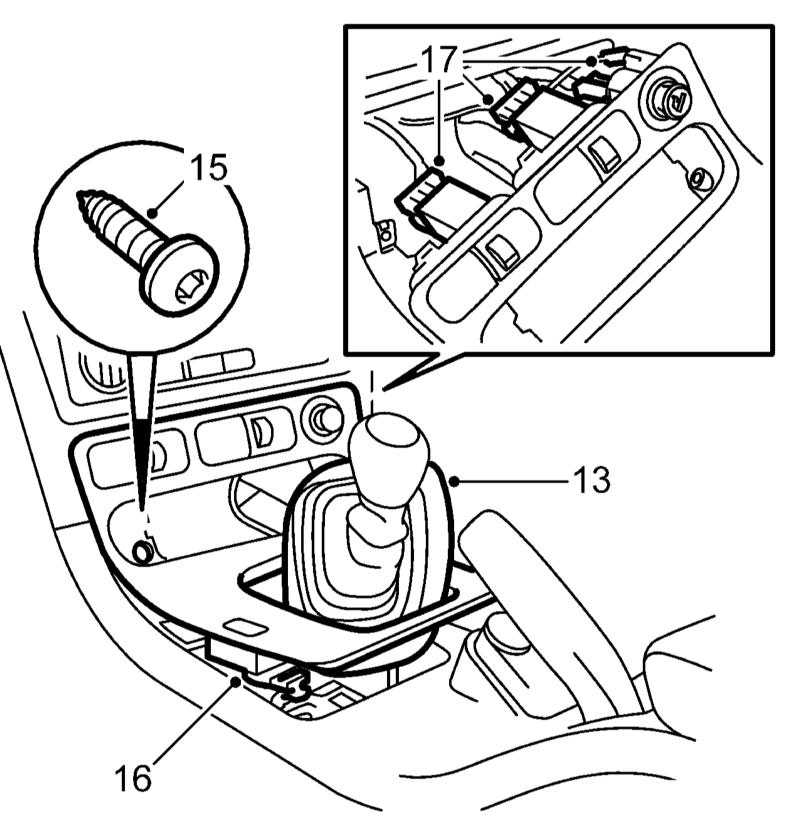

  1. На моделях с РКПП снимите чехол (13) рычага переключения передач. На моделях с АТ маленькой отвёрткой снимите бандажную ленту.
  1. Снимите пепельницу с держателем и выверните 2 винта (15) за ней.
  2. Разъедините разъём (16) выключателя единого замка и разъёмы (17) прикуривателя и обогрева сидений.
  3. Снимите кожухи рулевой колонки и подрулевые переключатели.
  4. Снимите многофункциональный дисплей, аудиосистему и блок управления отоплением и вентиляцией.
  5. Снимите крышку на правом торце панели приборов и блок управления освещением.
12.2.3 Снятие и установка панели приборов и её компонентов Saab 95

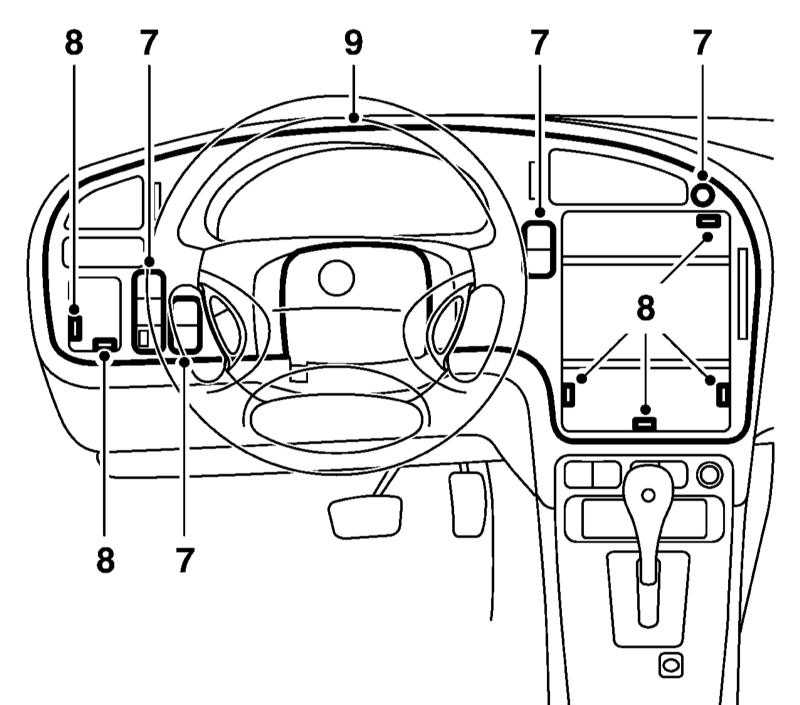

  1. Снимите оставшиеся выключатели (7), выверните 6 винтов, высвободите 4 фиксатора (8) и снимите приборную доску (9).
12.2.3 Снятие и установка панели приборов и её компонентов Saab 95

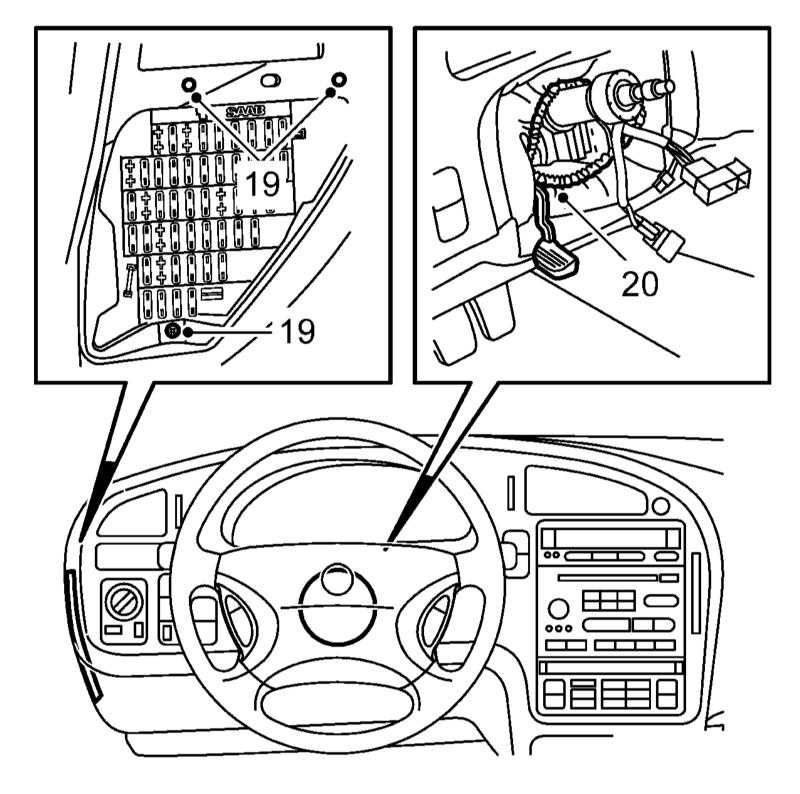

  1. Выверните 3 винта и снимите главный монтажный блок (19). Снимите пыльник (20) рулевой колонки (4 винта).
12.2.3 Снятие и установка панели приборов и её компонентов Saab 95

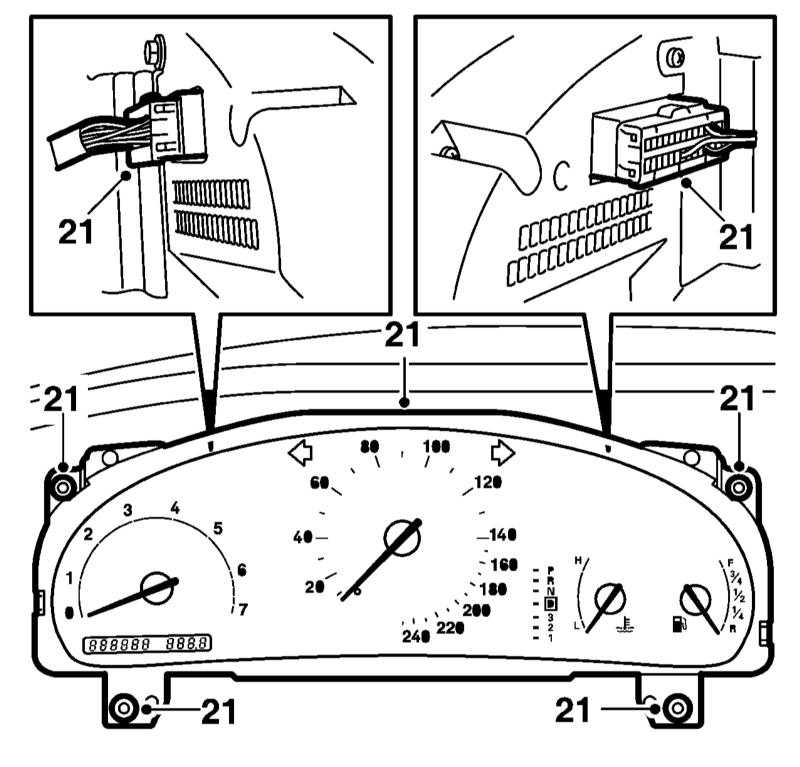

  1. Выверните 4 винта и снимите комбинацию приборов, разъединив её разъёмы.
  1. Снимите воздуховод на стороне водителя (крепится одним винтом).
  2. На моделях с подушкой безопасности переднего пассажира разъедините её разъём и держатель, вывернув один винт.
  3. Снимите обшивку порога водительской двери, отогните ковёр и снимите защитную пластину спереди нижней опоры панели приборов.
12.2.3 Снятие и установка панели приборов и её компонентов Saab 95

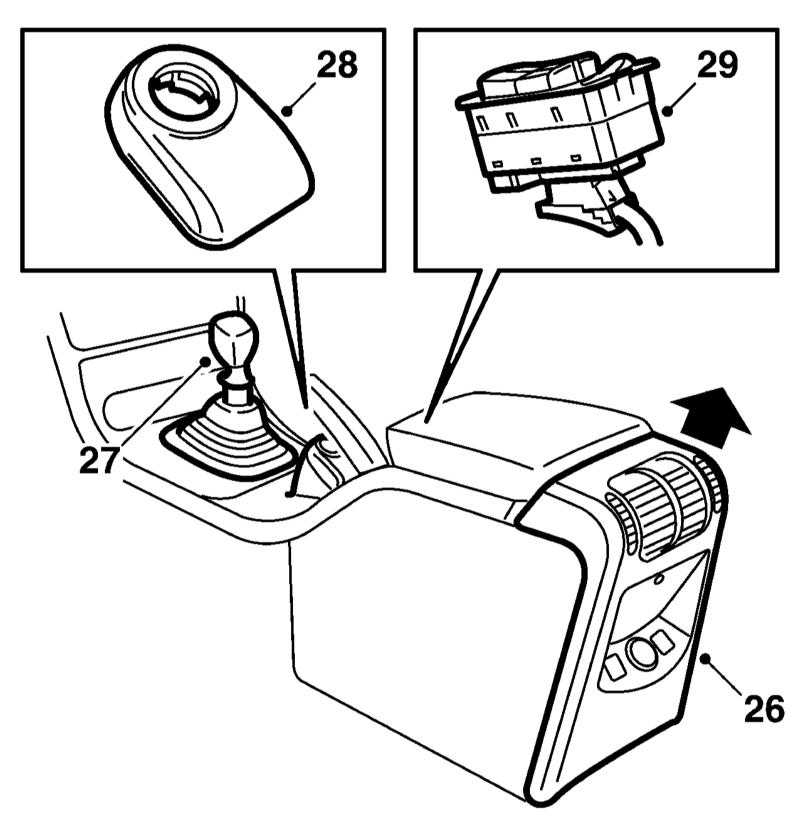

  1. Снимите заднюю секцию центральной консоли, приподняв её вверх и разъединив разъём (26).
  1. Установите рычаг переключения передач / рычаг селектора в положение «R»/»P» (модели с РКПП/АТ) и извлеките ключ из замка зажигания.
  2. Снимите с замка зажигания иммобилизатор (28), повернув его и потянув вверх, а затем разъединив разъём. Вставьте ключ в замок зажигания.
  3. Разъедините разъём выключателя стеклоподъёмников (29).
12.2.3 Снятие и установка панели приборов и её компонентов Saab 95

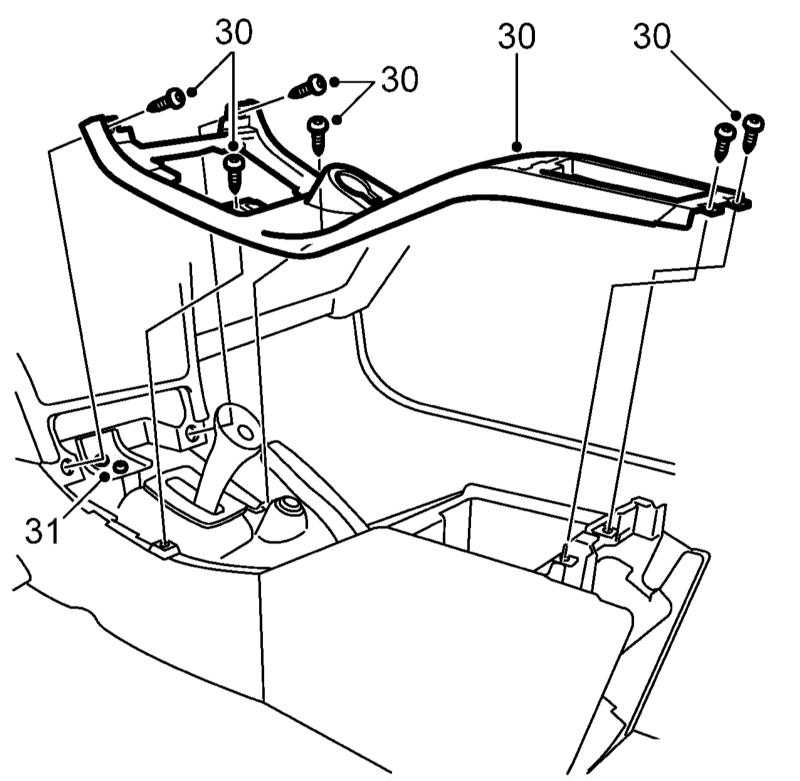

  1. Выверните 6 винтов (30) крепления верхней секции центральной консоли и приподнимите её переднюю часть.
  1. Выверните 3 винта и снимите металлическую скобу (31) с установочным штифтом.
12.2.3 Снятие и установка панели приборов и её компонентов Saab 95

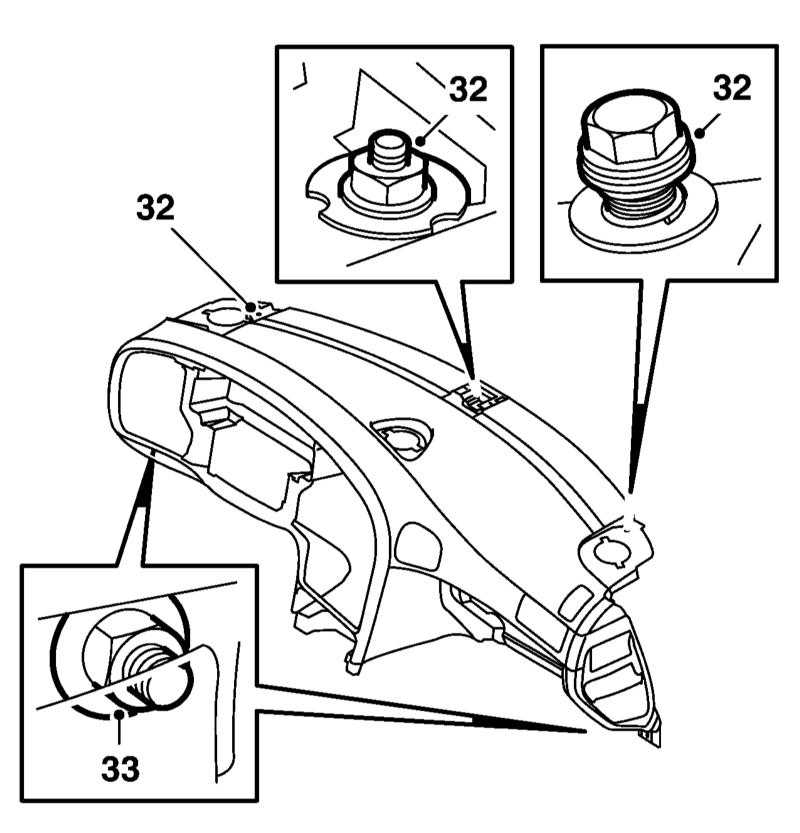

  1. Выверните 2 винта и ослабьте одну гайку (32) крепления верхнего края панели приборов.
  1. Выверните 2 винта (33) крепления нижнего края панели приборов.
  2. Снимите панель приборов, приподняв её и вытянув наружу.
  3. Установка производится в обратном порядке.
