Сааб 95. Снятие и установка крышки багажника и её компонентов



Сааб 95. Снятие и установка крышки багажника и её компонентов

Снятие и установка крышки багажника и её компонентов

Крышка багажника

 ПОРЯДОК ВЫПОЛНЕНИЯ

12.1.13 Снятие и установка крышки багажника и её компонентов Saab 95

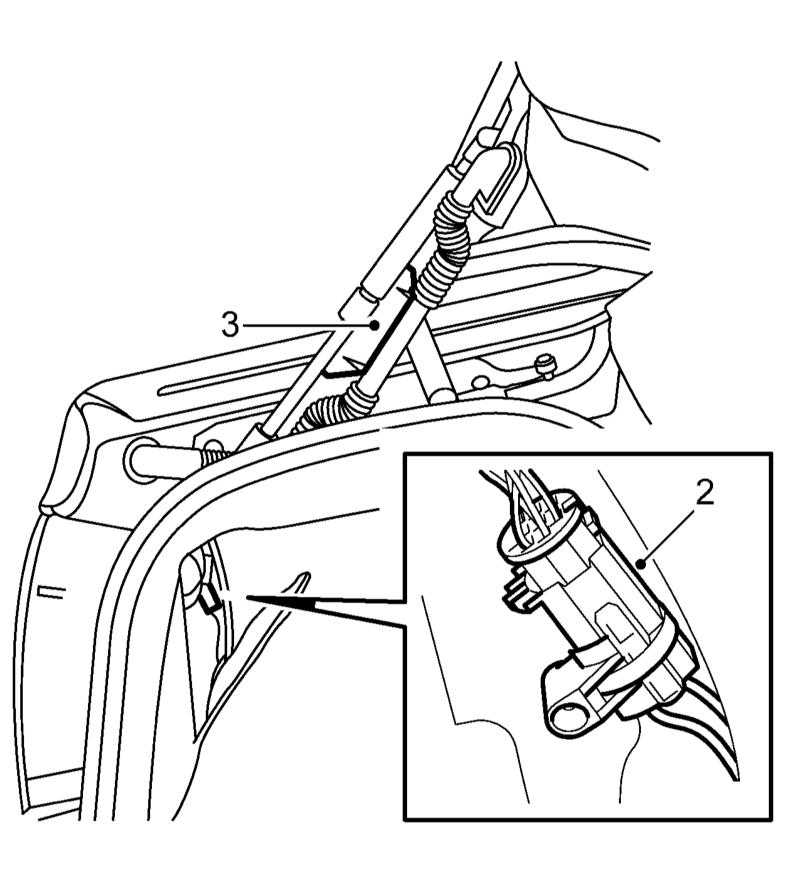

  1. Откройте крышку багажника и разъедините разъём под крышкой в обшивке перед левым комбинированным фонарём (2).
  1. Отсоедините шланг (3) от кузова, а затем от петли.
12.1.13 Снятие и установка крышки багажника и её компонентов Saab 95

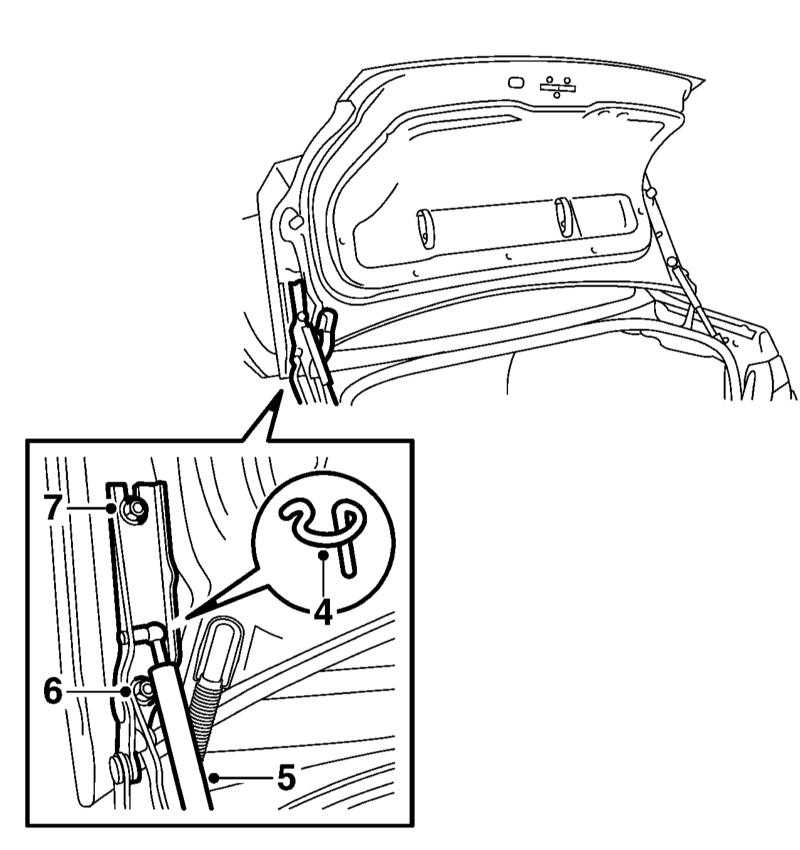

  1. Снимите фиксатор (4) крепления стоки к шарниру и отсоедините стойку (5) от петли.
  1. Отдайте 2 нижние гайки (6) крепления крышки багажника к петлям, затем на несколько оборотов отдайте две верхние гайки (7) и снимите крышку багажника.
  2. Установка производится в обратном порядке. После установки отрегулируйте положение двери относительно кузова.
12.1.13 Снятие и установка крышки багажника и её компонентов Saab 95

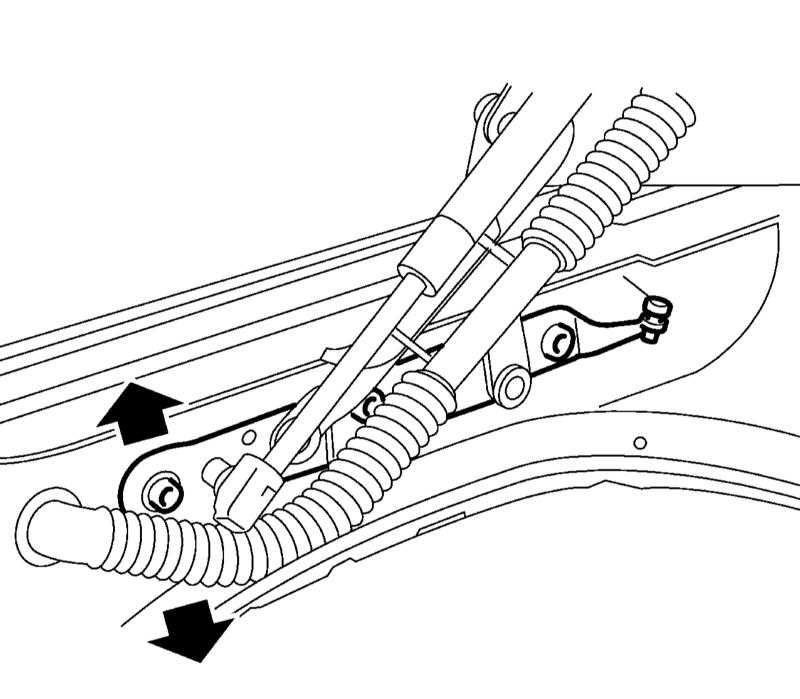

  1. Смещать крышку багажника вперёд-назад можно при отпущенных гайках.
12.1.13 Снятие и установка крышки багажника и её компонентов Saab 95

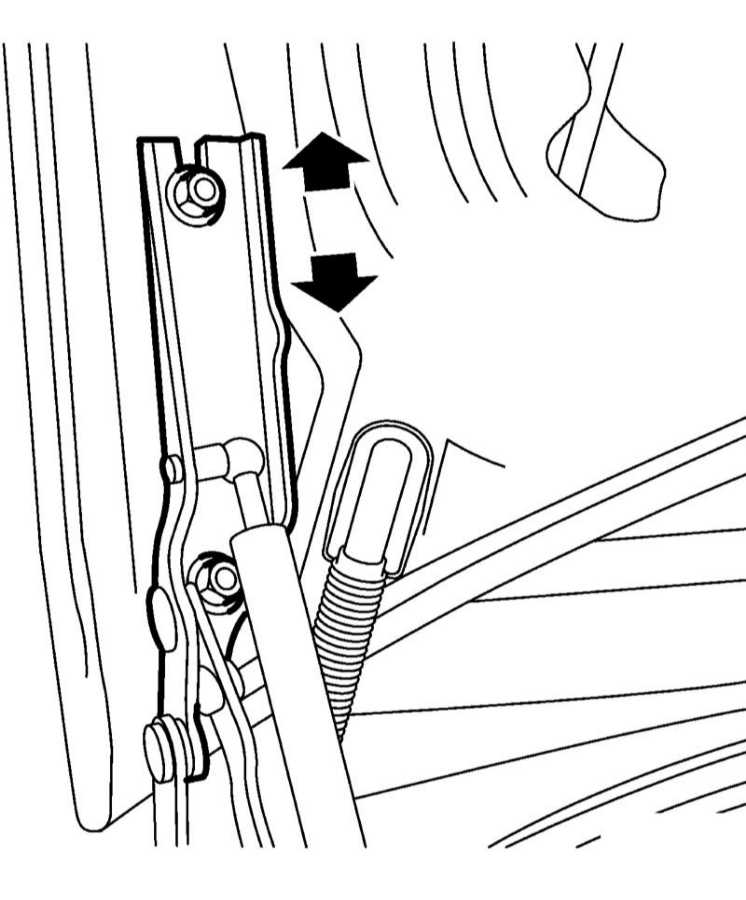

  1. Регулировка крышки багажника по высоте производится при отпущенных винтах крепления её петель к кузову. Можно отдельно отрегулировать высоту передней стороны крышки багажника (при отпущенных передних винтах).
12.1.13 Снятие и установка крышки багажника и её компонентов Saab 95

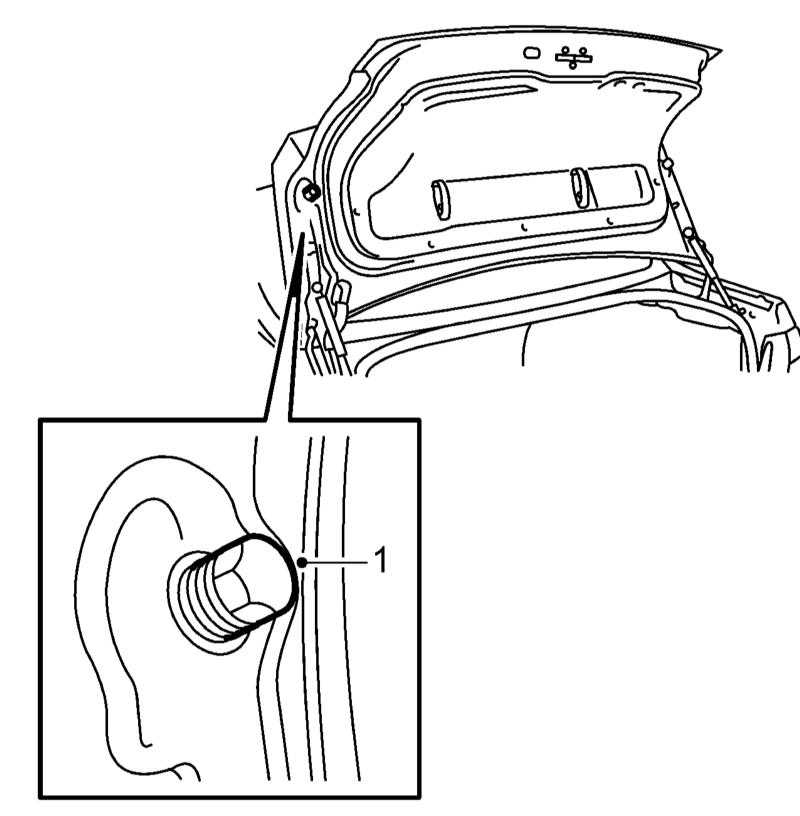

  1. Высота задней стороны крышки багажника регулируется посредством вращения резиновых опор.

Наружная ручка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите пластину номерного знака и откройте крышку багажника.
12.1.13 Снятие и установка крышки багажника и её компонентов Saab 95
  1. Отдайте гайки крепления декоративной панели и снимите её.
12.1.13 Снятие и установка крышки багажника и её компонентов Saab 95
  1. Отдайте гайки, сожмите фиксаторы и снимите левый комбинированный фонарь.
12.1.13 Снятие и установка крышки багажника и её компонентов Saab 95

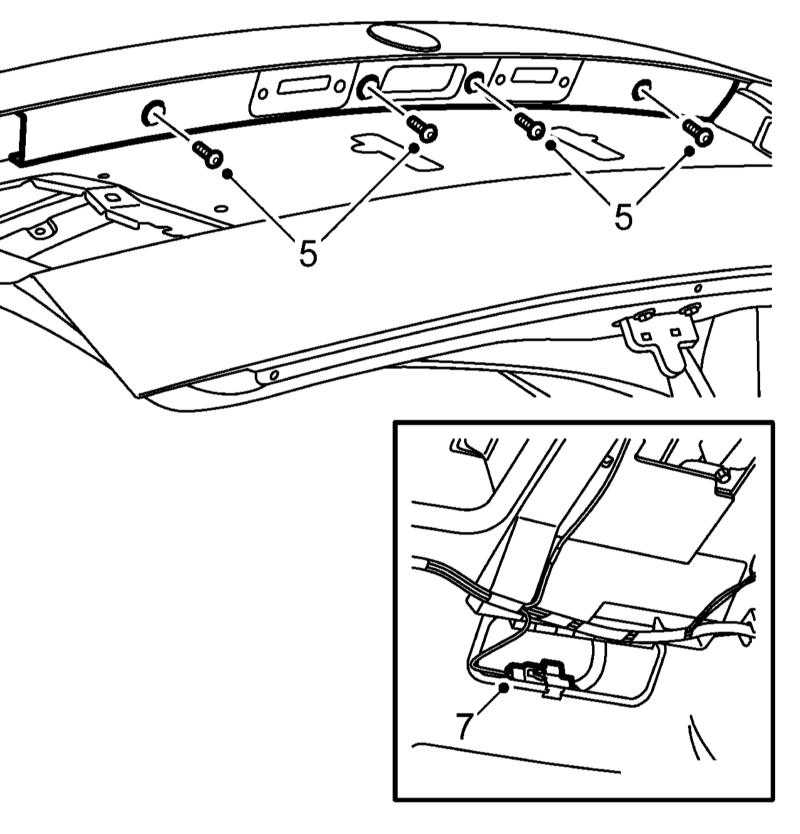

  1. Отдайте 4 гайки (5) крепления ручки, слегка оттяните её, разъедините разъём электропроводки (7) и снимите ручку.
  1. Установка производится в обратном порядке.

Замок

 ПОРЯДОК ВЫПОЛНЕНИЯ

12.1.13 Снятие и установка крышки багажника и её компонентов Saab 95

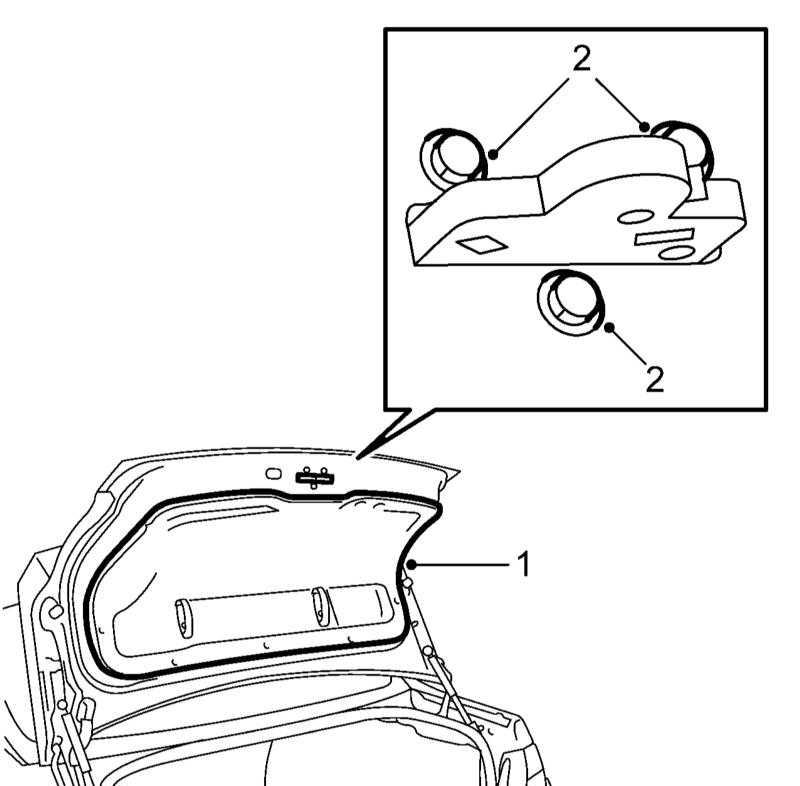

  1. Снимите внутреннюю ручку и обшивку изнутри багажника (1). Выверните 3 винта крепления замка (2).
12.1.13 Снятие и установка крышки багажника и её компонентов Saab 95

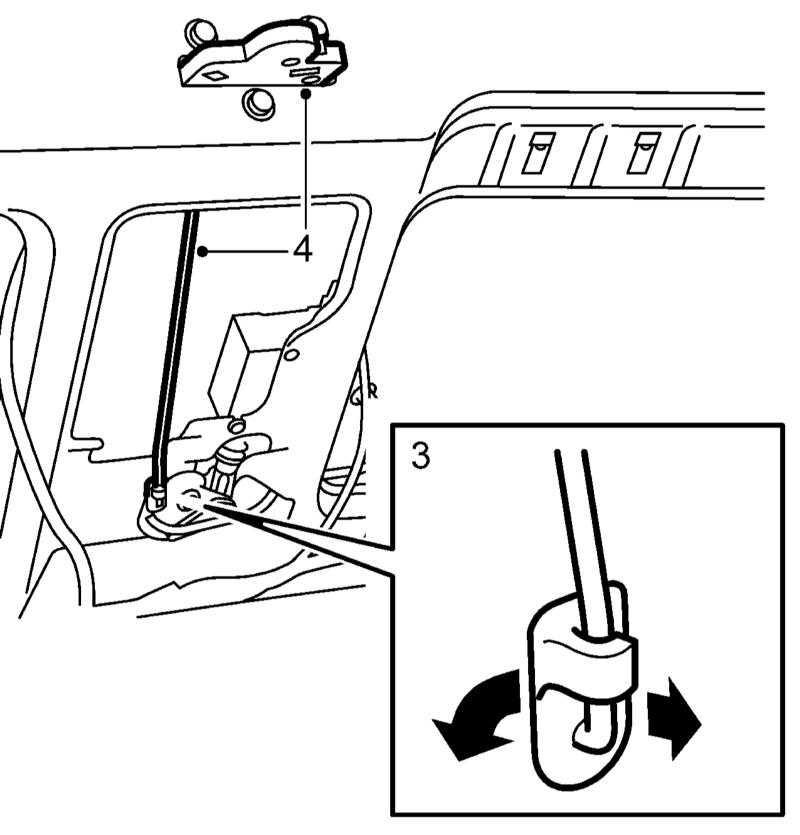

  1. Поверните фиксатор (3) штока привода замка и отсоедините шток. Снимите шток и замок (4).
  1. При замене замка перенесите шток на новый замок.

Э/мотор привода замка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите внутреннюю ручку и обшивку изнутри багажника (1).
  2. Поверните фиксатор (3) штока привода замка и отсоедините шток.
12.1.13 Снятие и установка крышки багажника и её компонентов Saab 95

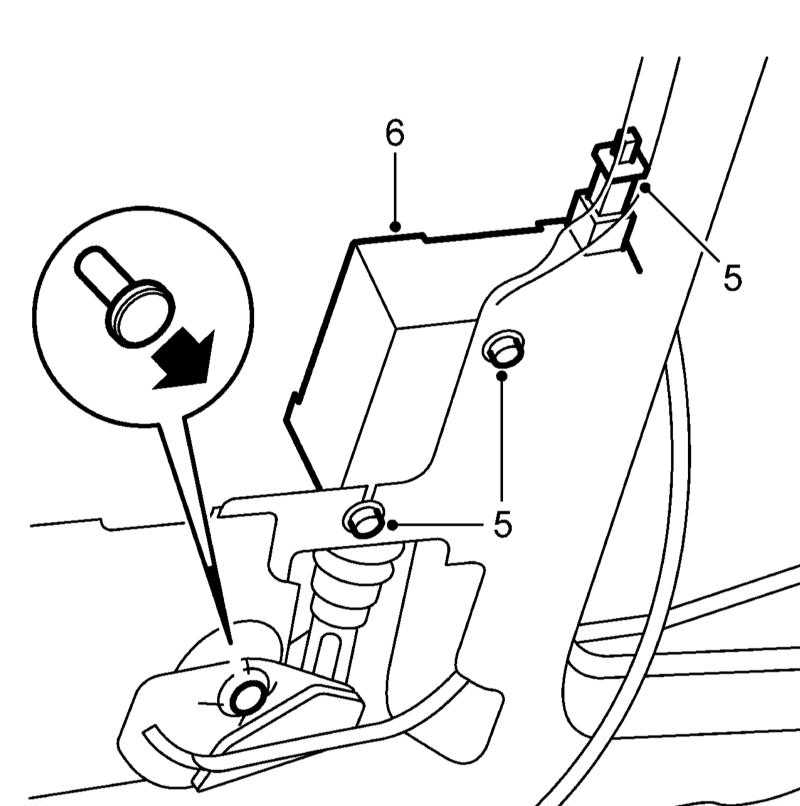

  1. Извлеките центральный штифт крепления механизма привода замка и снимите механизм, оставив его висеть на тяге.
  1. Выверните винты крепления э/мотора, разъедините разъём (5) и снимите э/мотор (6).
  2. Установка производится в обратном порядке.
