Сааб 95. Замена подрамника бензиновых моделей



Сааб 95. Замена подрамника бензиновых моделей

Замена подрамника бензиновых моделей

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите крышку впускного трубопровода. На моделях V6 отдайте гайки от фланца выпускной трубы.
11.2.3 Замена подрамника бензиновых моделей Saab 95

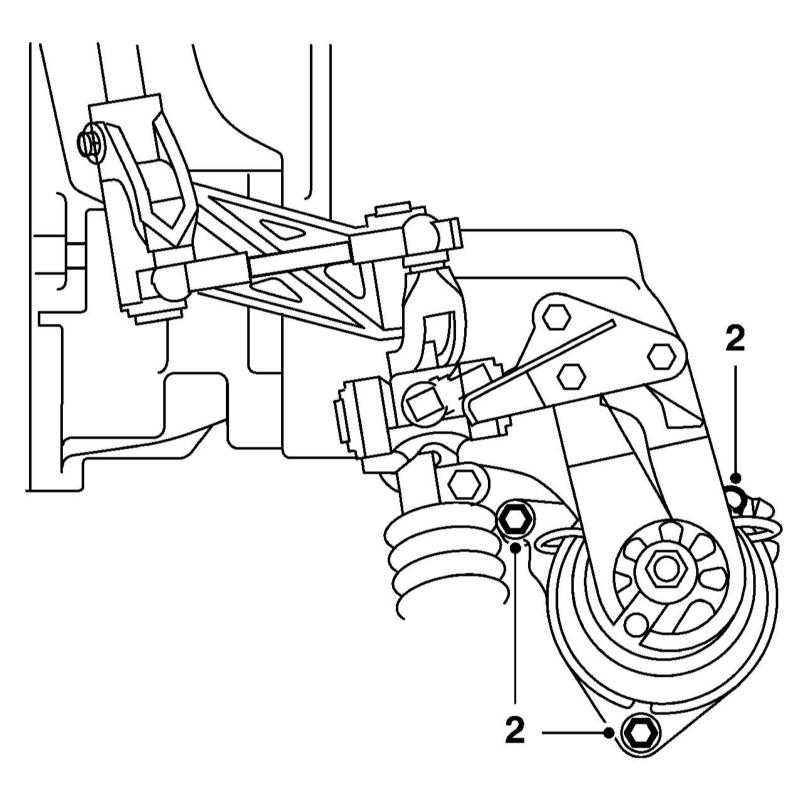

  1. Выверните болты крепления задней подушки двигателя к подрамнику.
  1. Отсоедините от подрамника опору трансмиссии. На моделях V6 установите 2 подъёмные проушины: одну на задней части головки цилиндров, другую – на место болта на передней части головки цилиндров.
  2. Установите подъёмник на крылья и вывесите двигатель.
  3. Разъедините разъёмы электропроводки лямбда-зонд(ов) и снимите её хомуты.
  4. Снимите передние колёса и нижние защитные кожухи двигательного отсека.
11.2.3 Замена подрамника бензиновых моделей Saab 95
  1. Отдайте крепёж маслоохладителя, оставив его висеть на шлангах. Скрепите жгутом сборку радиатора с его опорой.
11.2.3 Замена подрамника бензиновых моделей Saab 95

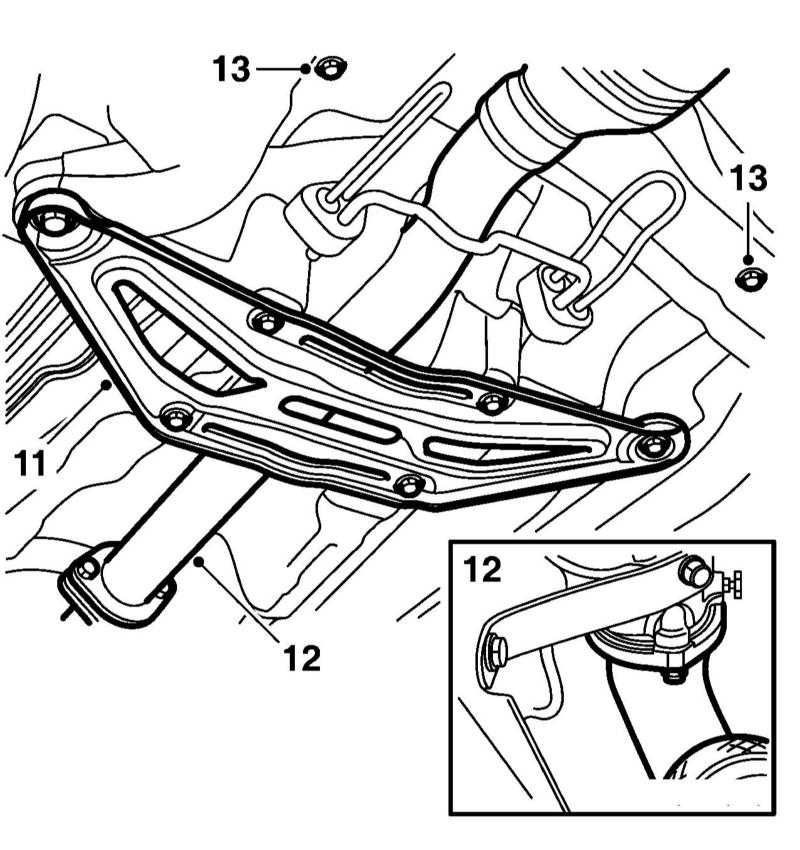

  1. Снимите усилитель (11) с задней части подрамника, при соответствующей комплектации снимите с каталитического преобразователя датчик температуры и опустите переднюю секцию выпускной трубы (12).
  1. Выверните два болта крепления рулевого механизма (13).
11.2.3 Замена подрамника бензиновых моделей Saab 95

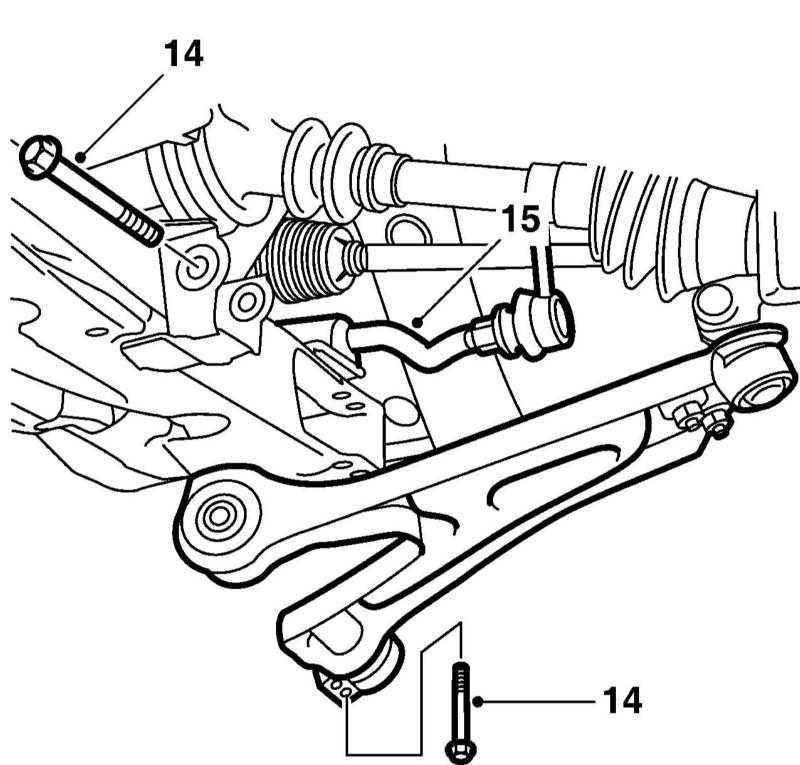

  1. Отсоедините от подрамника рычаги подвески (14) и стабилизатор поперечной устойчивости (15).
  1. Отдайте гайки крепления воздухоочистителя к подрамнику.
  2. Снимите с подрамника задний хомут трубки ГУР и кронштейн. Также высвободите трубки К/В из их держателей.
  3. Подоприте подрамник и выверните оставшиеся болты его крепления (см. иллюстрацию Крепёж компонентов передней подвески и рулевого управления).
  4. Слегка опустите подрамник настолько, чтобы обеспечить доступ к не снятым хомутам трубок ГУР.
11.2.3 Замена подрамника бензиновых моделей Saab 95

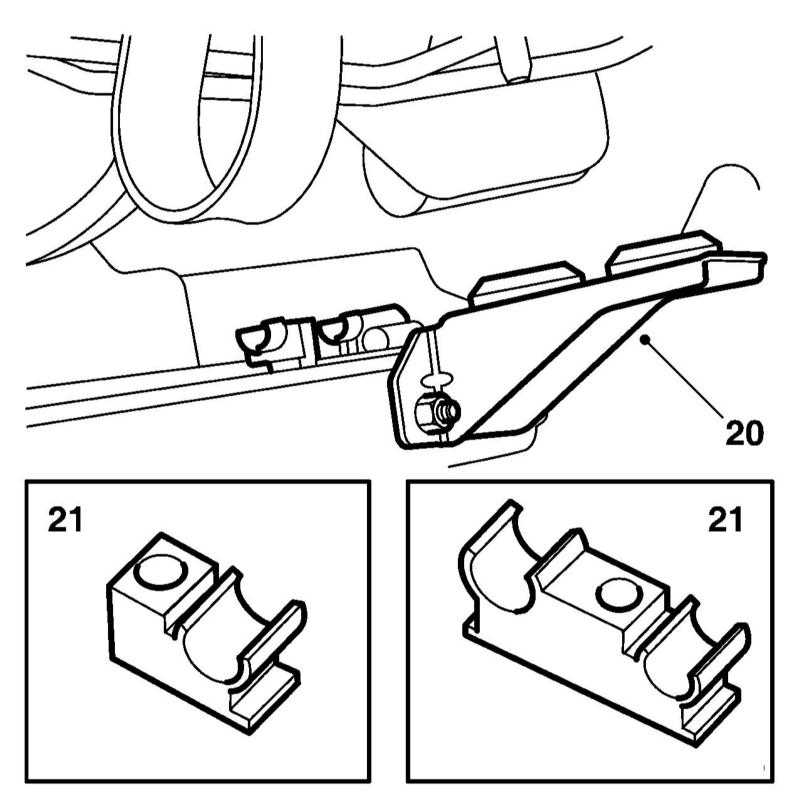

  1. Опустите подрамник и снимите кронштейны (20) крепления сборки радиатора и держатели (21) трубок К/В.
  1. Установка производится в обратном порядке. Затягивайте крепёж с требуемыми усилиями.
