Dacia SuperNova (engine E7J). Service manual - part 210

89C

ELECTRIC DIAGRAMS

89C - 92

20D

 CONTROL + DOORS ELECTRIC LOCKING

20F

 RADIO-FREQUENCY RECEPTION SIGNAL

28A

 CONTROL - OIL PRESSURE INDICATOR

31A

 CONTROL –WATER TEMPERATURE INDICATOR

34A

  SIGNAL – LEFT REAR LOUDSPEAKER

34B

  SIGNAL – LEFT REAR LOUDSPEAKER

34C

 SIGNAL – RIGHT REAR LOUDSPEAKER

34D

 SIGNAL + RIGHT REAR LOUDSPEAKER

34E

 SIGNAL + RIGHT FRONT LOUDSPEAKER

34F

 SIGNAL – RIGHT FRONT LOUDSPEAKER

34G

 SIGNAL + LEFT FRONT LOUDSPEAKER

34H

 SIGNAL – LEFT FRONT LOUDSPEAKER

38AH

 CONTROL + CLIMATE CONTROL BLOWER SPEED 1

38AJ

 CONTROL + CLIMATE CONTROL BLOWER SPEED 2

38AK

 CONTROL + CLIMATE CONTROL BLOWER SPEED 3

38AL

 CONTROL + CLIMATE CONTROL BLOWER SPEED 4

38AS

 AC CONTROL

38DH

 CONTROL + AIR CONDITIONING

38K

 AC CONTROL RELAY > UCE INJECTION

38N

 CONTROL + AC CLUTCH RELAY> AC PRESSURE SENSOR

38R

 CONTROL + AC COMPRESSOR CLUTCH

38U

 - FREON PRESSURE SENSOR

38X

 FREON PRESSURE SENSOR SIGNAL

38Y

 + FREON PRESSURE SENSOR

41A

 SIGNAL + FUEL LEVEL TRANSMITTER

42A

 SIGNAL + WATER TEMPERATURE

47A

 - MINIMUM LEVEL FUEL WARNING

47F

 VEHICLE SPEED SIGNAL

49B

 CONTROL + COOLING BLOWER

49C

 CONTROL + COOLING BLOWER RELAY

49F

 CONTROL + AIR CONDITIONING

49L

 CONTROL + COOLING BLOWER LOW SPEED RESISTANCE

64A

 SUPPLY + TURNING

64AP

 + PROTECTED TURNING LIGHTS

64B

 CONTROL + TURNING RELAY

64C

 LEFT TURNING LIGHTS CONTROL

64D

  RIGHT TURNING LIGHTS CONTROL

64E

 CONTROL + TURNING INDICATOR

64F

 CONTROL + HAZARD INDICATOR

64P

 + PROTECTED SIGNALING

65A

 CONTROL + STOP LIGHTS

67A

 CONTROL + ACOUSTIC WARNING

67C

 CONTROL + ACOUSTIC WARNING FUSE

80BC

 + INERTIA CONTACT

80BD

 FLASH RELAY CONTROL

80CA

 RIGHT FRONT ULTRASONIC EMISSION

80DA

  LEFT FRONT ULTRASONIC DETECTION INFORMATION

80E

 ANTI-INTRUSION INDICATOR CONTROL

80FC

 SIREN CONTROL SUPPLY

80T

 CONTROL – ANTI-STARTING INDICATOR

80X

 ANTI-STARTING  RECEIVER SIGNAL ROUTE

WIRE FUNCTIONS  EXPLANATION

ELECTRIC DIAGRAMS

89D -1

89D

GENERAL PRESENTATION

From the electric point of view, the electric diagrams of the vehicle have been structured as

Applied Principle Schemes (APS), which are presented according to the function each system of
the vehicle is having, from electric point of view. These APS diagrams also contain detail concerning
the internal function of some simple electric components (contacts, relays), thus contributing to a
better understanding of the system functioning and of the incident correct diagnosis.

The list of the functional diagrams is presented in Chapter 2, where the vehicle Applied Principle

Schemes may be found. These are divided in: electric supply diagrams, mass connection diagrams
and system functional diagrams.

The electric functional diagrams (APS), are presented in Chapter 7 and on these, the following

may be identified:

- electric components, marked by a 3-4 figures; their identification on the electric diagrams

can be achieved by means of “index of components” – Chapter 3;

- couplings between the electric wires, marked by the letter R followed by figures; they are

indicated in  the  Chapter 4  list;

- mass connections, marked by the letter M followed by a figure or a letter, are indicated

in Chapter 4.

Each wire of the electric diagrams is marked by an alphanumeric code, representing the wire

function, followed by  figures representing the wire sectioning.

The connectors and couplings between the wires are presented in Chapter 11, where they are

drawn from the wires inlet to the connector/coupling. The wires entering each connector socket
are identified by means of the above-mentioned drawings. The Chapter 11 also includes tables
with details about each wire entering the connector: wire location in the connector socket, wire
sectioning, wire function code and its destination.

Chapter 10  includes the  index of  wire  functions in connectors and couplings, representing the

list of all the connectors and couplings and helping to their easy identification in Chapter 12.

The mass and coupling position on the vehicle is presented in Chapter 5 and helps to identify

the electric mass fixing points on it and the location of the couplings between its wires.

The electric components position on the vehicle is presented in Chapter 6. The position of the

various components with electric functions on the vehicle can be identified by means of the
components list.

The cockpit fuse box is presented in Chapter 8 and contains information about its positioning,

the functional purpose of the fuse and their relays and the description of the wiring connectors
connected to  this  one.

GENERALITIES

ELECTRIC DIAGRAMS

89D -2

89D

The fuse box from the engine compartment is presented in Chapter 9, that contains information

about its positioning on the vehicle and the functional purpose of the relays and fuse placed on it.

The functional codes of the wires are detailed explained in Chapter 12.

FUNCTIONAL DIAGRAMS INTERPRETATIONS

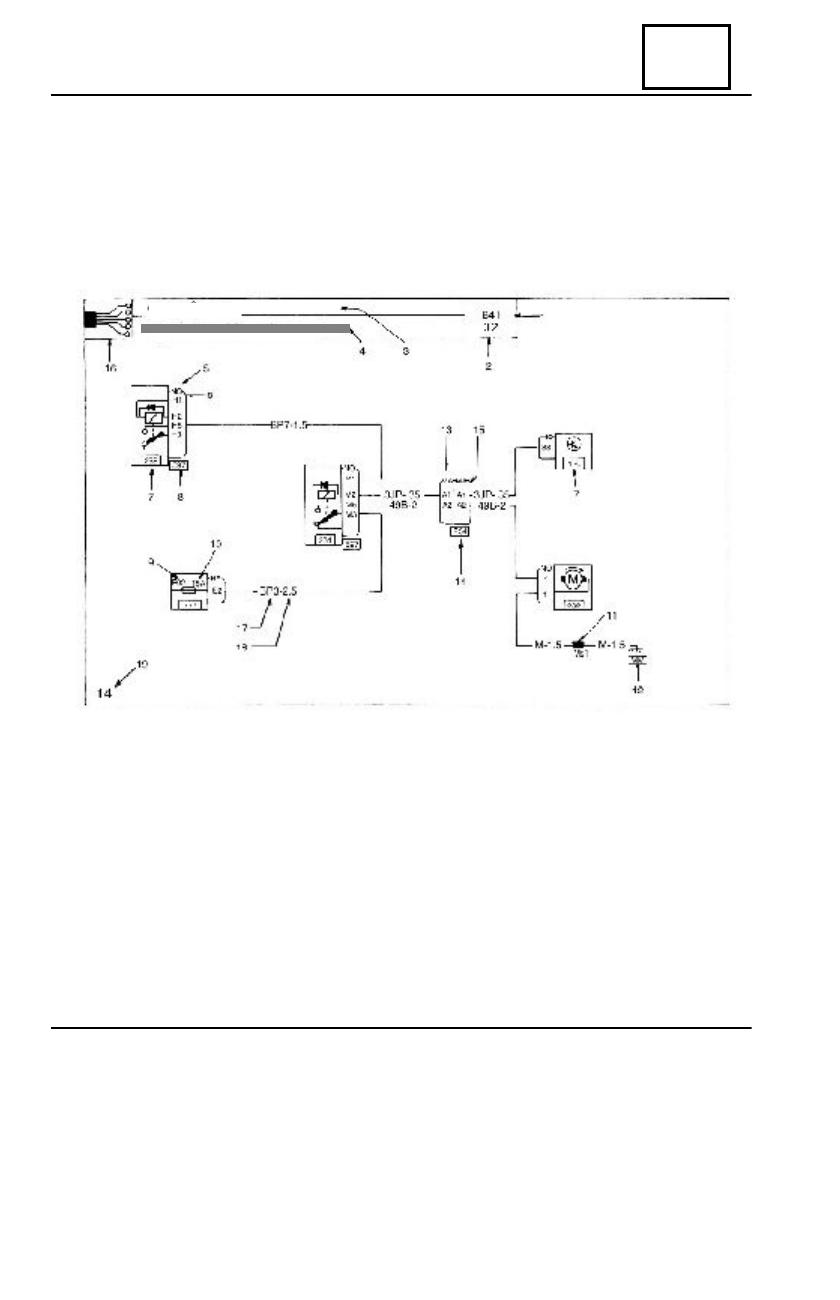

The functional diagrams information included in Chapter 7 are to be interpreted taking into

consideration the explanation referring to the following example:

1 = vehicle class
2 = manufacturing year
3 = electric functional diagram denomination
4 = criteria of equipment differentiation for identifying the functional diagram
5 = electric connector colour*
6 = connector graphical representation
7 = electric component index number
8 = fuses box number where the relay or the safety fuse are mounted.
9 = identification of the safety fuse on the fuses box

10 = safety fuse value
11 = identification of wiring joints
12 = electric mass identification
13 = electric connection colour between wires*
14 = electric connection identification
15 = electric connection graphical representation
16 = symbol (sign) pages containing functional diagrams
17 = wire function code
18 = wire sectioning
19 = functional diagram number

                                                                                                                                       1.

The electric connectors (5) and the couplings (13) are symbolised by the following colours:

BA = white

GR = grey

RG =  red

NO = black

MA= brown

CY= white

BE = blue

VE = green

GENERALITIES

ELECTRIC DIAGRAMS

89D -3

89D

BLOWER COOLING
