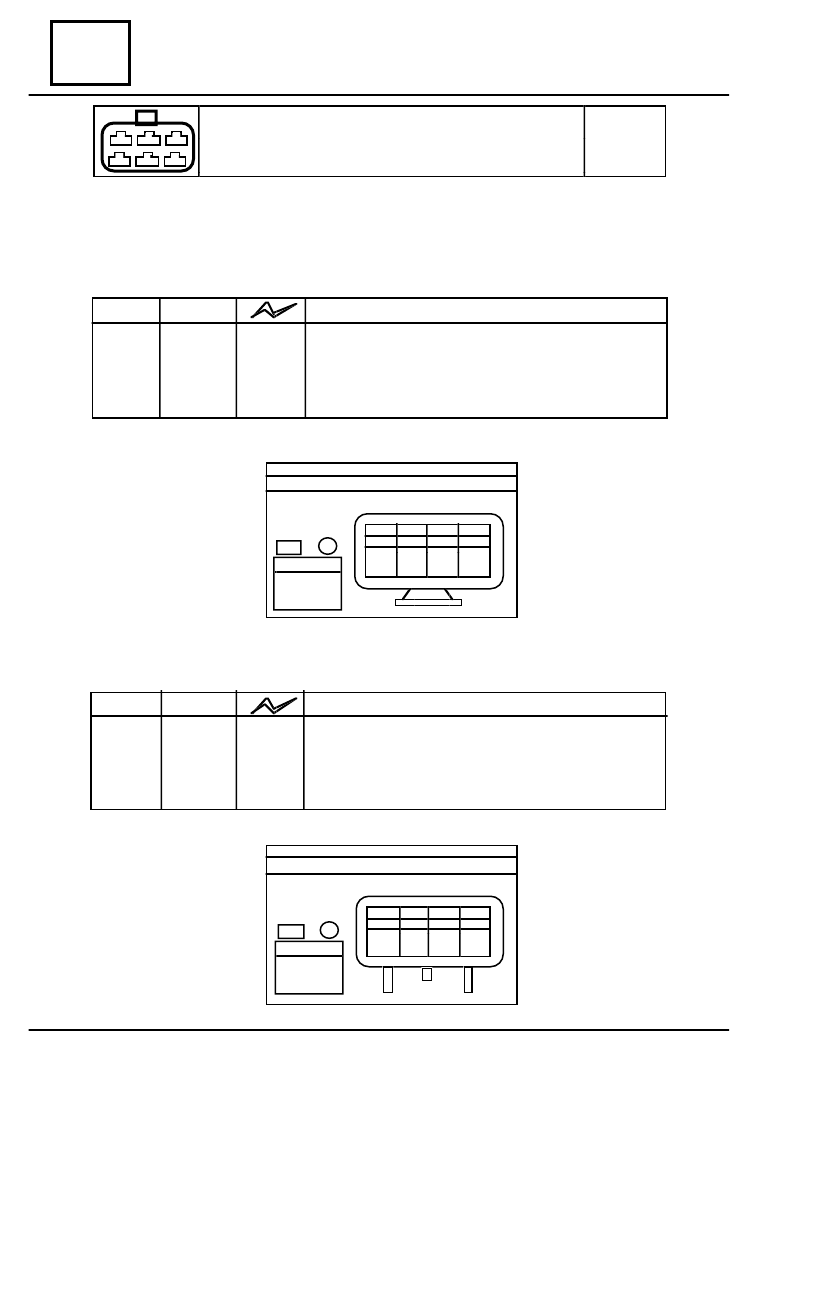

89C ELECTRIC DIAGRAMS 89C - 88 CONNECTIONS B41 01 HATCHBACK WIRING CONNECTION Position Sectioning Destination 1

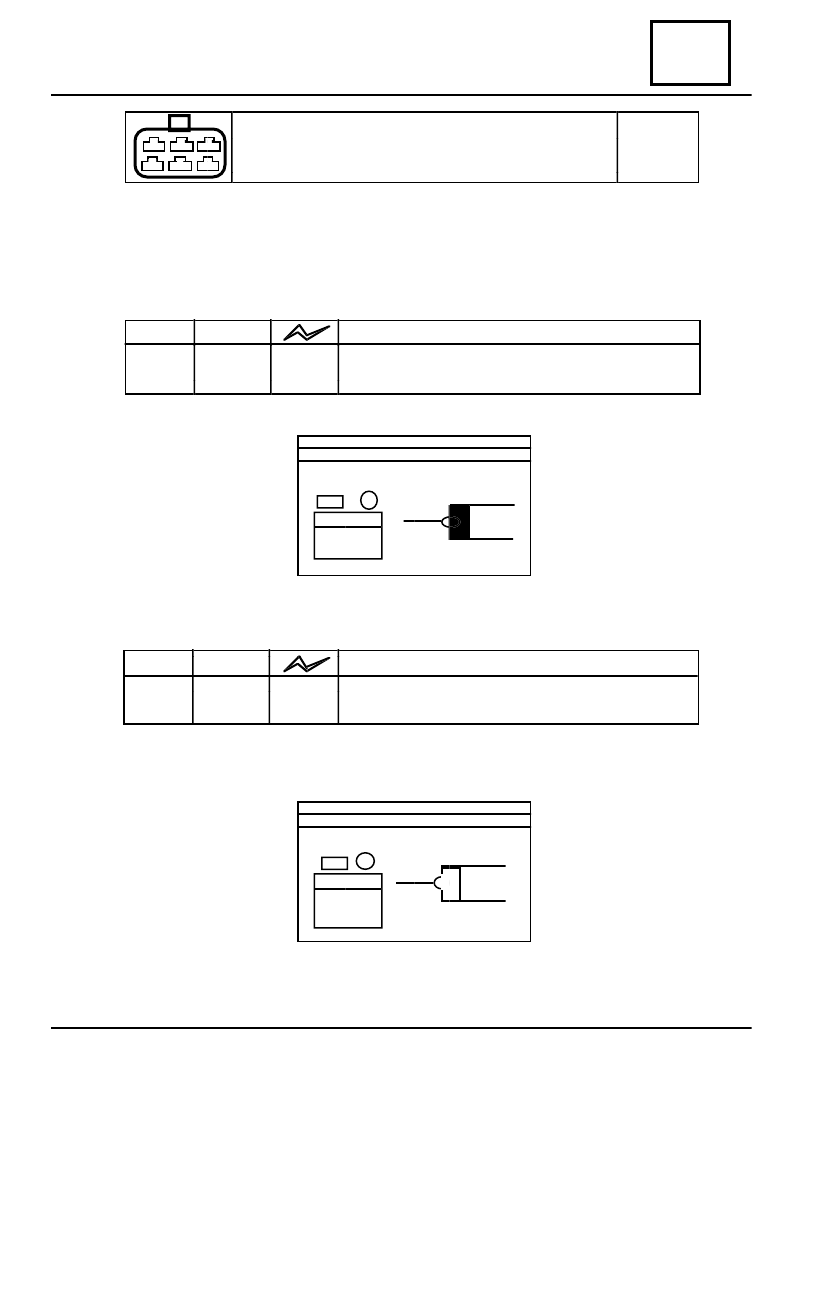

0,35 13A CONTROL + CEILING LAMPS LIGHTING > HATCHBACK CONTACT 2 0,35 65A CONTROL + STOP LIGHTS (ON HOOD) 2 0,35 65A CONTROL + STOP LIGHTS (ON AILERON) 3 0,35 L + PARKING LIGHTS > FUSE OUTLET F05 4 2,0 15B CONTROL + REAR WINDOW DEFROSTING HATCHBACK / REAR WIRING CONNECTION REAR WIRING CONNECTION Position Sectioning Destination 1
0,5 13A CEILING LAMPS LIGHTING CONTROL > HATCHBACK CONTACT 2 0,5 65A CONTROL + STOP LIGHTS 3 0,35 L + PARKING LIGHTS > FUSE OUTLET F05 4 2,0 15B CONTROL + REAR WINDOW DEFROSTING NO R 157 1 2 3 4 13A 6 5 A L 15B X X X X NO R 157 4 3 2 1 15B L 6 5 A 1 3 A
X X
X X X CONNECTORS AND CONNECTIONS WIRES FUNCTION |
