Dacia Pick-Up 1304/1305/1307. Service manual - part 76

FRONT BEARING ELEMENTS

31 - 28

31

FRONT SHOCK ABSORBER

FRONT SHOCK ABSORBER

REPLACEMENT BY MEANS OF THE SUS 478 - 01 DEVICE

The front shock absorber may be dismounted as follows:

- single, using the SUS 478 – 01 device;
- together with the spring, using the SUS 478 device.

D

ISMO UNTING

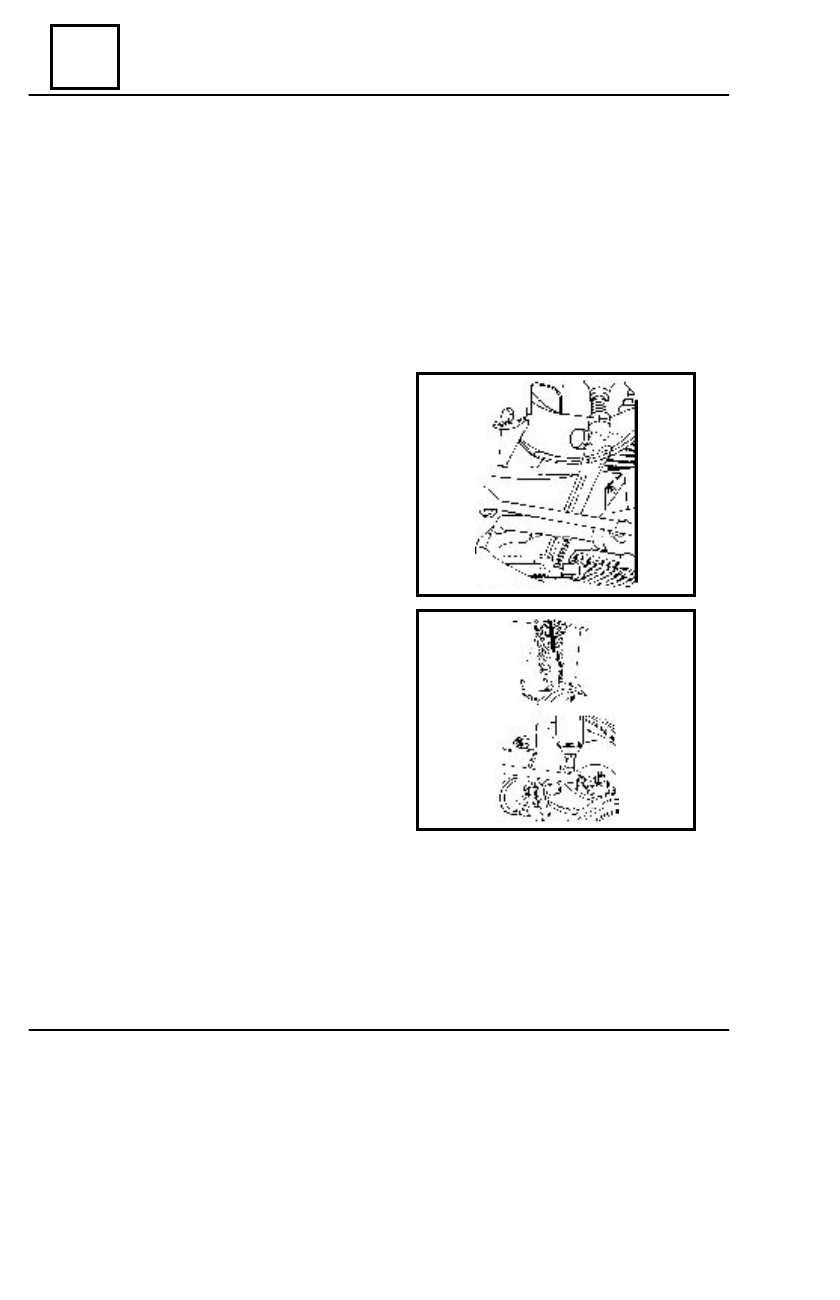

Mount the PF 509 support crossbar between

the shock absorber lower attachment shaft and
the suspension lower arm shaft.

Lift the engine by means of a 2 columns

elevator.

Remove the plastic shutter  mounted on the

shock absorber column.

Dismount the wheel.
Mount the SUS 478 – 01 device on  the wing

double lining  reinforcemen

t.

Place the threaded rod  and compress  the

spring.

Loosen the stabilizer rod  shaft nut.
Unscrew:

- the shock absorber upper lock nut and nut;
- the shock absorber lower lock nut.

Rotate the shock absorber and remove it from the lower joint.
Push the rod, tilt the  shock absorber and take it out.

31

FRONT BEARING ELEMENTS

31 - 29

R

EMOUNTING

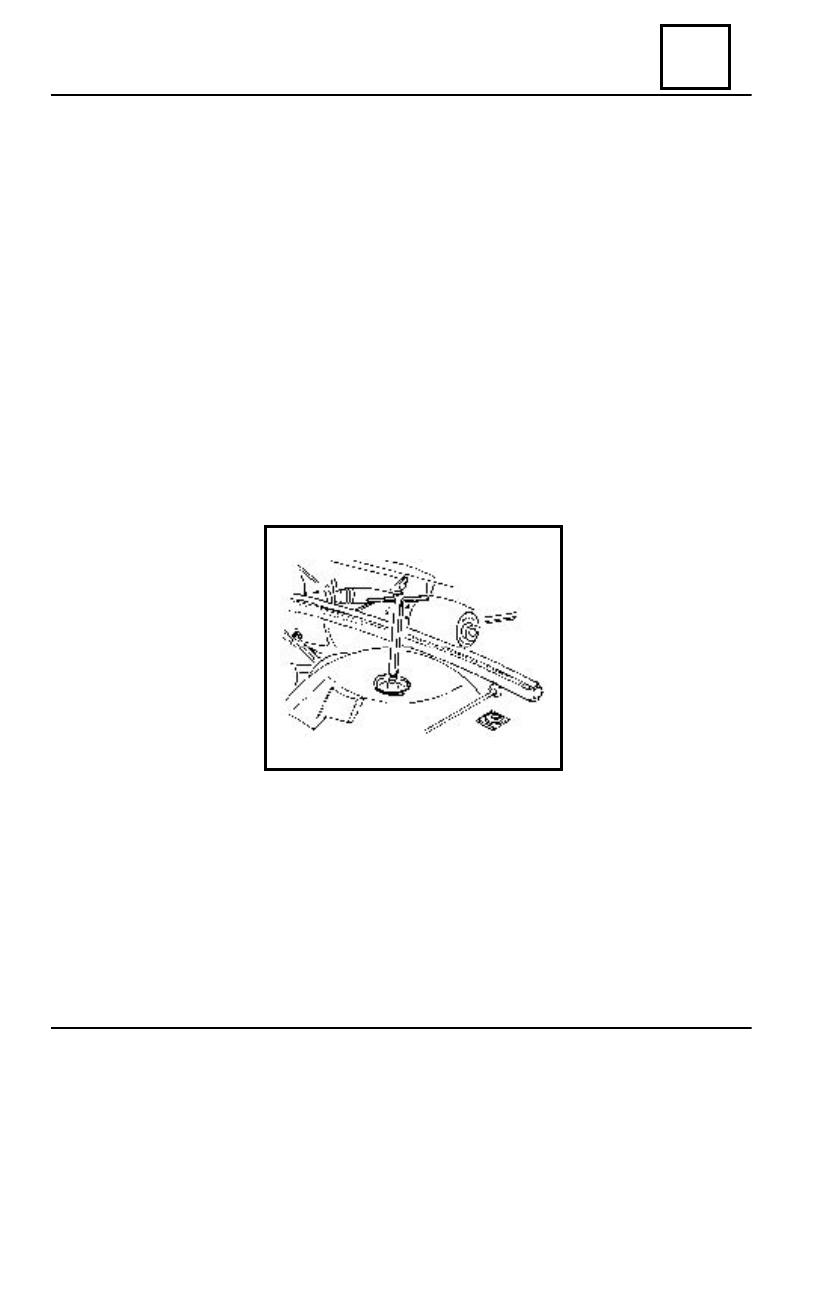

Grease the threaded parts of the shock absorber with special MoS2 grease.
Press the rod , tilt and place the shock absorber.
Fully screw the shock absorber into the lower joint.
Pull the shock absorber rod by means of the SUS 513 device.
Position the rubber buffers and the crossbar.
Tighten the upper nut at the required moment.
Tighten the lock nut.
Tighten at the required couple:

- the lower lock nut;
- the stabilizer rod shaft nut.

Dismount  the  SUS 478 – 01 device.
Mount the wheel.
Lower the vehicle from the elevator.
Remove the  PF 509 support crossbar.

FRONT SHOCK ABSORBER

FRONT BEARING ELEMENTS

31 - 30

31

FRONT SHOCK ABSORBER REPLACEMENT BY MEANS

OF THE  SUS 478 DEVICE

D

ISMO UNTING

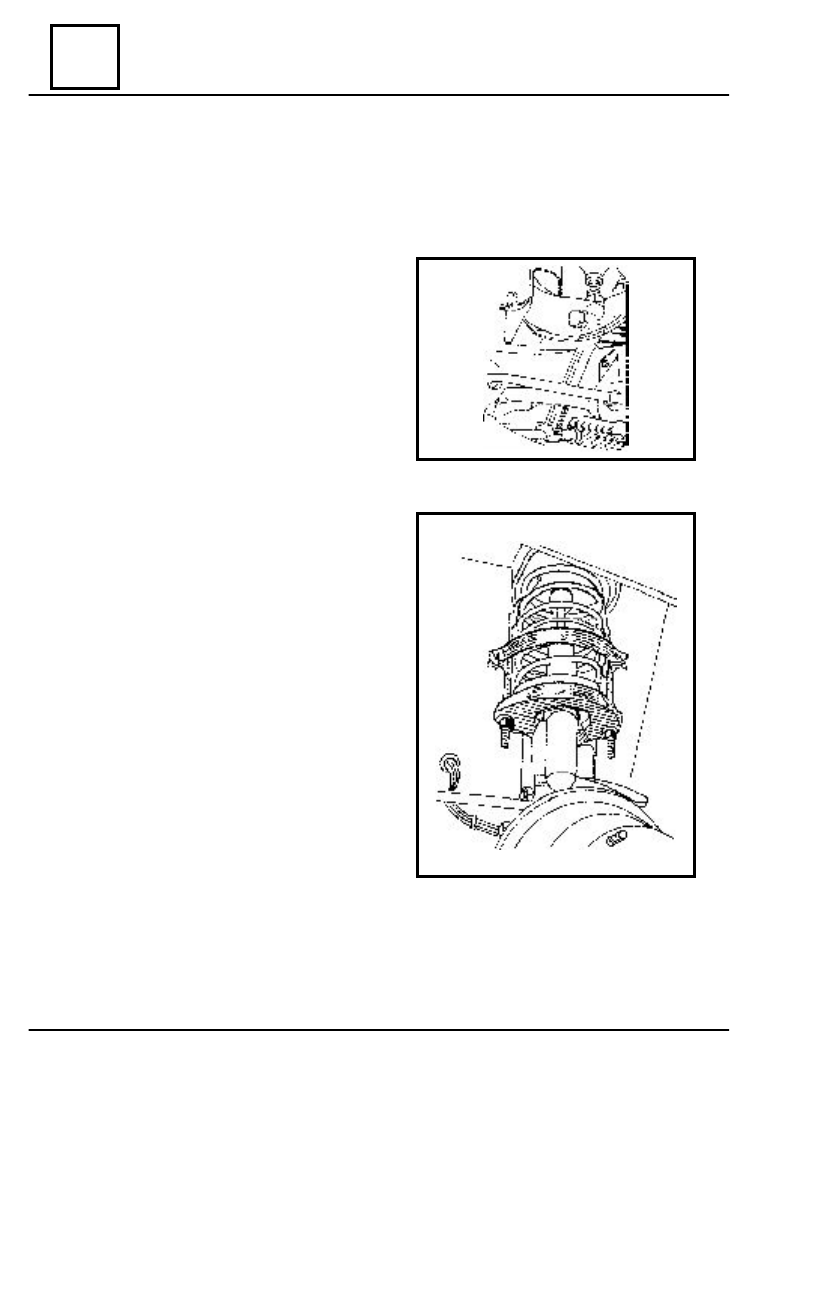

Mount the PF 509 support crossbar.

FRONT SHOCK ABSORBER

Lift the vehicle by means of a 2 columns el-

evator.

Dismount the wheel.
Take the SUS 478 device and perform the

following operations:

- grease the thread of the grippers;
- hook the grippers to the last but one up-

per coil of the shock absorber spring;

- place the lower plate of the device;
- slightly tighten the nuts;
- mount the lock collar at the middle of

the springs;

- compress the spring by alternately tight-

ening the nuts, until the spring raises from the
shock absorber flange.

Dismount:

- the shock absorber upper nut and  lock

nut;

- the shock absorber lower lock nut.

Rotate the shock absorber and remove it from

the lower joint.

Push the shock absorber rod.
Dismount the “ device – spring – shock ab-

sorber “ assembly.

31

FRONT BEARING ELEMENTS

31 - 31

FRONT SHOCK ABSORBER

R

EMOUNTING

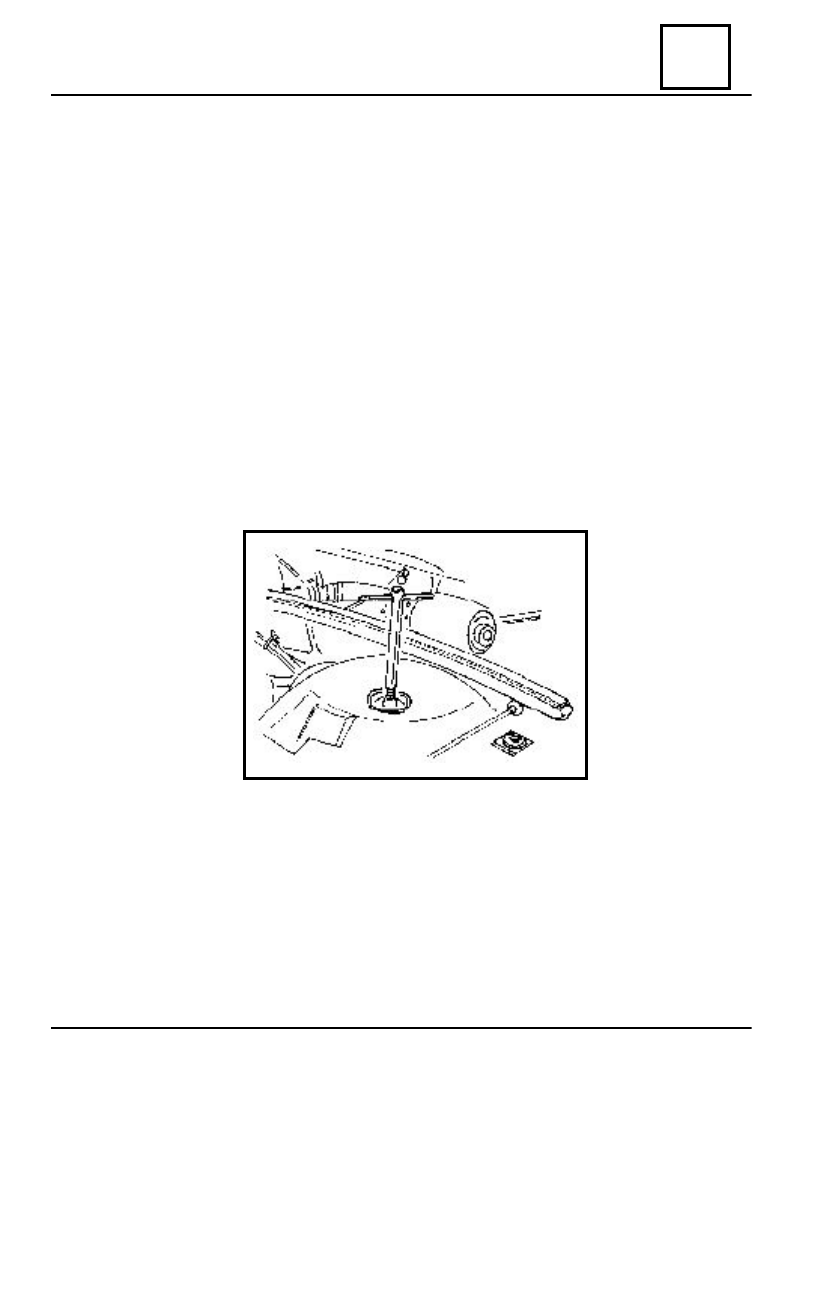

Grease the threaded parts of the shock absorber with special MoS2 grease.
Place the “ device – spring – shock absorber “ assembly.
Fully screw the shock absorber into the lower joint.
Pull the shock absorber rod by means of the SUS 513 device.
Position the rubber buffers and the crossbar.
Tighten the upper nut at the required moment.
Tighten the lock nut.
Tighten at the required couple:

- the lower lock nut;

       - the stabilizer rod shaft nut.

Depress the spring and dismount the SUS 478 device.
Mount the wheel.
Lower the vehicle from the elevator.
Remove the  PF 509 support crossbar.
