Renault Symbol. Стеклоомыватель

На некоторых моделях автомобилей устанавливается двойной насос омывателей (ветрового и заднего стекол). Подача воды на форсунки омывателя зависит от подачи питания на выводы насоса. При подаче питания + 12 В на клемму "2" и заземления клеммы "1" вода поступает с выхода (А) насоса на ветровое стекло. При смене полярности питания вода поступает с выхода (В) на заднее стекло.

стеклоомыватель

На моделях без омывателя заднего стекла питание +12 В подается на клемму "2", клемма "1" заземлена.

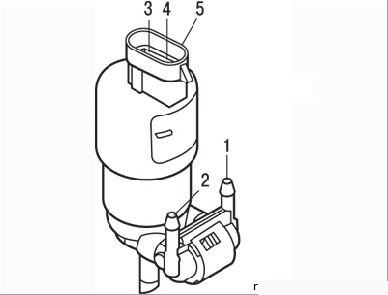

Рисунок 8.49. Мотор стеклоомывателя: 1 – наконечник черного цвета для подачи жидкости к ветровому стеклу; 2 – наконечник белого цвета для подачи жидкости к заднему стеклу; 3, 4 – контакты; 5 – контактный разъем

Автомобиль оснащен стеклоомывателем с электронасосом (Рисунок 8.49) двунаправленного действия с возможностью подачи жидкости из бачка к омывателю либо ветрового, либо заднего стекла в зависимости от напряжения на двух контактах разъема 5.

Снятие и установка бачка стеклоомывателя

Снятие:

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– снимите поводки стеклоочистителя;

– снимите накладку ветрового стекла (см. раздел «Кузов»);

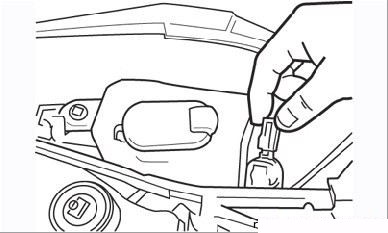

Рисунок 8.50. Отсоединение контактного разъема от электронасоса стеклоомывателя

– отсоедините контактный разъем от электронасоса (Рисунок 8.50);

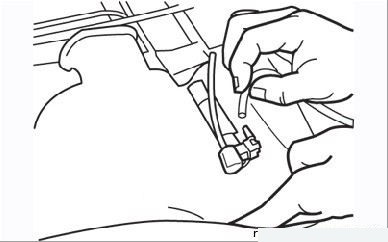

Рисунок 8.51. Отсоединение шлангов от электронасоса стеклоомывателя

– выверните болт крепления бачка стеклоомывателя и приподнимите его так, чтобы можно было отсоединить от электронасоса шланги (Рисунок 8.51), пометив их расположение;

– выньте бачок из моторного отсека;

– при необходимости отсоедините от бачка электронасос.

Установку выполняйте в порядке, обратном снятию, учитывая замечания, относящиеся к установке поводков стеклоочистителя (см. выше).

Форсунки стеклоомывателя

Направление струи жидкости, выходящей из форсунок, регулируется с помощью иголки или булавки, вставленной в распылитель и поворачиваемой в нужном направлении для оптимального попадания жидкости на стекло.

Для снятия форсунки ветрового стекла поднимите капот, отсоедините от форсунки шланг и аккуратно выдавите ее наружу, стараясь не повредить краску.

Для снятия форсунки двери задка необходимо снять верхнюю панель двери (см. подраздел «Доплнительный стоп-сигнал»). Отсоедините шланг и аккуратно выдавите форсунку наружу, стараясь не повредить краску двери.

Установку форсунок выполните в порядке, обратном снятию.
