Renault Symbol.
Стеклоочиститель передний - снятие и установка
– установите щетки очистителя в исходное положение и пометьте их
расположение на ветровом стекле для облегчения обратной
установки; |
– отсоедините провод от отрицательной клеммы аккумуляторной
батареи; |
– обратите внимание на то, что поводки очистителя разной длины,
не перепутайте их при установке; |

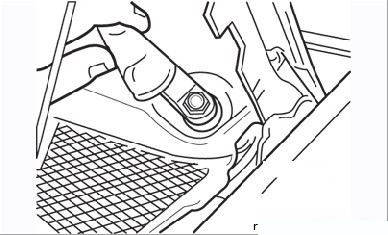

– поднимите пластмассовую крышку или заглушку, прикрывающую
гайку крепления поводка (Рисунок
8.43); |
– отверткой или съемником сдвиньте поводок с оси. Не повредите
краску или декоративную накладку; |
– снимите накладку у ветрового стекла, как описано в разделе
«Кузов»; |
|

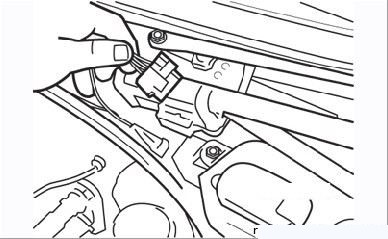

Рисунок 8.44.
Отсоединение контактного разъема мотора
очистителя ветрового стекла |
|
|
– освободите фиксатор и отсоедините контактный разъем от мотора
очистителя (Рисунок
8.44); |
|

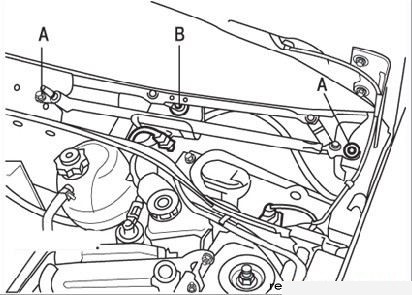

Рисунок 8.45.
Винты (А) крепления механизма привода очистителя
ветрового стекла и гайка (В) вала мотора |
|
|
– выверните два винта крепления А (Рисунок
8.45) механизма привода и отделите его от задней точки
крепления; |
– после снятия механизма привода и мотора в сборе отверните
гайку В вала мотора и освободите тягу, пометив ее положение; |
– снимите три крепления мотора. |
– установите тягу на моторе в соответствии с меткой, нанесенной
при снятии; |
– прежде чем устанавливать поводки очистителей, убедитесь, что
мотор находится в положении фиксированной остановки; |
– щеткой с металлической щетиной очистите шлицы на осях поводков
очистителей; |
– установите поводки очистителя, поместив щетку напротив метки,
сделанной при снятии; |
– установите новые гайки и затяните их установленным моментом; |
– проверьте работу очистителя. |

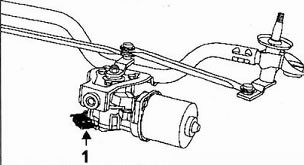

Проверка двигателя стеклоочистителя
Клемма |
Описание |
1 |
Положение останова |
2 |
Не используется |
3 |
Низкая скорость |
4 |
Высокая скорость |
5 |
"Земля" |
