Opel Vectra C, Signum. Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ) конца такта сжатия

1. Верхней мертвой точкой (ВМТ) называется наивысшая точка хода поршня в своем цилиндре. В 4-тактных двигателях в процессе вращения коленчатого вала данное положение достигается каждым из поршней дважды в течение одного рабочего цикла: один раз в конце такта сжатия и второй - в конце выпускного такта. Определение положения ВМТ поршня в конце такта сжатия (обычно первого цилиндра) имеет важное значение для многих проводимых далее работ, например, для замены зубчатого ремня, проверки фаз газораспределения и замены прокладки головки блока цилиндров. Иногда ВМТ такта сжатия называют также моментом зажигания.

6.1 Нумерация цилиндров 6 цилиндрового двигателя стрелкой указано направления движения автомобиля

Для снятия верхней крышки привода ГРМ необходимо отпустить крепежные болты (1) (двигатели Z16XE/Z18XE)

Замечание: Номера цилиндров считаются в последовательности с 1 по 4. Первый цилиндр находится со стороны привода вспомогательных агрегатов/привода ГРМ. На 6-цилиндровых двигателях нумерация начинается с ближнего левого (если смотреть на двигатель со стороны привода ГРМ) цилиндра (см. иллюстрацию).

2. Проверка и регулировка фаз газораспределения является очень трудоемкой операцией и может быть выполнена только с применением специального инструмента фирмы Opel, заранее убедитесь, что все необходимые принадлежности есть в наличии и находятся под рукой. Данный инструмент, как правило, доступен только на сервисной станции. Кроме того, на большинстве двигателей данная операция требует трудоемких подготовительных работ - рекомендуется доверить проведение данной процедуры специалистам СТО кампании Opel.

Замечание: Ниже приводиться подробное описание процедуры лишь для некоторых двигателей. Для остальных двигателей порядок выполнения подготовительных работ описан в Разделе 8.

3. Для приведения поршня первого цилиндра в ВМТ необходимо равномерно и медленно повернуть коленчатый вал так, чтобы совпали метки ВМТ. В зависимости от условий, проворачивание коленчатого вала двигателя может выполняться следующими способами:

• Вывесите одно из передних колес и установите автомобиль на подставку. Включите 5-ю передачу - при проворачивании вывешенного колеса будет проворачиваться коленчатый вал двигателя (модели с РКПП). Для проворачивания колеса при проведении регулировок воспользуйтесь помощью ассистента.-

• Если под рукой нет приспособлений для поддомкрачивания автомобиля, выберете ровную достаточно большую площадку и включите 5-ю передачу. При перемещении автомобиля путем толкания будет проворачиваться и коленчатый вал (модели с РКПП).

• В стационарных условиях проворачивание коленчатого вала осуществляется при помощи ключа-трещотки и сменой головки, которая устанавливается на центральный болт крепления шкива коленчатого вала, при этом должна быть включена нейтральная передача и взведен стояночный тормоз. Коленчатый вал следует поворачивать по часовой стрелке (если смотреть со стороны привода ГРМ).

Внимание: Не проворачивайте двигатель за болт крепления зубчатого колеса распределительного вала - при этом сильно натягивается зубчатый ремень/цепь привода газораспределительного механизма (ГРМ)!

4. Пред началом выполнения работ по выставлению ВМТ отсоедините провод от отрицательной клеммы аккумуляторной батареи

Двигатели Z16XE/Z18XE

5. Снимите верхнюю крышку двигателя

6. Выверните 3 крепежных болта (см сопр. иллюстрацию), отделите верхнюю крышку зубчатого ремня от заднего кожуха ГРМ и снимите ее.

7. Поверните шкив коленчатого вала в направлении вращения двигателя (по часовой стрелке) так, чтобы совпали метки на шкиве и блоке двигателя (см. иллюстрацию) - при этом также должны совпасть метки на зубчатых колесах распределительных валов Теперь поршень первого цилиндра находится в ВМТ такта сжатия.

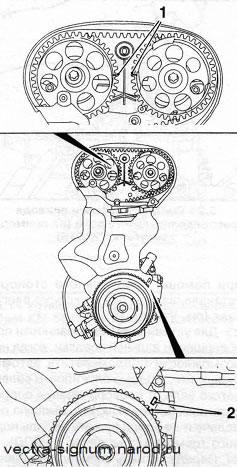

6.7 Выставление ВМТ (двигатели Z16XE/Z18XE) - метки (2) шкива коленчатого вала и метки (1) зубчатых колес распределительных валов должны совпасть

Замечание: Если метки распределительных валов находятся на наружных сторонам зубчатых колес, проверните коленчатый вал еще на один оборот.

При несовпадении меток зубчатых колес ГРМ требуется провести регулировку фаз распределения для чего необходимо снять зубчатый ремень

8. По окончании выполнения проверки установите на место снимавшиеся компоненты. Установка производится в обратном порядке. Пред установкой верхней крышки ГРМ проверьте ее целостность и тщательно протрите снаружи и изнутри.

Двигатели Z22SE/Z22YH

Внимание: В отличие от других на данных двигателях определяется ВМТ такта сжатия для поршня 4-го цилиндра!

Замечание: Проверка и регулировка фаз газораспределения может быть произведена только при помощи специального прибора Opel-KM-6148.

9. Снимите крышку двигателя

10. Снимите воздухоочиститель и сбросьте давление в системе подач, топлива

11. Высвободите из держателей, отпустите крепление и снимите топливопровод. Для предотвращения попадание грязи в топливную систему закройте свободные концы топливопровода под ходящими заглушками.

12. Отсоедините шланг системы вентиляции картера двигателя. Закройте свободные конец шланга и посадочный раструб подходящими заглушками.

13. Снимите модуль зажигания

14. Отсоедините шланг системы охлаж дения, отпустите крепежную гайку (2) (см. иллюстрацию) и снимите трубку системы охлаждения. Рассоедините 2 разъема электропроводки лямбда-зонда и разъем клапана системы рециркуляции отработавших газов (EGR). Выверните 5 болтов и 2 крепежные гайки, выверните шпильки и снимите шину «массы». Снимите держатель жгута электропроводки.

6.14 Подготовка крышки головки цилиндров к снятию

1,2 Крепежные гайки

3 Трубка системы охлаждения

15. Выверните 14 крепежных болта и снимите крышку головки цилиндров.

16. Установите автомобиль на подставки или вывесите его на подъемнике.

17. Снимите крышку мультиреберного ремня

18. Установите ВМТ такта сжатия для поршня 4-го цилиндра, для чего медленно и равномерно поворачивайте коленчатый вал в направлении вращения двигателя до тех пор, пока метки на шкиве коленчатого вала и на крышке ГРМ не совпадут, при этом кулачки см. сопр. иллюстрацию) распределительных валов над 4-ым цилиндром должны быть направлены вверх.

16.18 При установке ВМТ такта сжатия для поршня 4-го цилиндра кулачки (1 и 2) распределительных валов должны быть направлены вверх

Замечание: Если при совмещении меток кулачки направлены вниз, поверните коленчатый вал на еще на 1 оборот.

Запустите автомобиль на колеса.

19. Для проверки фаз газораспределения необходимо установить при помощи крепежных болтов специальное приспособление КМ-6148 (см. иллюстрацию) - при этом направляющие должны войти в специальные отверстия на зубчатых шкивах распределительных валов. Если этого не произошло - необходимо произвести соответствующую регулировку.

20. Установка всех снимавшихся компонентов производится в порядке, обратном порядку снятия. Перед установкой крышки головки цилиндров очистите все сопрягаемые поверхности и резьбовые отверстия, установите крышку головки цилиндров с пятью новыми прокладками.

Двигатели Z19DT(H)

Внимание: Настройка датчика угла поворота рулевого колеса после каждого отсоединения аккумуляторной батареи сбивается и после завершения работ необходимо произвести настройку датчика заново!

21. Снимите переднее правое колесо

22. Снимите нижнюю крышку двигательного отсека

23. Ослабьте болты крепления шкива коленчатого вала

24. Снимите мультиреберный ремень

25. Выверните болты крепления шкива коленчатого вала и снимите шкив.

Установка приспособления (1) (КМ-6148) для проверки фаз газораспределения (двигатель Z22YH)

2 Направляющие для проверки совпадения отверстий

3 Крепежные болты

26. Снимите воздухоочиститель

27. Снимите правую опору двигателя

28. Выверните 6 крепежных болтов и снимите верхнюю крышку зубчатого ремня. Отсоедините электропроводку от датчика угла поворота коленчатого вала. На двигателе Z19DTH дополнительно выверните крепежный болт и снимите направляющую трубку щупа измерения уровня двигательного масла и отсоедините линию системы вентиляции картера (PCV).

29. Двигатель Z19DT - необходимо провернуть коленчатый вал до совмещения меток на шкиве распределительного вала и на кожухе ГРМ (см. иллюстрацию).

Внимание: Не приворачивайте двигатель за распределительный вал, в противном случае слишком сильно натягивается зубчатый ремень!

6.29 Совмещение маток (1 и 2) распределительного вала (двигатель Z19DT)

30. Двигатель Z19DTH - для проверки необходимо предварительно вывернуть 2 резьбовые пробки спереди и сзади на корпусе распределительных валов и ввернуть вместо них специальные регулировочные оправки Opel-EN46789 (со стороны впускных клапанов) и EN-46789-100 (со стороны выпускных клапанов) (см. иллюстрацию). Проверните коленчатый вал так, чтобы регулировочные оправки зафиксировались в распределительных валах.

6.30 Установка приспособления EN46789 (1) на двигателе Z19DTH

31. Установите фиксатор натяжного устройства EN-46788 (см. иллюстрацию), для чего выверните болт (стрелка) масляного насоса и установите вместо него специальную крепежную шпильку. Установите фиксатор на шестерне коленчатого вала и закрепите его на шестерне болтом и гайкой на крепежной шпильке.

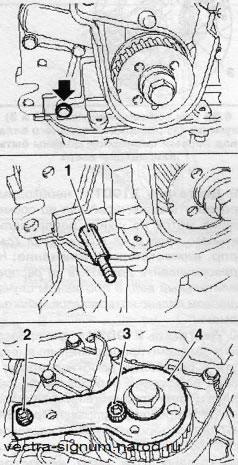

6.31 Установка фиксатора коленчатого вала (4) (EN-46788)

1 Крепежная шпилька

2 Гайка

3 Крепежный болт

32. Если при установленном инструменте метки ВМТ на шкиве распределительного вала и корпусе распределительных валов совпадают, то фазы распределения отрегулированы правильно. В противном случае снимите зубчатый ремень и произведите соответствующую регулировку.

33. По окончании выполнения проверки установите на место снимавшиеся компоненты. Не забывайте устанавливать крышку двигателя

Двигатели Y22DTR/Y20DTH

Замечание: На протяжении практически всего периода эксплуатации цепь привода ГРМ не требует обслуживания и регулировки. Описание подготовительных работ для проверки регулировки фаз газораспределения приведено в Разделе 8.

34. Для проверки регулировки фаз газораспределения должны быть предварительно сняты крышка головки цилиндров и крышка звездочек привода топливного насоса высокого давления (ТНВД)

35. Медленно и плавно вращайте коленчатый вал в направлении вращения двигателя (по часовой стрелке) до тех пор, пока метка на шкиве коленчатого вала немного не дойдет до метки на крышке ГРМ (си. сопр. иллюстрацию). Кулачки распределительного вала над первым цилиндром должны быть направлены вверх, иначе проверните коленчатый вал еще на один полный оборот.

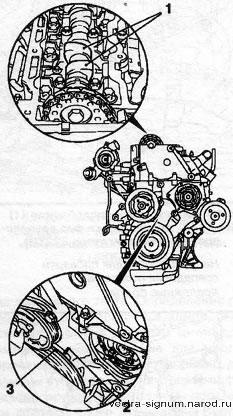

6.35 При совмещении меток (2 и 3) кулачки (1) распределительного вала над первым цилиндром должны быть направлены вверх

36. Установите специальное приспособление КМ-929 (см. иллюстрацию) в отверстие под установку импульсного датчика коленчатого вала Слегка доверните коленчатый вал так чтобы приспособление заблокировалс вал от проворачивания - при этом метки на шкиве коленчатого вала и на крышке ГРМ должны совпасть.

6.36 Приспособление КМ-929 в установленном положении

37. Проверьте положение звездочки привода одинарной цепи на ТНВД стрелка на звездочке должна совпасть с промежутком на фланце и установочным отверстием топливного насоса (см. иллюстрацию). Установите Приспособление КМ-927 в установочное отверстие.

6.37 Установка приспособления КМ927 (3)

1 Стрелка на звездочке одинарной цепи привода ГРМ

2 Установочное отверстие

38. Установите приспособление КМ932 с противоположной стороны распределительного вала так, чтобы штифприспособления вошел в отверстие на торце распределительного вала (см сопр. иллюстрацию).

6.38 Установка приспособления КМ932 (3)

1 Отверстие в торце распределительного вала

2 Штифт

40. Если в ходе установки приспособлений какие-либо метки не совпадут или установить приспособления В предназначенные для них отверстия не удается, необходимо произвести регулировку ГРМ.

Двигатели Y30DT и Z32SE

41. Двигатель Z32SE: Для проверке правильности установки фаз газораспределения необходимо снять переднюю крышку ГРМ. Данная операция описана в Разделе 8, там же приведено описание процедуры выставления ВМТ.

42. Двигатель Y30DT: Выставление ВМТ производиться при снятой верхней крышке ГРМ (см. Раздел 8). Плавно вращайте коленчатый вал в направлении вращения двигателя (по часовой стрелке) до тех пор, пока метка на следущем зубчатом колесе (см. иллюстрацию) ГРМ не совпадет с меткой на корпусе нижней крышки ГРМ. При этом должны совпасть метки на шкиве коленчатого вала и на корпусе нижней крышки ГРМ, а метки на ...ышках распределительных валов с метками на приводных зубчатых колесах распределительных валов - на валу 2-4-6 цилиндров с меткой -LH», а на валу 1-3-5 цилиндров с меткой «RH». -

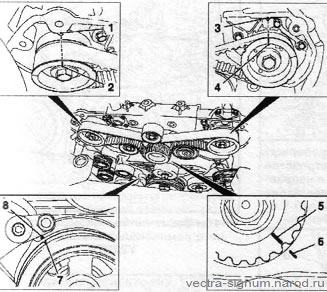

6.42 Метки для выставления ВМТ такта сжатия для 1 -го цилиндра (двигатель Y30DT)

1.3 На крышках распределительных валов

2.4 На зубчатых колесах привода распределительных валов

5 На ведущем зубчатом колесе

6,8 На нижней крышке

7 На шкиве коленчатого вала

Замечание: Для проверки меток можэт потребоваться смотровое эеркало. Если хотя бы одна пара меток не совпадает, необходимо снять зубчатый ремень и произвести регулировку привода ГРМ.
