Opel Astra J. Стеклоомыватели

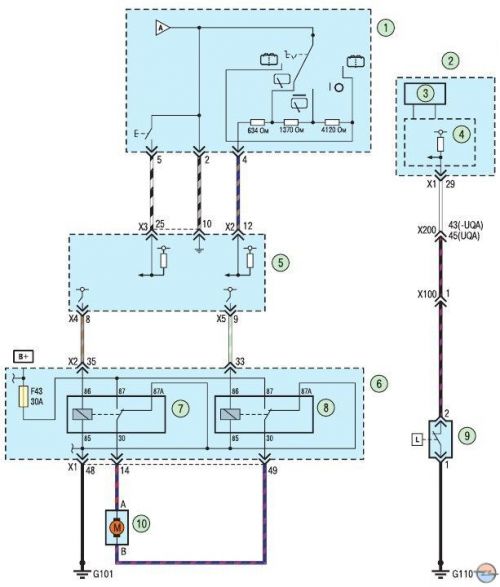

Схема 2. Стеклоомыватели: 1 - переключатель стеклоомывателя ветрового окна; 2 - комбинация приборов; 3 - центральный информационный дисплей; 4 - преобразователь сигнала; 5 - блок управления электрооборудованием; 6 - монтажный блок моторного отсека; 7 - реле стеклоомывателя ветрового окна; 8 - реле стеклоомывателя окна двери задка; 9 - выключатель стеклоомывателя окна двери задка; 10- насос стеклоомывателя
