Opel Astra J. Кузовные размеры



В данном разделе приведены кузовные размеры автомобиля Opel Astra J.

Рис. 1. Контрольные размеры моторного отсека (вид спереди)

Рис. 2. Контрольные размеры моторного отсека (вид сверху)

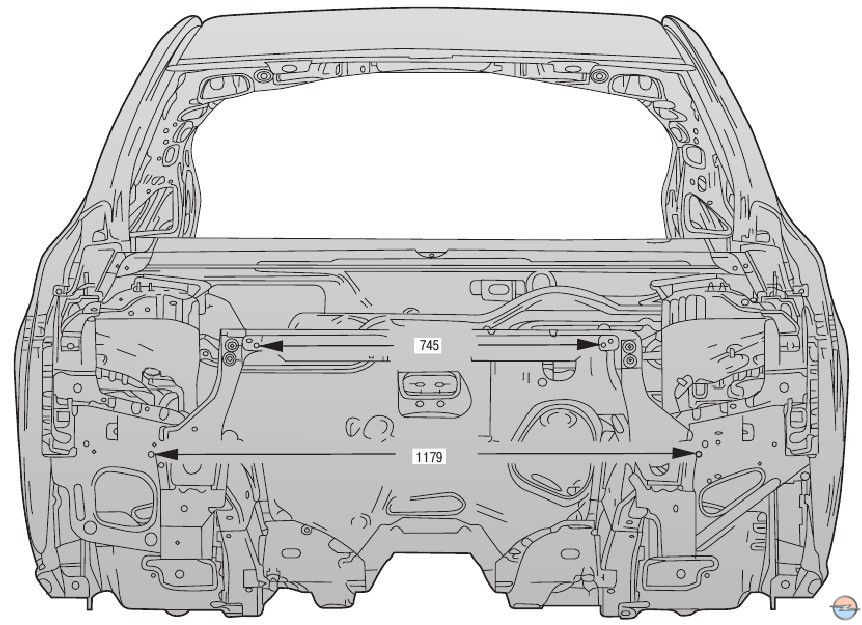

Рис. 3. Контрольные размеры задка кузова

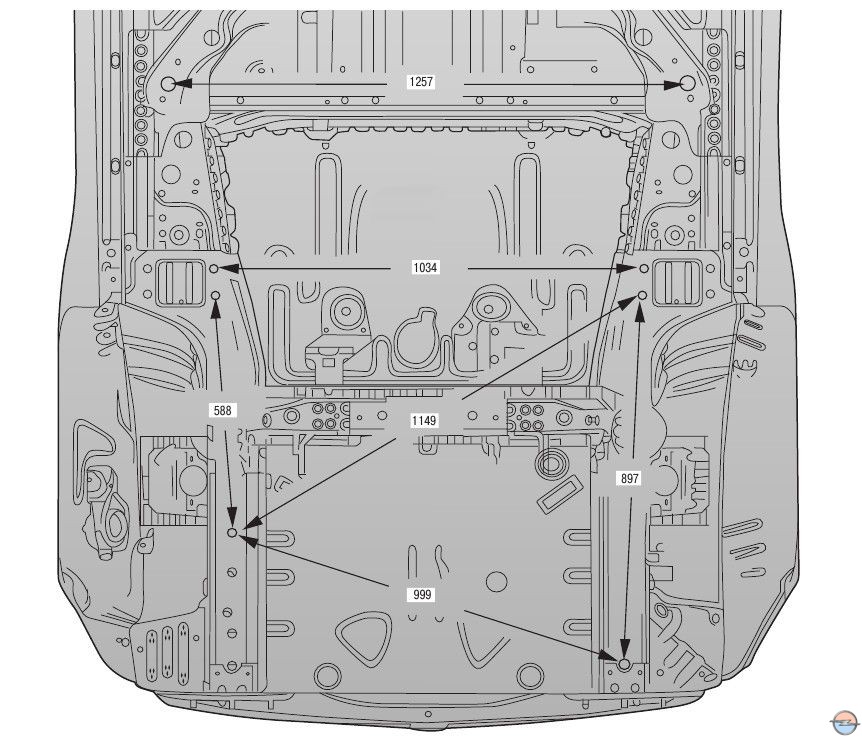

Рис. 4. Контрольные размеры основания кузова (передняя часть)

Рис. 5. Контрольные размеры основания кузова (задняя часть)

Рис. 6. Контрольные размеры проемов боковых дверей
