Nissan Pathfinder (2012 year). Instruction - part 138





REAR WINDOW DEFOGGER

DEF-45

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

K

M

A

B

DEF

N

O

P

REMOVAL AND INSTALLATION

REAR WINDOW DEFOGGER

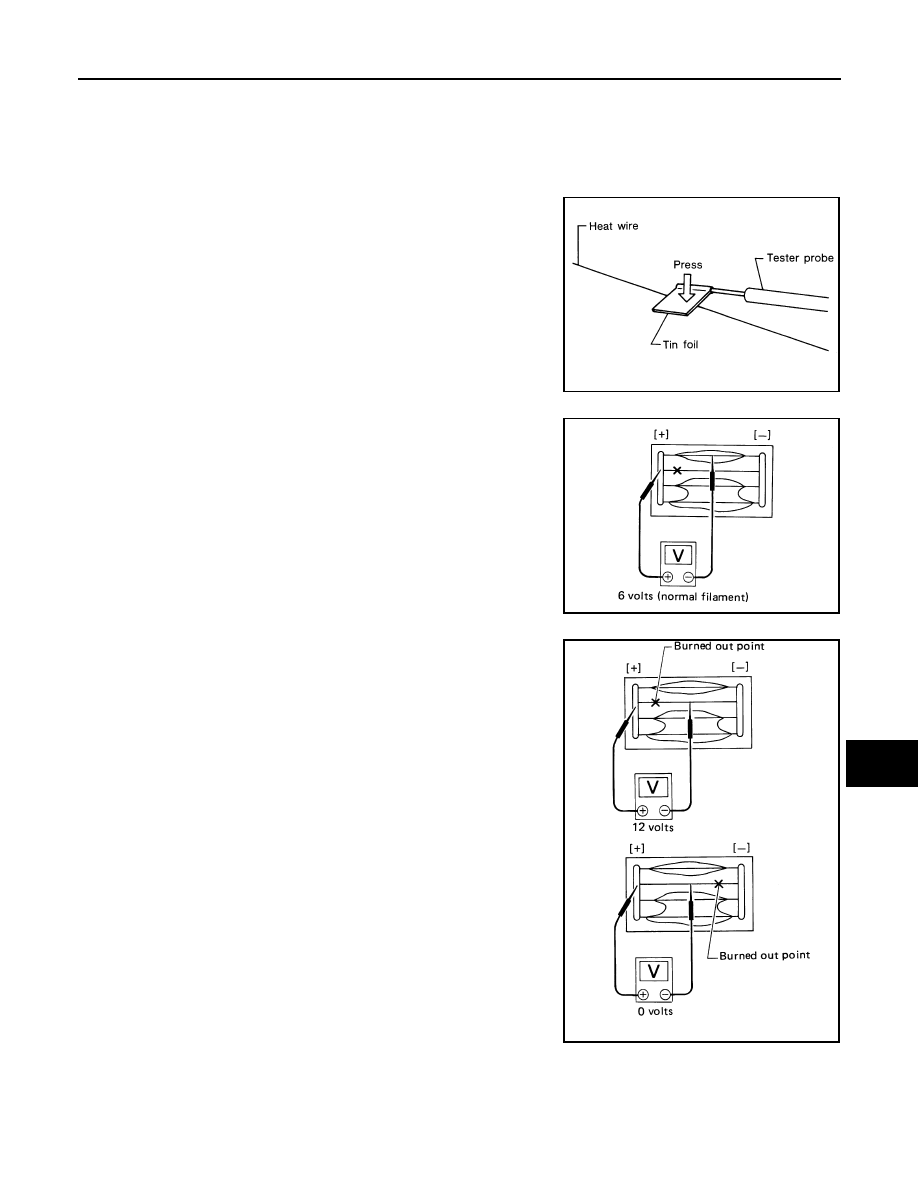

Filament Check

INFOID:0000000007355350

1. When measuring voltage, wrap tin foil around the top of the neg-

ative probe. Then press the foil against the wire with your finger.

2. Attach probe circuit tester (in Volt range) to middle portion of

each filament.

3. If a filament is burned out, circuit tester registers 0 or battery

voltage.

4. To locate burned out point, move probe to left and right along fil-

ament. Test needle will swing abruptly when probe passes the

point.

Filament Repair

INFOID:0000000007355351

REPAIR EQUIPMENT

• Conductive silver composition (DuPont No. 4817 or equivalent)

• Ruler 30 cm (11.8 in) long

SEL122R

SEL263

SEL265

August 2012

2012 Pathfinder

DEF-46

< REMOVAL AND INSTALLATION >

REAR WINDOW DEFOGGER

• Drawing pen

• Heat gun

• Alcohol

• Cloth

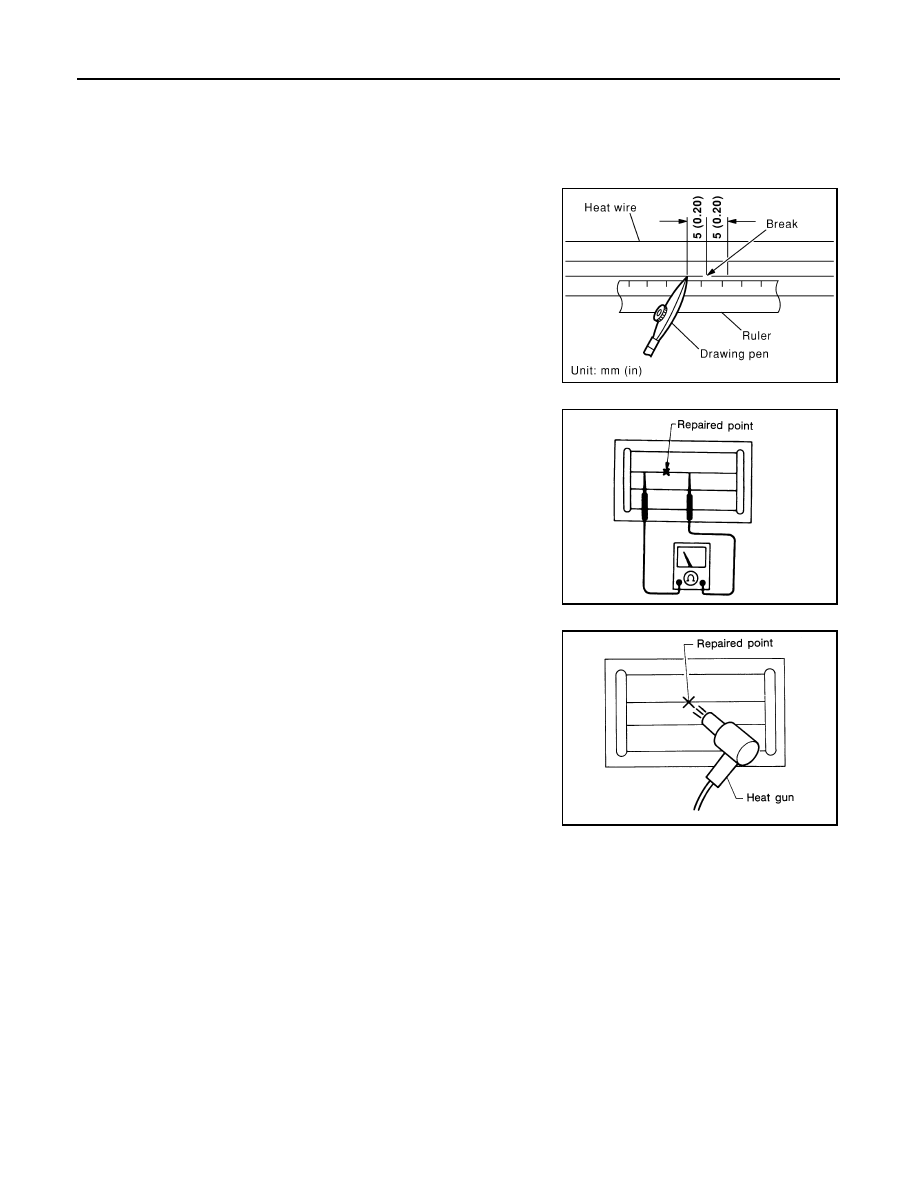

REPAIRING PROCEDURE

1. Wipe broken heat wire and its surrounding area clean with a

cloth dampened in alcohol.

2. Apply a small amount of conductive silver composition to tip of

drawing pen.

Shake silver composition container before use.

3. Place ruler on glass along broken line. Deposit conductive silver

composition on break with drawing pen. Slightly overlap existing

heat wire on both sides [preferably 5 mm (0.20 in)] of the break.

4. After repair has been completed, check repaired wire for conti-

nuity. This check should be conducted 10 minutes after silver

composition is deposited.

Do not touch repaired area while test is being conducted.

5. Apply a constant stream of hot air directly to the repaired area

for approximately 20 minutes with a heat gun. A minimum dis-

tance of 3 cm (1.2 in) should be kept between repaired area and

hot air outlet.

If a heat gun is not available, let the repaired area dry for 24

hours.

PIIA0215E

SEL012D

SEL013D

August 2012

2012 Pathfinder

DLK-1

BODY EXTERIOR, DOORS, ROOF & VEHICLE SECURITY

C

D

E

F

G

H

I

J

L

M

SECTION

DLK

A

B

DLK

N

O

P

CONTENTS

DOOR & LOCK

WITH INTELLIGENT KEY SYSTEM

BASIC INSPECTION  ....................................

7

DIAGNOSIS AND REPAIR WORKFLOW  ..........

7

Work Flow  .................................................................

7

INSPECTION AND ADJUSTMENT ....................

10

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT  ........................................................

10

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT : Description  ................................

10

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT : Special Repair Requirement  .....

10

SYSTEM DESCRIPTION  .............................

11

AUTOMATIC DOOR LOCKS  .............................

11

System Diagram ......................................................

11

System Description  .................................................

11

Component Parts Location ....................................

13

Component Description ..........................................

13

DOOR LOCK FUNCTION  ..................................

15

DOOR LOCK AND UNLOCK SWITCH .....................

15

DOOR LOCK AND UNLOCK SWITCH : System
Diagram ...................................................................

15

DOOR LOCK AND UNLOCK SWITCH : System
Description ..............................................................

15

DOOR LOCK AND UNLOCK SWITCH :
Component Parts Location ....................................

16

DOOR LOCK AND UNLOCK SWITCH :
Component Description ..........................................

16

DOOR REQUEST SWITCH .......................................

17

DOOR REQUEST SWITCH : System Diagram  ......

17

DOOR REQUEST SWITCH : System Description ....

17

DOOR REQUEST SWITCH :
Component Parts Location ....................................

20

DOOR REQUEST SWITCH :
Component Description ..........................................

22

INTELLIGENT KEY ....................................................

22

INTELLIGENT KEY : System Diagram ....................

22

INTELLIGENT KEY : System Description ...............

22

INTELLIGENT KEY : Component Parts Location ....

25

INTELLIGENT KEY : Component Description ........

26

WARNING FUNCTION ......................................

28

System Description ..................................................

28

Component Parts Location ....................................

30

KEY REMINDER FUNCTION ............................

32

System Description ..................................................

32

Component Parts Location ....................................

33

HAZARD AND BUZZER REMINDER FUNC-
TION ..................................................................

35

System Diagram  ......................................................

35

System Description ..................................................

35

Component Parts Location ....................................

36

Component Description ..........................................

38

HOMELINK UNIVERSAL TRANSCEIVER  .......

39

Component Description  ...........................................

39

DIAGNOSIS SYSTEM (BCM)  ...........................

40

COMMON ITEM  .........................................................

40

COMMON ITEM : CONSULT Function (BCM -
COMMON ITEM)  .....................................................

40

DOOR LOCK ..............................................................

41

DOOR LOCK : CONSULT Function (BCM -
DOOR LOCK) ..........................................................

41

INTELLIGENT KEY ....................................................

42

INTELLIGENT KEY : CONSULT Function (BCM -
INTELLIGENT KEY)  ................................................

42

TRUNK .......................................................................

42

TRUNK : CONSULT Function (BCM - TRUNK)  ......

42

DIAGNOSIS SYSTEM (INTELLIGENT KEY
UNIT) .................................................................

43

August 2012

2012 Pathfinder

2012 Pathfinder

DLK-2

CONSULT Function (INTELLIGENT KEY) .............

43

DTC/CIRCUIT DIAGNOSIS .........................

46

U1000 CAN COMM CIRCUIT  ............................

46

Description ..............................................................

46

DTC Logic ...............................................................

46

Diagnosis Procedure  ..............................................

46

U1010 CONTROL UNIT (CAN)  .........................

47

DTC Logic ...............................................................

47

Diagnosis Procedure  ..............................................

47

Special Repair Requirement ...................................

47

INSTRUMENT PANEL AREA ANTENNA .........

48

Description ..............................................................

48

Component Function Check .................................

48

Diagnosis Procedure  ..............................................

48

CENTER CONSOLE AREA ANTENNA  ............

50

Description ..............................................................

50

Component Function Check .................................

50

Diagnosis Procedure  ..............................................

50

LUGGAGE AREA ANTENNA  ...........................

52

Description ..............................................................

52

Component Function Check .................................

52

Diagnosis Procedure  ..............................................

52

POWER SUPPLY AND GROUND CIRCUIT  .....

54

INTELLIGENT KEY UNIT  .........................................

54

INTELLIGENT KEY UNIT : Diagnosis Procedure ...

54

BCM (BODY CONTROL MODULE)  .........................

54

BCM (BODY CONTROL MODULE) : Diagnosis
Procedure ..............................................................
.

54

DOOR SWITCH  .................................................

56

Description ..............................................................

56

Component Function Check .................................

56

Diagnosis Procedure  ..............................................

56

GLASS HATCH AJAR SWITCH  .......................

59

Description ..............................................................

59

Component Function Check .................................

59

Diagnosis Procedure  ..............................................

59

DOOR LOCK AND UNLOCK SWITCH  .............

61

DRIVER SIDE ............................................................

61

DRIVER SIDE : Description ....................................

61

DRIVER SIDE : Component Function Check ........

61

DRIVER SIDE : Diagnosis Procedure  ....................

61

PASSENGER SIDE ...................................................

63

PASSENGER SIDE : Description ...........................

63

PASSENGER SIDE :
Component Function Check ................................
.

63

PASSENGER SIDE : Diagnosis Procedure  ...........

63

BACK DOOR OPENER SWITCH ......................

66

Diagnosis Procedure  ..............................................

66

KEY CYLINDER SWITCH  .................................

68

Description ..............................................................

68

Component Function Check  ...................................

68

Diagnosis Procedure ...............................................

68

FRONT DOOR LOCK ACTUATOR LH (DOOR
UNLOCK SENSOR)  ..........................................

70

Description ..............................................................

70

Component Function Check ..................................

70

Diagnosis Procedure ...............................................

70

Component Inspection  ............................................

71

DOOR REQUEST SWITCH ...............................

72

FRONT DOOR REQUEST SWITCH  .........................

72

FRONT DOOR REQUEST SWITCH : Description ...

72

FRONT DOOR REQUEST SWITCH :
Component Function Check ..................................

72

FRONT DOOR REQUEST SWITCH : Diagnosis
Procedure ...............................................................

72

FRONT DOOR REQUEST SWITCH : Component
Inspection ................................................................

74

BACK DOOR REQUEST SWITCH  ...........................

74

BACK DOOR REQUEST SWITCH : Description ....

74

BACK DOOR REQUEST SWITCH :
Component Function Check ..................................

74

BACK DOOR REQUEST SWITCH : Diagnosis
Procedure ...............................................................

74

BACK DOOR REQUEST SWITCH : Component
Inspection ................................................................

76

DOOR LOCK ACTUATOR  ................................

77

DRIVER SIDE  ............................................................

77

DRIVER SIDE : Description  ....................................

77

DRIVER SIDE : Component Function Check ........

77

DRIVER SIDE : Diagnosis Procedure .....................

77

PASSENGER SIDE  ...................................................

78

PASSENGER SIDE : Description ...........................

78

PASSENGER SIDE :
Component Function Check ..................................

78

PASSENGER SIDE : Diagnosis Procedure ............

78

REAR LH  ...................................................................

79

REAR LH : Description  ...........................................

79

REAR LH : Component Function Check  ...............

79

REAR LH : Diagnosis Procedure  ............................

79

REAR RH ...................................................................

80

REAR RH : Description ...........................................

81

REAR RH : Component Function Check ...............

81

REAR RH : Diagnosis Procedure  ...........................

81

BACK DOOR LATCH ................................................

82

BACK DOOR LATCH : Description .........................

82

BACK DOOR LATCH : Diagnosis Procedure  .........

82

GLASS HATCH LOCK ACTUATOR .................

84

Description ..............................................................

84

Component Function Check ..................................

84

August 2012

2012 Pathfinder

2012 Pathfinder

DLK-3

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

Diagnosis Procedure ...............................................

84

PASSENGER SELECT UNLOCK RELAY .........

86

Description ..............................................................

86

Component Function Check ....................................

86

Diagnosis Procedure ...............................................

86

INTELLIGENT KEY WARNING BUZZER ..........

88

Description ..............................................................

88

Component Function Check ..................................

88

Diagnosis Procedure ...............................................

88

Component Inspection  ............................................

89

INTELLIGENT KEY WARNING CHIME (COM-
BINATION METER) ............................................

90

Description ..............................................................

90

Diagnosis Procedure ...............................................

90

WARNING LAMP  ...............................................

91

KEY (GREEN) ............................................................

91

KEY (GREEN) : Description ....................................

91

KEY (GREEN) : "KEY" Warning Lamp (GREEN)
Check ......................................................................

91

KEY (RED) .................................................................

91

KEY (RED) : Description  .........................................

91

KEY (RED) : "KEY" Warning Lamp (RED) Check ....

91

WARNING LAMP  ......................................................

91

WARNING LAMP : Description P-SHIFT  ................

91

WARNING LAMP : "P-SHIFT" Warning Lamp
Check ......................................................................

92

OUTSIDE KEY ANTENNA  .................................

93

Description ..............................................................

93

Component Function Check ..................................

93

Diagnosis Procedure ...............................................

93

STEERING LOCK SOLENOID ...........................

96

Diagnosis Procedure ...............................................

96

A/T SHIFT SELECTOR (PARK POSITION
SWITCH) .............................................................

98

Diagnosis Procedure ...............................................

98

REMOTE KEYLESS ENTRY RECEIVER  ........

100

Description ............................................................

100

Component Function Check ................................

100

Diagnosis Procedure .............................................

100

INTELLIGENT KEY BATTERY AND FUNC-
TION .................................................................

103

Description ............................................................

103

Component Function Check ................................

103

Diagnosis Procedure .............................................

103

HORN FUNCTION ............................................

105

Description ............................................................

105

Component Function Check ................................

105

Diagnosis Procedure ............................................

105

COMBINATION METER DISPLAY FUNC-
TION ................................................................

107

Description .............................................................

107

Component Function Check ................................

107

Diagnosis Procedure  .............................................

107

WARNING CHIME FUNCTION  .......................

108

Description .............................................................

108

Component Function Check ................................

108

Diagnosis Procedure  .............................................

108

HAZARD FUNCTION  ......................................

109

Description .............................................................

109

Component Function Check ................................

109

Diagnosis Procedure  .............................................

109

KEY SWITCH (INTELLIGENT KEY UNIT IN-
PUT) ................................................................

110

Diagnosis Procedure  .............................................

110

KEY SWITCH (BCM INPUT) ...........................

112

Diagnosis Procedure  .............................................

112

IGNITION KNOB SWITCH  ..............................

113

Diagnosis Procedure  .............................................

113

HEADLAMP FUNCTION .................................

115

Diagnosis Procedure  .............................................

115

MAP LAMP AND IGNITION KEYHOLE ILLU-
MINATION FUNCTION  ...................................

116

Diagnosis Procedure  .............................................

116

KEYFOB ID SET UP WITH CONSULT ...........

117

ID Code Entry Procedure  ......................................

117

KEYFOB ID SET UP WITHOUT CONSULT  ...

118

ID Code Entry Procedure  ......................................

118

HOMELINK UNIVERSAL TRANSCEIVER  .....

120

Description .............................................................

120

Component Function Check ................................

120

Diagnosis Procedure  .............................................

120

ECU DIAGNOSIS INFORMATION ............

122

BCM (BODY CONTROL MODULE)  ...............

122

Reference Value ....................................................

122

Terminal Layout .....................................................

125

Physical Values  .....................................................

125

Fail Safe ................................................................

130

DTC Inspection Priority Chart .............................

130

DTC Index .............................................................

131

INTELLIGENT KEY UNIT  ...............................

133

Reference Value - Intelligent Key Unit ...................

133

Reference Value - Steering Lock Solenoid ............

135

Fail Safe ................................................................

136

WIRING DIAGRAM ....................................

137

INTEGRATED HOMELINK TRANSMITTER  ..

137

August 2012

2012 Pathfinder

2012 Pathfinder

DLK-4

Wiring Diagram  ......................................................

137

POWER DOOR LOCK SYSTEM  .....................

139

Wiring Diagram - With Intelligent Key System  .......

139

INTELLIGENT KEY SYSTEM ..........................

151

Wiring Diagram  ......................................................

151

SYMPTOM DIAGNOSIS  ............................

171

INTELLIGENT KEY SYSTEM SYMPTOMS  ....

171

Symptom Table  .....................................................

171

DOOR LOCK FUNCTION SYMPTOMS  ..........

172

DOOR LOCK AND UNLOCK SWITCH  ...................

172

DOOR LOCK AND UNLOCK SWITCH : Symptom
Table ......................................................................

172

INTELLIGENT KEY ..................................................

173

INTELLIGENT KEY : Symptom Table  ...................

173

WARNING FUNCTION SYMPTOMS ...............

176

Symptom Table  .....................................................

176

KEY REMINDER FUNCTION SYMPTOMS .....

178

Symptom Table  .....................................................

178

HAZARD FUNCTION .......................................

179

Symptom Table  .....................................................

179

HORN FUNCTION  ...........................................

180

Symptom Table  .....................................................

180

HOMELINK UNIVERSAL TRANSCEIVER ......

181

Symptom Table  .....................................................

181

SQUEAK AND RATTLE TROUBLE DIAG-
NOSES .............................................................

182

Work Flow ..............................................................

182

Generic Squeak and Rattle Troubleshooting .........

184

Diagnostic Worksheet ............................................

186

PRECAUTION ............................................

188

PRECAUTIONS  ...............................................

188

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" ................................................................

188

Precaution Necessary for Steering Wheel Rota-
tion After Battery Disconnect  .................................

188

Precaution for Work for Door and Lock  .................

189

PREPARATION ..........................................

190

PREPARATION  ...............................................

190

Special Service Tool ..............................................

190

Commercial Service Tool  ......................................

191

REMOVAL AND INSTALLATION ..............

192

HOOD ...............................................................

192

Fitting Adjustment ..................................................

192

Removal and Installation of Hood Assembly  ........

193

Removal and Installation of Hood Lock Control ....

194

Hood Lock Control Inspection ...............................

195

DOOR ...............................................................

196

Fitting Adjustment  .................................................

196

Removal and Installation .......................................

198

Back Door Stay Disposal  ......................................

200

FRONT DOOR LOCK .......................................

202

Component Structure ............................................

202

Removal and Installation .......................................

202

Disassembly and Assembly  ..................................

204

REAR DOOR LOCK  .........................................

205

Component Structure ............................................

205

Removal and Installation .......................................

205

BACK DOOR LOCK .........................................

206

Component Structure ............................................

206

WITHOUT INTELLIGENT KEY SYSTEM

BASIC INSPECTION .................................

207

DIAGNOSIS AND REPAIR WORKFLOW ........

207

Work Flow  .............................................................

207

INSPECTION AND ADJUSTMENT ..................

210

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT ......................................................

210

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT : Description  ..............................

210

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT : Special Repair Requirement  ...

210

SYSTEM DESCRIPTION  ..........................

211

AUTOMATIC DOOR LOCKS  ...........................

211

System Diagram  ...................................................

211

System Description  ...............................................

211

Component Parts Location ..................................

213

Component Description ........................................

213

DOOR LOCK FUNCTION .................................

215

DOOR LOCK AND UNLOCK SWITCH ...................

215

DOOR LOCK AND UNLOCK SWITCH : System
Diagram ................................................................

215

DOOR LOCK AND UNLOCK SWITCH : System
Description ............................................................

215

DOOR LOCK AND UNLOCK SWITCH :
Component Parts Location ..................................

216

DOOR LOCK AND UNLOCK SWITCH :
Component Description ........................................

216

REMOTE KEYLESS ENTRY ...................................

217

REMOTE KEYLESS ENTRY : System Diagram  ..

217

REMOTE KEYLESS ENTRY : System Descrip-
tion ........................................................................

217

REMOTE KEYLESS ENTRY :
Component Parts Location ..................................

219

August 2012

2012 Pathfinder

2012 Pathfinder

DLK-5

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

REMOTE KEYLESS ENTRY :
Component Description ........................................

219

HOMELINK UNIVERSAL TRANSCEIVER  ......

220

Component Description .........................................

220

DIAGNOSIS SYSTEM (BCM)  ..........................

221

COMMON ITEM .......................................................

221

COMMON ITEM : CONSULT Function (BCM -
COMMON ITEM) ...................................................

221

DOOR LOCK  ...........................................................

222

DOOR LOCK : CONSULT Function (BCM -
DOOR LOCK)  .......................................................

222

MULTI REMOTE ENT ..............................................

223

MULTI REMOTE ENT : CONSULT Function
(BCM - MULTI REMOTE ENT)  .............................

223

TRUNK .....................................................................

224

TRUNK : CONSULT Function (BCM - TRUNK) ....

224

DTC/CIRCUIT DIAGNOSIS  .......................

225

U1000 CAN COMM CIRCUIT ...........................

225

Description ............................................................

225

DTC Logic  .............................................................

225

Diagnosis Procedure .............................................

225

U1010 CONTROL UNIT (CAN)  ........................

226

DTC Logic  .............................................................

226

Diagnosis Procedure .............................................

226

Special Repair Requirement .................................

226

POWER SUPPLY AND GROUND CIRCUIT ....

227

BCM (BODY CONTROL MODULE)  ........................

227

BCM (BODY CONTROL MODULE) : Diagnosis
Procedure ..............................................................

227

DOOR SWITCH  ................................................

229

Description ............................................................

229

Component Function Check ................................

229

Diagnosis Procedure .............................................

229

GLASS HATCH AJAR SWITCH  ......................

232

Description ............................................................

232

Component Function Check ................................

232

Diagnosis Procedure .............................................

232

DOOR LOCK AND UNLOCK SWITCH ............

234

DRIVER SIDE  ..........................................................

234

DRIVER SIDE : Description  ..................................

234

DRIVER SIDE : Component Function Check  ......

234

DRIVER SIDE : Diagnosis Procedure ...................

234

PASSENGER SIDE  .................................................

236

PASSENGER SIDE : Description  .........................

236

PASSENGER SIDE :
Component Function Check ................................

236

PASSENGER SIDE : Diagnosis Procedure  ..........

236

BACK DOOR OPENER SWITCH  ...................

239

Diagnosis Procedure  .............................................

239

KEY CYLINDER SWITCH ...............................

241

Description .............................................................

241

Component Function Check  ..................................

241

Diagnosis Procedure  .............................................

241

DOOR LOCK ACTUATOR ..............................

243

DRIVER SIDE ...........................................................

243

DRIVER SIDE : Description ...................................

243

DRIVER SIDE : Component Function Check  ......

243

DRIVER SIDE : Diagnosis Procedure  ...................

243

PASSENGER SIDE ..................................................

244

PASSENGER SIDE : Description ..........................

244

PASSENGER SIDE :
Component Function Check ................................

244

PASSENGER SIDE : Diagnosis Procedure  ..........

244

REAR LH ..................................................................

245

REAR LH : Description  ..........................................

245

REAR LH : Component Function Check ..............

245

REAR LH : Diagnosis Procedure ...........................

245

REAR RH  .................................................................

246

REAR RH : Description  .........................................

247

REAR RH : Component Function Check  .............

247

REAR RH : Diagnosis Procedure  ..........................

247

BACK DOOR LATCH  ..............................................

248

BACK DOOR LATCH : Description  .......................

248

BACK DOOR LATCH : Diagnosis Procedure ........

248

GLASS HATCH LOCK ACTUATOR  ..............

250

Description .............................................................

250

Component Function Check ................................

250

Diagnosis Procedure  .............................................

250

REMOTE KEYLESS ENTRY RECEIVER  .......

252

Description .............................................................

252

Component Function Check ................................

252

Diagnosis Procedure  .............................................

252

KEYFOB BATTERY AND FUNCTION  ...........

254

Description .............................................................

254

Component Function Check ................................

254

Diagnosis Procedure  .............................................

254

HORN FUNCTION ...........................................

256

Description .............................................................

256

Component Function Check ................................

256

Diagnosis Procedure ............................................

256

HAZARD FUNCTION  ......................................

258

Description .............................................................

258

Component Function Check ................................

258

Diagnosis Procedure  .............................................

258

KEY SWITCH (BCM INPUT) ...........................

259

Diagnosis Procedure  .............................................

259

August 2012

2012 Pathfinder

2012 Pathfinder

DLK-6

HEADLAMP FUNCTION  .................................

260

Diagnosis Procedure  .............................................

260

MAP LAMP AND IGNITION KEYHOLE ILLU-
MINATION FUNCTION  ....................................

261

Diagnosis Procedure  .............................................

261

KEYFOB ID SET UP WITH CONSULT  ...........

262

ID Code Entry Procedure ......................................

262

KEYFOB ID SET UP WITHOUT CONSULT ....

263

ID Code Entry Procedure ......................................

263

HOMELINK UNIVERSAL TRANSCEIVER ......

265

Description .............................................................

265

Component Function Check ................................

265

Diagnosis Procedure  .............................................

265

ECU DIAGNOSIS INFORMATION .............

267

BCM (BODY CONTROL MODULE)  ................

267

Reference Value ....................................................

267

Terminal Layout .....................................................

270

Physical Values  .....................................................

270

Fail Safe ................................................................

275

DTC Inspection Priority Chart .............................

275

DTC Index .............................................................

276

WIRING DIAGRAM  ....................................

278

INTEGRATED HOMELINK TRANSMITTER  ...

278

Wiring Diagram  ......................................................

278

POWER DOOR LOCK SYSTEM  .....................

280

Wiring Diagram - Without Intelligent Key System ..

280

REMOTE KEYLESS ENTRY SYSTEM  ...........

292

Wiring Diagram  ......................................................

292

SYMPTOM DIAGNOSIS  ............................

303

DOOR LOCK  ...................................................

303

Symptom Table  .....................................................

303

REMOTE KEYLESS ENTRY SYSTEM  ...........

304

Symptom Table  .....................................................

304

HOMELINK UNIVERSAL TRANSCEIVER  ......

306

Symptom Table .....................................................

306

SQUEAK AND RATTLE TROUBLE DIAG-
NOSES ..............................................................

307

Work Flow  .............................................................

307

Generic Squeak and Rattle Troubleshooting  ........

309

Diagnostic Worksheet  ...........................................

311

PRECAUTION ...........................................

313

PRECAUTIONS  ................................................

313

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" ...............................................................

313

Precaution for Work for Door and Lock .................

313

PREPARATION .........................................

314

PREPARATION ................................................

314

Special Service Tool  .............................................

314

Commercial Service Tool ......................................

315

REMOVAL AND INSTALLATION .............

316

HOOD ...............................................................

316

Fitting Adjustment  .................................................

316

Removal and Installation of Hood Assembly  ........

317

Removal and Installation of Hood Lock Control ....

318

Hood Lock Control Inspection ...............................

319

DOOR ...............................................................

320

Fitting Adjustment  .................................................

320

Removal and Installation .......................................

322

Back Door Stay Disposal  ......................................

324

FRONT DOOR LOCK .......................................

326

Component Structure ............................................

326

Removal and Installation .......................................

326

Disassembly and Assembly  ..................................

328

REAR DOOR LOCK  .........................................

329

Component Structure ............................................

329

Removal and Installation .......................................

329

BACK DOOR LOCK .........................................

330

Component Structure ...........................................

August 2012

2012 Pathfinder

2012 Pathfinder















Content      ..     136      137      138      139     ..
