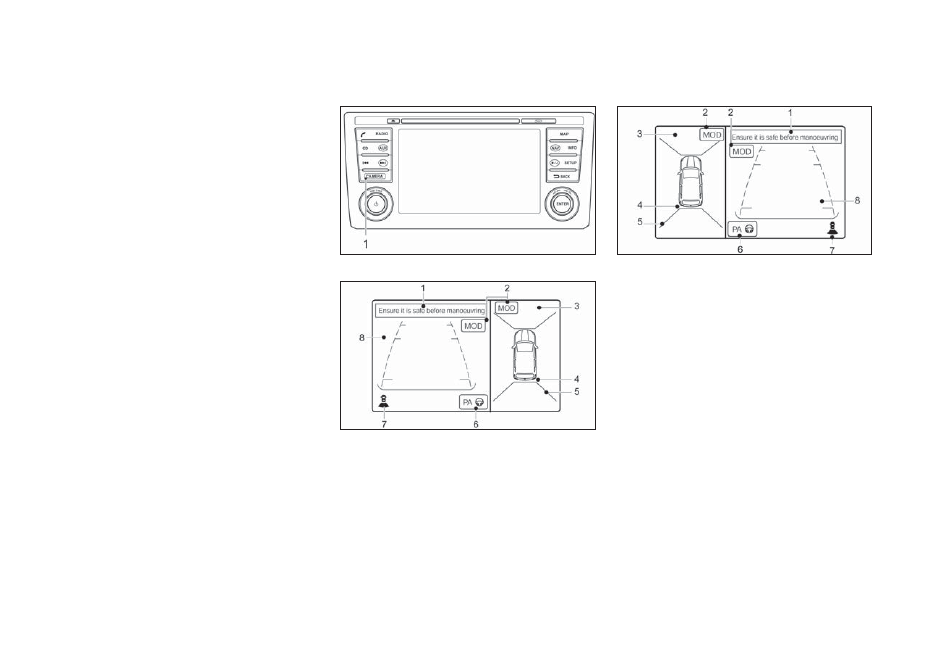

МОНИТОР КРУГОВОГО ОБЗОРА
(для некоторых вариантов
исполнения автомобиля)

Автомобили с правосторонним управлением

c

 Область сообщений

d

 Индикатор [MOD]*

e

  Вид «с высоты птичьего полета» или вид сбоку

f

  Датчики системы помощи при парковке

g

  Указание углов кузова

h

 Выключатель [PA]**



Вид «с высоты птичьего полета» или вид сбоку-спереди

i

  Индикатор вида спереди или сзади

** Для получения дополнительной информации см. «Интел-
лектуальная» система помощи при парковке (IPA) (для неко-
торых вариантов исполнения автомобиля)» в главе «5. Пуск
двигателя и вождение автомобиля».
Изображения и пункты, отображаемые на дисплее, могут
меняться в зависимости от стран поставки и модели авто-
мобиля.
При положении ON выключателя зажигания нажмите кнопку
<CAMERA> или переведите рычаг селектора коробки пере-
дач в положение R (Задний ход), чтобы включить монитор
кругового обзора. На мониторе будет показана обстановка
вокруг автомобиля.

Кнопка CAMERA (Камера)

Автомобили с левосторонним управлением

Берегите прозрачную крышку объектива: повреждения

•

крышки могут ухудшить изображение на дисплее систе-
мы NissanConnect.

Нельзя наносить на прозрачную крышку объектива ку-

•

зовные полироли. При попадании полироли или воска
на крышку объектива камеры промойте ее при помощи
мягкой чистой ткани, смоченной раствором нейтрально-
го моющего средства.

4 - 5

Дисплей. Система отопления и кондиционирования воздуха. Аудиосистема



ОПАСНОСТЬ

Система кругового обзора предназначена для исполь-

•

зования в дневное время суток. Не используйте систему
в условиях плохой освещенности.

Монитор кругового обзора повышает удобство управ-

•

ления автомобилем. Он не может полностью заменить
необходимые меры предосторожности, так как имеются
зоны, в которых система не может обнаружить присут-
ствие препятствий. В частности, непросматриваемыми
являются зоны по углам кузова автомобиля, где препят-
ствия не обнаруживаются ни на виде «с высоты птичье-
го полета», ни на видах спереди или назад. Прежде чем
начинать движение, обязательно проверьте обстановку
вокруг автомобиля через окна и при помощи зеркал за-
днего вида. Водитель всегда несет ответственность за
обеспечение безопасности при постановке автомобиля
на стоянку или выполнении других маневров.

Не пользуйтесь монитором кругового обзора при сло-

•

женных наружных зеркалах заднего вида, и убедитесь
в том, что крышка багажника закрыта, прежде чем на-
чинать движение автомобиля при помощи монитора за-
днего обзора.

Расстояние между предметами, видимое на мониторе

•

кругового обзора, отличается от действительного.

Камеры установлены на решетке переднего радиатора,

•

на зеркалах заднего вида и над задним регистрацион-
ным знаком. Следите за тем, чтобы объективы камер не
были ничем закрыты.

При мойке автомобиля струей воды под высоким дав-

•

лением не допускайте попадания струи воды в камеры.
В противном случае попадание воды внутрь камеры мо-
жет привести к конденсации влаги на линзе объектива,
к неисправности камеры, возгоранию или к поражению
электрическим током.

Имеются некоторые зоны, в которых система не сможет по-
казать препятствия. При включении переднего или заднего
обзора система может не обнаружить препятствия, располо-
женные на земле или находящиеся ниже бампера

c

. При

обзоре «с высоты птичьего полета» камера может не обна-
ружить высокое препятствие на стыке

d

 зон обзора

e

.

ПРИМЕЧАНИЕ

При первом включении угловые линии мигают желтым
цветом в течение трех секунд. Это не является признаком
неисправности, однако напоминает о том, чтобы быть вни-
мательным.

Возможные точки обзора:

Вид «с высоты птичьего полета»

•

На мониторе будет показана обстановка вокруг автомо-
биля.

Вид сбоку-спереди

•

На мониторе будет показана обстановка впереди и во-
круг колеса со стороны переднего пассажира.

Вид вперед

•

На дисплее будет показана обстановка перед автомоби-
лем.

Вид назад

•

На дисплее будет показана обстановка позади автомо-
биля.

Обзор назад во весь экран

•

На дисплее будет показана обстановка позади автомо-
биля, который несколько шире обычного обзора назад

Эта система призвана помочь водителю в таких ситуациях,
как постановка автомобиля на узкое парковочное место, или
«параллельная» парковка.

4 - 6

Дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

На рисунке приведен пример для автомобилей с левосторонним управлением. На автомобилях с правосторонним управлени-
ем конфигурация дисплея является зеркально противоположной.

Оберегайте камеры кругового обзора от ударных воздей-

•

ствий. Камеры являются прецизионными (высокоточны-
ми) устройствами. В противном случае может нарушиться
функционирование камеры кругового обзора или возник-
нуть неисправность, которая может привести к возгора-
нию или к поражению электрическим током.

ВНИМАНИЕ

Старайтесь не поцарапать линзы, расположенные перед ка-
мерой, при очистке от снега или грязи.

4 - 7

Дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

НАПРАВЛЯЮЩИЕ ЛИНИИ



ОПАСНОСТЬ

Линию расстояния до препятствия и линии, ограничи-

•

вающие габаритный коридор автомобиля по ширине
можно использовать только для справки и только в том
случае, когда автомобиль находится на ровной дороге
с твердым покрытием. Расстояние до препятствия, на-
блюдаемое на мониторе, служит только для справки и
может отличаться от фактического расстояния между
автомобилем и показанным препятствием.

Используйте линии на дисплее и вид «с высоты птичьего

•

полета» для справки. Расположение линий на дисплее и
вид «с высоты птичьего полета» в значительной степени
зависят от количества пассажиров в автомобиле, уров-
ня топлива в баке, расположения автомобиля, состояния
дороги и ее уклона.

Если на автомобиле будут установлены шины иного раз-

•

мера, линия предсказанного курса и вид «с высоты пти-
чьего полета» могут отличаться от действительности.

При движении на подъем предметы на мониторе ка-

•

жутся расположенными ближе, чем на самом деле. При
движении на спуск предметы на мониторе кажутся рас-
положенными дальше, чем на самом деле. Пользуйтесь
зеркалами заднего вида или обернитесь через плечо,
чтобы правильно оценить расстояние до препятствий.

Линии, ограничивающие габаритный коридор автомобиля
по ширине, и линии прогнозируемой траектории движения
на мониторе выглядят шире, чем действительная ширина
автомобиля и ширина его фактического габаритного кори-
дора.

После перевода рычага из положения R (Задний ход)

•

A монитор переключается с экрана монитора круго-
вого обзора на экран аудиосистемы или навигационной
системы.

При включенной передаче заднего хода (R) отобража-

•

ется вид назад и вид «с высоты птичьего полета»

d

..

Изображение на правой стороне экрана (со стороны пас-
сажира) переключается на вид боковой части переднего
плана

f

, если нажата кнопка <CAMERA>.



Снова нажмите кнопку <CAMERA> для переключения на
вид сзади

g

. Когда рычаг переводится из положения R

(Задний ход), экран переключается в предыдущее со-
стояние.

 Нажатие

кнопки

<CAMERA> приведет к переключению

монитора с режима

g

 снова в режим отображения вида

назад и вида «с высоты птичьего полета»

d

..

Включение системы при помощи кнопки
CAMERA

После нажатия кнопки

• <CAMERA> включается монитор

кругового обзора и на экране отображается вид вперед
и вид «с высоты птичьего полета»

c

.

Отображается вид вперед и вид «с высоты птичьего по-

•

лета»

c

. При повторном нажатии кнопки <CAMERA>

e

,

дисплей со стороны переднего пассажира переключается
на вид сбоку-спереди. Нажмите кнопку <CAMERA> снова,
чтобы выключить монитор кругового обзора.

Для переключения экрана со стороны водителя между

•

видами вперед и назад используйте рычаг коробки пере-
дач.

Когда рычаг не находится в положении R (Задний ход) и

•

скорость движения автомобиля превышает примерно 10
км/ч, монитор кругового обзора переключается на экран
аудиосистемы или навигационной системы.

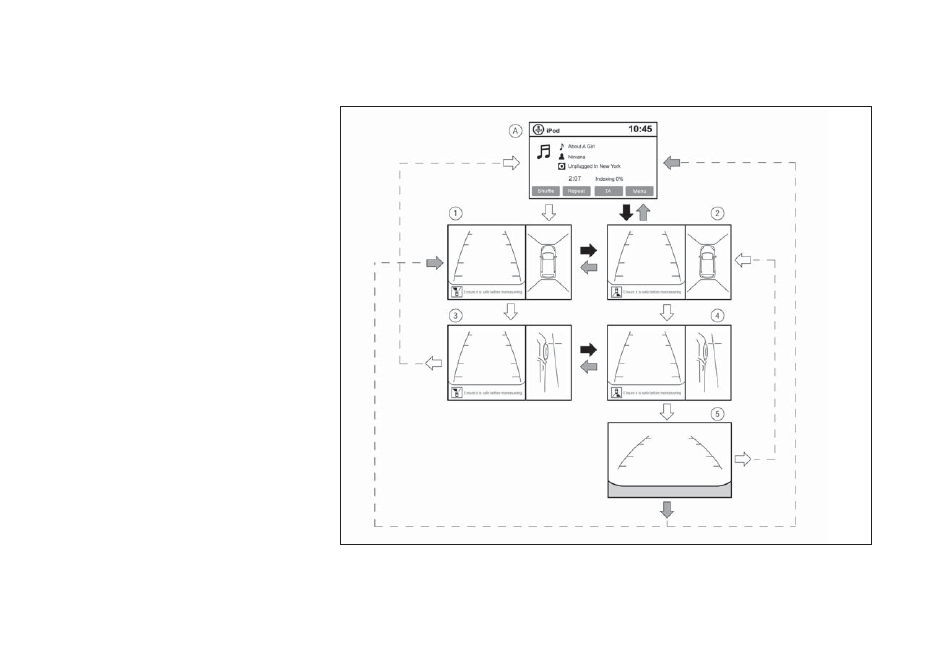

ДЕЙСТВИЕ

Монитор кругового обзора разделен на передний, левый,
задний и правый экраны. Вы можете видеть на экране со-
четание видов с различных точек зрения, как показано на
рисунке.

A: Экран аудиосистемы или навигационной системы перед

включением монитора кругового обзора.

c

:  Вид вперед и вид «с высоты птичьего полета»

d

:  Вид назад и вид «с высоты птичьего полета»

e

:  Вид вперед и боковая часть переднего плана

f

:  Вид назад и боковая часть переднего плана

g

:  Вид назад

: Рычаг переключения в положении R (Задний ход)

: Рычаг переключения не в положении R (Задний ход)

: Нажмите кнопку <CAMERA>

Монитор кругового обзора включается, если:

включена передача заднего хода



–

нажата кнопка



–

<CAMERA>

передние датчики системы помощи при парковке (для



–

некоторых вариантов исполнения автомобиля) обнару-
живают препятствие.

Включение системы при помощи рычага
коробки передач

После перевода рычага в положение R (Задний ход) ав-

•

томатически включится монитор кругового обзора, и на
экран будет транслироваться вид назад и вид «с высоты
птичьего полета»

d

..
