Митсубиси Каризма. Проверка цепей переключателя заднего противотуманного фонаря
1. Снимите
переключатель заднего противотуманного фонаря.
 |

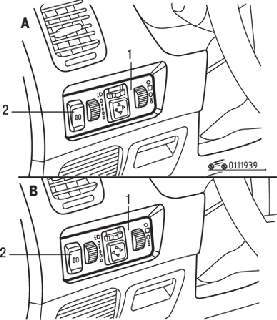

Рис. 19.39.
Снятие переключателя заднего противотуманного
фонаря: А – автомобили, не оборудованные
противотуманными фарами; В – автомобили,
оборудованные противотуманными фарами; 1 – облицовка
переключателя; 2 – переключатель заднего
противотуманного фонаря
|
Для снятия
переключателя заднего противотуманного фонаря, используя лезвие
отвертки как рычаг, снимите облицовку переключателя, затем
отсоедините электрический разъем и извлеките переключатель из
облицовки (рис.
19.39).
2. Для проверки
необходимо использовать тестер в режиме измерения сопротивления.
 |

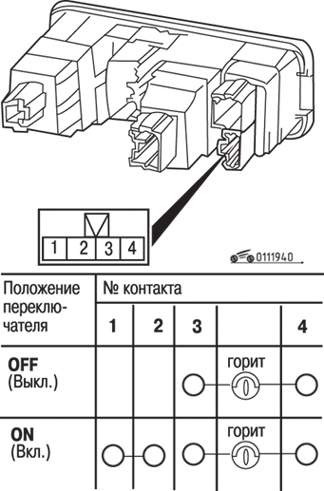

Рис. 19.40.
Проверка переключателя заднего противотуманного
фонаря
|
3. Отсоедините
электрический разъем от переключателя и измерьте состояние (замкнуто
или разомкнуто) электрических цепей между контактами, которые должны
соответствовать приведенным на рис.
19.40.
Измерения проведите при всех положениях выключателя.
 |

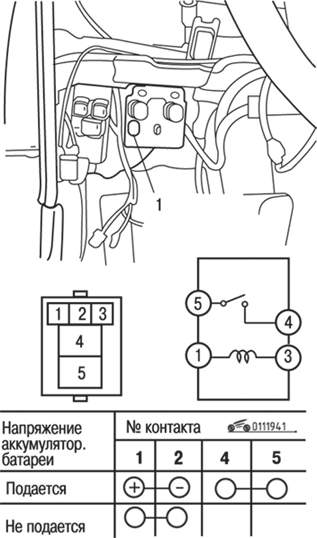

Рис. 19.41.
Проверка реле (1) заднего противотуманного фонаря
|
4. Достаньте реле
заднего противотуманного фонаря из блока реле и проверьте состояние
(замкнуто или разомкнуто) электрических цепей между контактами,
которые должны соответствовать приведенным на рис.
19.41.
5. Проверьте
состояние контактов переключателя. В случае окисления контактов
зачистите их.
6. Если состояние
электрических цепей не соответствует требуемому, замените
переключатель.
Установка
Установка
проводится в последовательности, обратной снятию
