Митсубиси Каризма. Проверка выключателей, переключателей и реле
Для проверки
необходимо использовать тестер в режиме измерения сопротивления.
|
|
Рис. 19.22.
Проверка выключателя освещения, переключателя
ближнего света фар и переключателя указателей
поворота: 1 – замкнутые выводы при включенном
ближнем свете («Lower»); 2 – замкнутые выводы при
включенном дальнем свете («Upper»)
|
1. Отсоедините
электрические разъемы от переключателя и проверьте состояние
(замкнуто или разомкнуто) электрических цепей между контактами,
которые должны соответствовать приведенным нарис.
19.22.
Измерения проведите при всех положениях переключателя.
 |

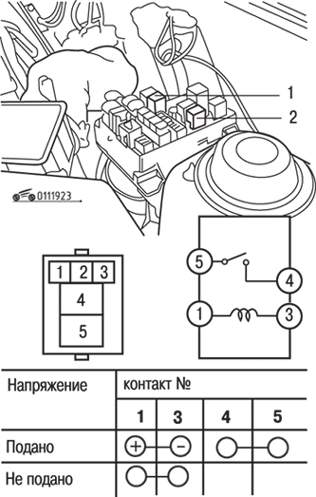

Рис. 19.23.
Расположение и проверка реле фар головного света и
задних фонарей: 1 – реле заднего фонаря (автомобили
с системой освещения в дневное время); 2 – реле фар
головного света
|
2. Достаньте реле
фар головного света и задних фонарей из блока реле и проверьте
состояние (замкнуто или разомкнуто) электрических цепей между
контактами, которые должны соответствовать приведенным на рис.
19.23.
3. Проверьте
состояние контактов переключателей и реле. В случае окисления
контактов зачистите их.
4. Если состояние
электрических цепей не соответствует требуемому, замените
переключатель.
 |

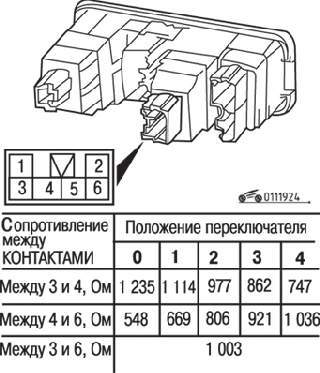

Рис. 19.24.
Проверка переключателя корректора света фар
|
5. Проверьте
сопротивление переключателя корректора света фар между контактами
переключателя (рис.
19.24)
